| Номер в госреестре | 94976-25 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | ЭЛЕМЕР-РЭМ-2 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград |
| Год регистрации | 2025 |
| Срок свидетельства | 24.03.2030 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 предназначены
для измерений объема жидкости в потоке и объемного расхода жидкости.
Принцип действия расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 основан на явлении электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
В состав расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 входят: первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей жидкостью, вторичный преобразователь расхода и блоки коммутации (при раздельном исполнении).
Первичный преобразователь расхода представляет собой участок трубопровода, изготовленный из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), и помещенный в систему электромагнитов. Система электромагнитов создает магнитное поле в потоке жидкости. На внутренней поверхности первичного преобразователя расхода расположены контактирующие с протекающей жидкостью электроды, с которых снимается наводимая электродвижущая сила.
Вторичный преобразователь расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход жидкости, объем жидкости в потоке и преобразует их в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена ModBus, или частотный, или импульсный, или в релейный сигнал. Вторичный преобразователь расхода может быть укомплектован индикатором и клавиатурой.
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 могут измерять объем жидкости в потоке и объемный расход жидкости в прямом и обратном направлениях потока жидкости.
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с вторичным преобразователем расхода в единую конструкцию и раздельное, когда вторичный преобразователь расхода размещается отдельно от первичного преобразователя расхода и монтируется удаленно (на стойку или на стену). При раздельном исполнении вторичный преобразователь расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации.
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 выпускаются
в различных исполнениях, которые отличаются:
- областью применения;
- материалом футеровки и электродов;
- типом присоединения к трубопроводу (фланцевый, «сэндвич», резьбовой, кламп);
- вариантами вторичных преобразователей расхода (исполнения ВПР-01МВ, ВПР-02Н и ВПР-03МВ), отличающихся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации;
- метрологическими характеристиками (индексы исполнения А015, A02, А05, В02, B05, В1, С05, C1, С2, D05, D1, D2).
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 в зависимости от области применения имеют исполнения:
- общепромышленное;
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемые оболочки «d» (Exd).
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 имеют различные виды комплектации - ППД, 100, 420, 420П, 485. Виды комплектации определяются применяемыми материалами футеровки и электродов, типами присоединения к трубопроводу, номинальными диаметрами, давлением измеряемой среды, типом вторичного преобразователя расхода. Виды комплектации не влияют на измеряемые характеристики и не изменяют метрологических параметров расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2.
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 могут
конфигурироваться посредством внешнего компьютера, а также непосредственно во вторичном преобразователе расхода с использованием меню.
О бщий вид расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2
представлен на рисунках 1 - 3.
а)
б)
в)
г)
д)

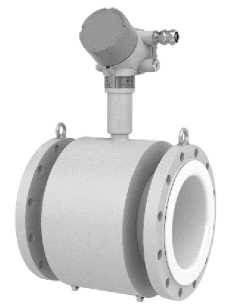

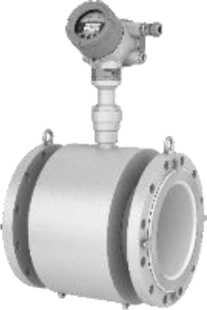

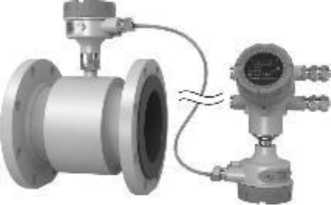

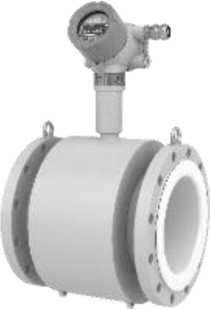

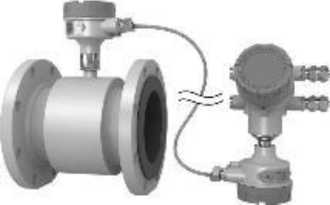

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2: а) раздельное исполнение без индикации;
б) раздельное исполнение с индикацией;
в) компактное исполнение без индикации;
г), д) компактное исполнение с индикацией.
Примечание - На примере комплектации первичного преобразователя расхода фланцевого исполнения со вторичным преобразователем расхода исполнения ВПР-02Н
а)
б)
Рисунок 2 - Общий вид вторичных преобразователей расхода (ВПР) и блока коммутации расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2:
а) исполнение ВПР-01МВ и блок коммутации;
б) исполнение ВПР-02Н и ВПР-03МВ без индикации;
в) исполнение ВПР-02Н и ВПР-03МВ с индикацией.

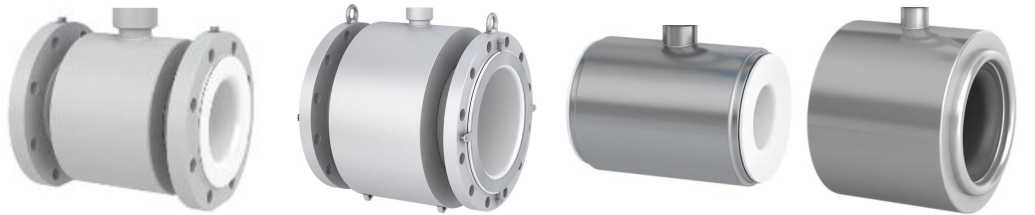

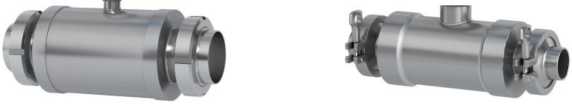

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2
Защита от несанкционированного доступа расходомеров-счетчиков
электромагнитных ЭЛЕМЕР-РЭМ-2 осуществляется пломбировкой корпуса вторичного преобразователя расхода (ВПР) и (или) блоков коммутации (при наличии) с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 представлены на рисунке 4.
а)
б)

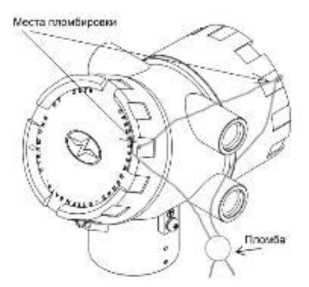

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков электромагнитных
ЭЛЕМЕР-РЭМ-2:
а) для блока коммутации и исполнений вторичного преобразователя расхода ВПР-01МВ;
б) для исполнений вторичного преобразователя расхода ВПР-02Н и ВПР-03МВ.
Заводской номер и знак утверждения типа расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 наносятся на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом фотопечати или лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 5.
Места нанесения заводского номера
Места нанесения знака утверждения типа

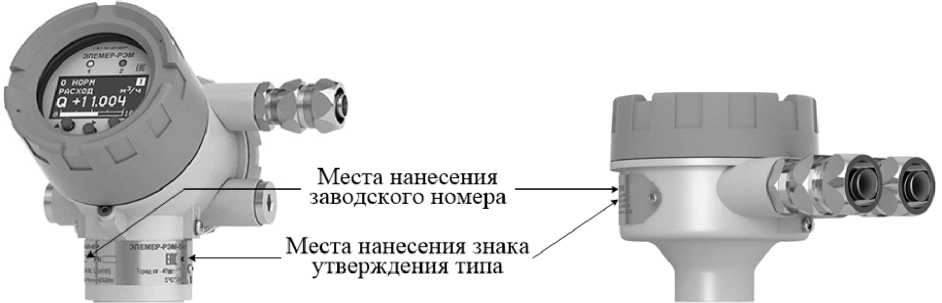

Рисунок 5 - Обозначения мест нанесения знака утверждения типа и заводского номера
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 имеют внутреннее и внешнее программное обеспечение.
Программное обеспечение, встроенное в микропроцессорный модуль расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 -данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее программное обеспечение служит для конфигурирования расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2, настройки, получения значений измеряемых величин, получения диагностической информации о функционировании расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2 и не оказывает влияния на метрологические характеристики расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ-2.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| ЭЛЕМЕР-РЭМ-2 ВПР-01МВ | ЭЛЕМЕР-РЭМ-2 ВПР-02Н | ЭЛЕМЕР-РЭМ-2 ВПР-03МВ | |
| Идентификационное наименование | VPR01MB_REM2 | VPR02H_REM2 | VPR03MB_REM2 |
| Номер версии (идентификационный номер), не ниже | 12.ХХ.ХХ.ХХ1) | 14.ХХХ1) | 10.ХХ1) |
| Цифровой идентификатор | _ | ||
1) Х - относится к метрологически незначимой части ПО
Таблица 2 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| ЭЛЕМЕР-РЭМ-2 ВПР-01МВ | ЭЛЕМЕР-РЭМ-2 ВПР-02Н | ЭЛЕМЕР-РЭМ-2 ВПР-03МВ | ||
| Идентификационное наименование | Программа настройки ВПР-01 | HARTmanager | HART MultiConfig | Программа настройки ВПР-03МВ |
| Номер версии (идентификационный номер), не ниже | 1.ХХХ1) | 4.ХХ1) | 0.ХХХ1) | 0.ХХХ1) |
| Цифровой идентификатор | _ | |||
1) Х - относится к метрологически незначимой части ПО
В идентификационном номере внутреннего программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч | см. таблицу 6 |
| Пределы допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости, % | см. таблицу 7 |
| Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования измеренного значения объемного расхода жидкости в сигнал силы постоянного электрического тока1), % | ±0,05 |
| 1) При наличии токового канала | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, мм | от 4 до 1200 |
| Температура измеряемой среды1), °С | от -40 до +150 |
| Давление измеряемой среды, МПа, не более | 1,6; 2,5; 4; 25; 30; 32 |
| Выходные сигналы | частотный, импульсный, релейный, токовый от 4 до 20 мА, цифровой (HART, ModBus) |
| Параметры электрического питания1): - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 18 до 42; от 130 до 249 от 110 до 249 50±1 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 1200 1200 1650 |
| Масса, кг, не более | 1750 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 35 °С, %, не более - атмосферное давление, кПа | от -60 до +70 98 от 84,0 до 106,7 |
| Степень защиты от попадания внешних твердых предметов и воды: - для первичного преобразователя расхода - для вторичного преобразователя расхода | IP67, IP68, IP65/IP67, IP65/IP682) IP65/IP67 |
| 1) В зависимости от исполнения. 2) Опционально для первичного преобразователя расхода раздельного конструктивного исполнения. | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 150000 |
Таблица 6 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости
| Номинальный диаметр DN, мм | Наибольший расход Q^rf, м3/ч | Переходный расход Qпм, м3/ч | Переходный расход Q с, м3/ч | Переходный расход Q р, м3/ч | Наименьший расход Q^m, м3/ч |
| 4 | 0,45 | 0,023 | 0,01 | _ | _ |
| 8 | 1,8 | 0,09 | 0,018 | _ | _ |
| 10 | 2,8 | 0,14 | 0,028 | _ | _ |
| 15 | 6,5 | 0,325 | 0,065 | 0,033 | 0,013 |
| 20 | 12 | 0,6 | 0,12 | 0,06 | 0,024 |
| 25 | 18 | 0,9 | 0,18 | 0,09 | 0,036 |
| 32 | 30 | 1,5 | 0,30 | 0,15 | 0,060 |
| 40 | 46 | 2,3 | 0,45 | 0,23 | 0,092 |
| 50 | 72 | 3,6 | 0,72 | 0,36 | 0,144 |
| 65 | 120 | 6 | 1,20 | 0,60 | 0,240 |
| 80 | 182 | 9,1 | 1,80 | 0,90 | 0,364 |
| 100 | 284 | 14,2 | 2,80 | 1,40 | 0,568 |
| 125 | 443 | 22,15 | 4,30 | 2,15 | 0,886 |
| 150 | 650 | 32,5 | 6,50 | 3,25 | 1,3 |
| 200 | 1150 | 57,5 | 11,50 | 5,75 | 2,3 |
| 250 | 1800 | 90 | 18,00 | 9,00 | _ |
| 300 | 2547 | 127,35 | 25,20 | 12,60 | _ |
| 400 | 4528 | 226,4 | 45,00 | 22,50 | _ |
| 500 | 7100 | 355 | 71 | _ | _ |
| 600 | 10200 | 510 | 102 | _ | _ |
| 700 | 13850 | 692,5 | 138,5 | _ | _ |
| 800 | 18100 | 905 | 181 | _ | _ |
| 900 | 22900 | 1145 | 229 | _ | _ |
| 1000 | 28300 | 1415 | 283 | _ | _ |
| 1200 | 40700 | 2035 | 407 | _ | _ |
| Примечание - Приняты следующие сокращения: Qm^ - наибольший измеряемый расход (верхний предел измерений), м3/ч; Qпм - переходный расход для минимального динамического диапазона измерений, м3/ч; Q™ - переходный расход для стандартного динамического диапазона измерений, м3/ч; Q^ - переходный расход для расширенного динамического диапазона измерений, м3/ч; Qнаим - наименьший измеряемый расход (нижний предел измерений), м3/ч. | |||||
Таблица 7 - Пределы допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости_____________________________
| Индекс исполнения | Пределы допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости, %, в диапазоне расходов жидкости, м3/ч | |||
| от Qпм включ. до Q^ | от Qm включ. до Qпм | от Q, ,р включ. до Q с2 | от Qнаим до Q^3) | |
| А0151) | ±0,15 | _ | _ | _ |
| А021) | ±0,2 | _ | _ | _ |
| А05 | ±0,5 | _ | _ | _ |
| В021) | ±0,2 | - | _ | |
| B05 | ±0,5 | - | _ | |
| B1 | ±1,0 | - | _ | |
| С05 | ±0,5 | - | ||
| C1 | ±1,0 | - | ||
| C2 | ±2,0 | - | ||
| D05 | ±0,5 | ±5 | ||
| D1 | ±1,0 | ±5 | ||
| D2 | ±2,0 | ±5 | ||
| 1) При поверке имитационным методом пределы допускаемой относительной погрешности измерений объема жидкости в потоке объемного расхода жидкости, % - для индекса исполнения А015 в диапазоне расходов от Qпм включ. до Qнаиб - ±0,5; - для индекса исполнения А02 в диапазоне расходов от Qпм включ. до Qнаиб - ±0,5; - для индекса исполнения В02 в диапазоне расходов от <Лс включ. до Qнаиб - ±0,5. 2) Динамический диапазон измерений от Q^ включ. до QnC установлен для номинальных диаметров от DN15 до DN400 (см. таблицу 6). 3) Динамический диапазон измерений от Qнаим включ. до Q^ установлен для номинальных диаметров от DN15 до DN200 (см. таблицу 6). Примечание - В зависимости от номинального диаметра расходомера-счетчика электромагнитного ЭЛЕМЕР-РЭМ-2 и требуемой погрешности могут быть установлены следующие поддиапазоны измерений (см. таблицу 6): - от Qпм включ. до Qнаиб (индексы исполнения А); - от Q^ включ. до Qнаиб (индексы исполнения В); - от Q^ включ. до Qнаиб (индексы исполнения С); - от Qнаим до Qm^ (индексы исполнения D). | ||||
наносится на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода методом фотопечати или лазерной гравировки, на титульных листах руководства по эксплуатации и паспорта типографским способом.
Таблица 8 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик электромагнитный | ЭЛЕМЕР-РЭМ-2 | 1 шт. |
| Программное обеспечение на CD-диске или флеш-носителе | _ | 1 шт. |
| Комплект монтажных частей (в соответствии с заказом) | _ | 1 компл. |
| Руководство по эксплуатации | НКГЖ.407112.003РЭ | 1 экз. |
| Паспорт | НКГЖ.407112.003ПС | 1 экз. |
приведены в пункте 3.2 руководства по эксплуатации НКГЖ.407112.003РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
НКГЖ.407112.003ТУ Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2. Технические условия.
