| Номер в госреестре | 94992-25 |
| Наименование СИ | Резервуары стальные горизонтальные одностенные двухкамерные |
| Обозначение типа СИ | РГС-4 |
| Изготовитель | Общество с ограниченной ответственностью Производственно-монтажная компания "Практик" (ООО ПМК "Практик"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные одностенные двухкамерные РГС-4 (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их хранения, приема и отпуска.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные, горизонтальные, цилиндрические, одностенные емкости с плоскими днищами и горловиной, имеющие две камеры. Резервуары оборудованы технологическими люками и приемо-раздаточными патрубками. Конструкция резервуаров предусматривает наземную установку.
Резервуары изготавливаются в модификации: РГС-4.
Заводские номера наносятся в цифровом формате типографским способом в паспорт резервуара и на табличку предприятия-изготовителя резервуара фотохимическим способом или методом лазерной гравировки.
Общий вид резервуаров, место нанесения знака утверждения типа и место нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

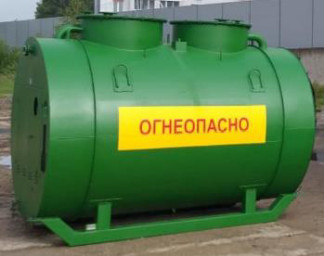

Рисунок 1 - Общий вид резервуаров, место нанесения знака утверждения типа и место нанесения заводского номера
Пломбирование резервуаров стальных горизонтальных одностенных двухкамерных РГС-4 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 4 |
| Количество камер, шт. | 2 |
| Вместимость камеры, м3 | 2 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: -длина -диаметр | 2 750 2 000 |
| Масса, кг, не более | 1 600 |
| Рабочее давление, МПа, не более | 0,04 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +20 °С, %, не более | от -60 до +40 95 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Расчетный срок службы, лет | 15 |
наносится на титульный лист руководства по эксплуатации печатным способом и на табличку предприятия-изготовителя резервуара фотохимическим способом или методом лазерной гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный | РГС-4 | 1 шт. |
| Руководство по эксплуатации | РГС-4.00.000 РЭ | 1 шт. |
| Паспорт | РГС-4.00.000 ПС | 1 экз. |
Приведены в разделе 2 руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 3615-008-84820116-2012 «Резервуары стальные горизонтальные
для нефтепродуктов РГС. Технические условия».
