| Номер в госреестре | 94993-25 |
| Наименование СИ | Анализаторы кислорода, азота, водорода |
| Обозначение типа СИ | ONH-600R |
| Изготовитель | Jiangsu Pinyan Photoelectric Technology Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода, азота, водорода ONH-600R (далее - анализаторы) предназначены для измерений массовой доли кислорода, азота, водорода в металлах и их сплавах, карбидах, нитридах, керамике и в других твердых материалах.
Конструктивно анализаторы состоят из импульсной печи, блока подачи и управления газа-носителя, блока детектирования, управляющей электроники, объединенных в одном корпусе, и внешнего управляющего компьютера. Анализаторы выполнены в виде настольных стационарных приборов.
Принцип действия анализаторов основан на методе горячей экстракции в потоке инертного газа. Проба помещается в печь, где в результате нагрева и плавления в графитовом тигле происходит выделение кислорода (с последующим превращением в монооксид углерода), азота и водорода в газообразном виде. Выделившиеся газы при помощи инертного газа-носителя (азот, гелий или аргон) попадают в систему газовых трубок с реактивами, где происходит дополнительное преобразование газов в аналитическую форму, а также последовательное удаление примесных газов. Затем газы попадают в блок детектирования (недисперсионные ИК-детекторы и/или детектор по теплопроводности в зависимости от модификации). Полученный аналитический сигнал от газов обрабатывается при помощи встроенного программного обеспечения и рассчитывается массовая доля газа в пробе.
Анализаторы выпускаются в 6 модификациях: ONH - для измерений массовой доли кислорода, азота и водорода, Н - водорода, O - кислорода, N - азота, ON - кислорода и азота, OH - кислорода и водорода. Модификации анализаторов отличаются конфигурациями аналитических каналов и анализируемыми элементами. Метрологические характеристики соответствующих аналитических каналов остаются неизменными у всех модификаций.
Корпус анализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Серийный номер имеет буквенно-цифровой формат и наносится на задней панели анализатора травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра анализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки.
Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.

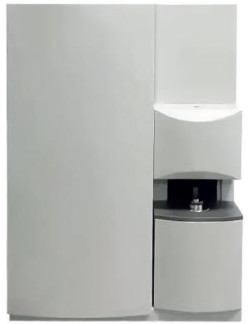

Рисунок 1 - Общий вид анализаторов
Рисунок 2 - Общий вид информационной таблички, расположенной на задней панели анализатора, с указанием места нанесения серийного номера
Анализаторы оснащены встроенным метрологически значимым программным обеспечением, предназначенным для обработки и отображения результатов измерений (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ONH Analysis System |
| Номер версии (идентификационный номер) ПО | 1.0.0.X1) |
| Цифровой идентификатор ПО | - |
| 1) «X» относится к метрологически незначимой части ПО и может принимать значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны показаний массовой доли, % - кислорода - азота - водорода | от 0,000001 до 100 от 0,000001 до 100 от 0,000001 до 100 |
| Диапазоны измерений массовой доли, %1) - кислорода - азота - водорода | от 0,0001 до 1 от 0,0001 до 3 от 0,0001 до 0,1 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений массовой доли кислорода, % | 5 |
| Предел допускаемого относительного СКО результатов измерений массовой доли азота, %, в поддиапазонах: - от 0,0001 % до 0,01 % включ. - св. 0,01 % до 3 % включ. | 15 2,5 |
| Предел допускаемого относительного СКО результатов измерений массовой доли водорода, % | 10 |
| Предел допускаемого относительного СКО выходного сигнала, % | 2,5 |
| Чувствительность, усл.ед/мг, не менее: - кислорода - азота - водорода | 2 0,5 80 |
| 1) Значения установлены при измерении массовых долей кислорода, азота и водорода в ГСО на основе стали и титана | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры без учета компьютера, мм, не более | |
| - высота | 860 |
| - ширина | 660 |
| - длина | 710 |
| Масса, кг, не более | 240 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±30 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВ^А, не более | 8 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха без конденсата, %, не более | от +15 до +40 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 150 000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор кислорода, азота, водорода | ONH-600R | 1 шт. |
| Руководство по эксплуатации | - | 1 экз.* |
| Методика поверки | - | |
| Паспорт | - | 1 экз. |
| * По требованию или в электронном виде | ||
приведены в разделе 6 «Анализ работы и техническое обслуживание» руководства по эксплуатации «Анализатор кислорода, азота, водорода ONH-600R».
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация Jiangsu Pinyan Photoelectric Technology Co., Ltd., Китай.
