| Номер в госреестре | 94997-25 |
| Наименование СИ | Спектрофотометры атомно-абсорбционные |
| Обозначение типа СИ | Atom FC |
| Изготовитель | "Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd.", Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры атомно-абсорбционные Atom FC (далее - спектрофотометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.
Принцип действия спектрофотометров основан на атомизации анализируемой пробы с последующим измерением поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов.
Конструктивно спектрофотометры представляют собой модульные настольные приборы, состоящие из системы ввода пробы, источника селективного излучения, оптической системы, атомизатора, детектора и системы управления.
Ввод пробы в спектрофотометр осуществляется либо в ручном режиме, либо при помощи автодозатора. Оптическая система спектрофотометров базируется на монохроматоре Черни-Тернера. В качестве источника селективного излучения используются лампы с полым катодом, которые устанавливаются в автоматическую турель. В спектрофотометрах реализована система коррекции фона с помощью дейтериевой лампы ^2-коррекция), которая работает со всеми типами атомизаторов и приставок. Спектрофотометры оснащены пламенным атомизатором. В качестве газовой смеси для пламенного атомизатора может использоваться смесь ацетилен-воздух или пропан-бутан-воздух, или смесь ацетилен-воздух, обогащённая кислородом. Настройка потоков горючих газов осуществляется в автоматическом режиме или с помощью ротаметра, расположенного на передней панели спектрофотометра. В качестве детектора используется фотоэлектронный умножитель. Спектрофотометры имеют возможность работы в режиме фотометрии пламени, который основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце. Спектрофотометры могут быть оснащены ртутно-гидридной приставкой и автодозатором.
Управление спектрофотометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер.
Общий вид спектрофотометров представлен на рисунке 1. Общий вид информационной таблички (шильды) представлен на рисунке 2.
Серийные номера спектрофотометров в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса спектрофотометров в виде наклейки с нанесением информации полиграфическим способом.
Пломбирование спектрофотометров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Спектрофотометры выпускаются под торговой маркой «SILAB».

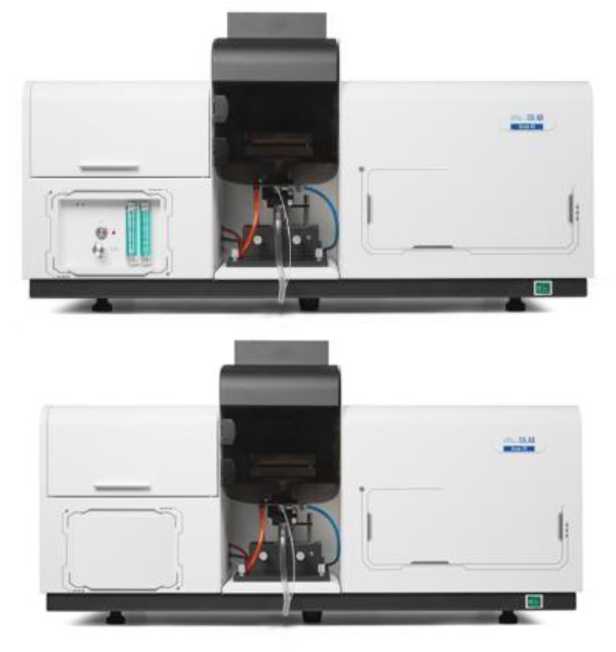

Рисунок 1 - Общий вид спектрофотометров атомно-абсорбционных Atom FC
Место
нанесения серийного номера

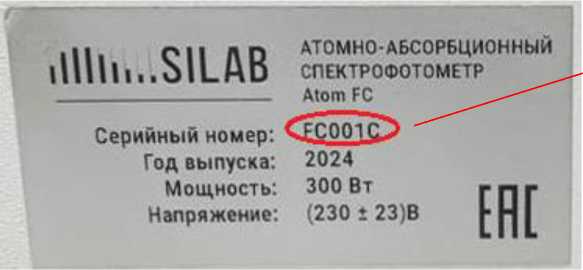

Рисунок 2 - Общий вид информационной таблички (шильды) с серийным номером
Программное обеспечение (далее - ПО), входящее в состав спектрофотометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SILab WSAF |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1.1* |
| Цифровой идентификатор ПО | - |
| * После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые, буквенные суффиксы и/или тире, дефис. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| для пламени ацетилен-воздух | для пламени пропан-бутан-воздух | |
| Предел обнаружения (по критерию 3о), мкг/дм3, не более медь свинец | 8 30 | 10 45 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % | 1,5 | 1,8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 900 |
| Диапазон показаний оптической плотности, е.о.п. | от 0 до 3 |
| Спектральная ширина щели, нм | 0,1; 0,2; 0,4; 0,8; 1,6; 2,4 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 230±23 50 |
| Потребляемая мощность, В^А, не более | 300 |
| Габаритные размеры (ВхШхД), мм, не более | 550x480x1010 |
| Масса, кг, не более | 65 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +30 85 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр атомно-абсорбционный | Atom FC | 1 шт. |
| Программное обеспечение на внешнем носителе | SILab WSAF | 1 шт. |
| Кабель для соединения спектрофотометра с ПК | - | 1 шт. |
| Горелка для пламени ацетилен-воздух (ацетилен-воздух, обогащенный кислородом) | - | по заказу |
| Горелка для пламени пропан-бутан-воздух | - | по заказу |
| Автодозатор | - | по заказу |
| Ртутно-гидридная приставка | - | по заказу |
| Персональный компьютер | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148;
Стандарт предприятия фирмы «Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd.», Китай.
