| Номер в госреестре | 95003-25 |
| Наименование СИ | Осциллографы-мультиметры цифровые |
| Обозначение типа СИ | ADS-2000 |
| Изготовитель | Fujian Lilliput Optoelectronics Technology Co., Ltd., КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы-мультиметры цифровые ADS-2000 (далее -
осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров, силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости.
Принцип действия осциллографов-мультиметров основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Конструктивно осциллографы-мультиметры выполнены в виде моноблока портативного исполнения. На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, входные разъемы для измерений в режиме мультиметра. На задней панели осциллографов-мультиметров расположены батарейный отсек, упор-подставка. На левой боковой панели расположены выходной разъем калибратора пробников и разъем интерфейса USB для зарядки и связи с персональным компьютером. На верхней стороне осциллографов-мультиметров находятся входные разъемы для работы в режиме осциллографа (все модификации) и выходной разъем генератора сигнала (модификации ADS-2045, ADS-2047, ADS-2049, ADS-2051). Осциллографы-мультиметры работают от 2 литий-ионных аккумуляторов.
Осциллографы-мультиметры выпускаются в модификациях ADS-2044, ADS-2045, ADS-2046, ADS-2047, ADS-2048, ADS-2049, ADS-2050, ADS-2051, отличающихся метрологическими и техническими характеристиками.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на осциллографы-мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов-мультиметров не предусмотрено.

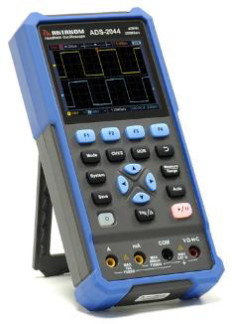

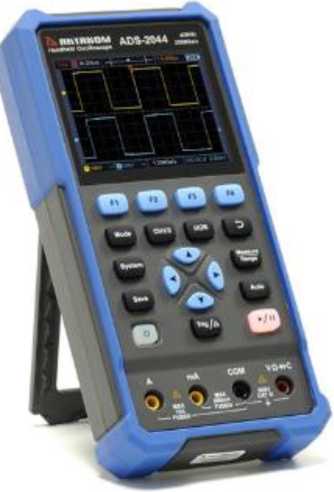

а) общий вид осциллографов-мультиметров (вид спереди)
Модификация
утверждения типа
Место нанесения знака
Место нанесения серийного номера
б) общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера (вид сзади)
Рисунок 1 - Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) осциллографов-мультиметров состоит из встроенного ПО. Встроенное ПО, установленное на внутренний контроллер, служит для управления режимами работы осциллографов-мультиметров, выполнения функций обработки, представления, записи и хранения измерительной информации.
ПО является метрологически значимым.
Метрологические характеристики осциллографов-мультиметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО
осциллографов-мультиметров приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | V1.0.0 |
| Цифровой идентификатор ПО | - |
аблица 2 - Метрологические характеристики в режиме осциллографа
| Наименование характеристики | Значение |
| Параметры канала вертикального отклонения | |
| Диапазон значений коэффициента отклонения (с шагом 1-2-5) | от 10 мВ/дел до 10 В/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±3 |
| Верхняя частота полосы пропускания (-3 дБ) для модификаций, МГц: - ADS-2044, ADS-2045 | 40 |
| - ADS-2046, ADS-2047 | 70 |
| - ADS-2048, ADS-2049 | 100 |
| - ADS-2050, ADS-2051 | 200 |
| Время нарастания переходной характеристики каждого из каналов для модификаций, нс, не более: - ADS-2044, ADS-2045 | 8,8 |
| - ADS-2046, ADS-2047 | 5 |
| - ADS-2048, ADS-2049 | 3,5 |
| - ADS-2050, ADS-2051 | 1,8 |
| Параметры канала горизонтального отклонения | |
| Диапазон значений коэффициента развертки (с шагом 1-2-5): - ADS-2044, ADS-2045, ADS-2046, ADS-2047 | от 5 нс/дел до 1000 с/дел |
| - ADS-2048, ADS-2049, ADS-2050, ADS-2051 | от 2 нс/дел до 1000 с/дел |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±140-4 |
аблица 3 - Метрологические характеристики в режиме мультиметра
| Наименование характеристики | Верхний предел измерений | Значение единицы младшего разряда (k) | Пределы допускаемой абсолютной погрешности измерений |
| Измерение напряжения постоянного тока | 200,00 мВ | 0,01 мВ | ± (0,005- Uх + 10-k) |
| 2,0000 В | 0,0001 В | ± (0,003- Uх + 10-k) | |
| 20,000 В | 0,001 В | ||
| 200,00 В | 0,01 В | ||
| 1000,0 В | 0,1 В | ||
| Измерение силы постоянного тока | 200,00 мА | 0,01 мА | ± (0,008-1х + 10 •к) |
| 10,000 А | 0,001 А | ± (0,025-1х + 10 •к) | |
| Измерение среднеквадратического значения напряжения переменного тока (в диапазоне частоты от 40 до 1000 Гц) | 200,00 мВ | 0,01 мВ | ± (0,008-Uх + 10-к) |
| 2,0000 В | 0,0001 В | ||
| 20,000 В | 0,001 В | ||
| 200,00 В | 0,01 В | ||
| 750,0 В | 0,1 В | ± (0,01- Uх + 10-к) | |
| Измерение среднеквадратического значения силы переменного тока (в диапазоне частоты от 40 до 1000 Гц) | 200,00 мА | 0,01 мА | ± (0,01-1х + 10-к) |
| 10,000 А | 0,001 А | ± (0,028-1х + 10-к) | |
| Измерение электрического сопротивления постоянному току | 200,00 Ом | 0,01 Ом | ± (0,008- R х + 10-к) |
| 2,0000 кОм | 0,0001 кОм | ||
| 20,000 кОм | 0,001 кОм | ||
| 200,00 кОм | 0,01 кОм | ||
| 2,0000 МОм | 0,0001 МОм | ||
| 20,000 МОм | 0,001 МОм | ± (0,01- R х + 10-к) | |
| 100,00 МОм | 0,01 МОм | ± (0,03- R х + 10-к) | |
| Измерение электрической емкости | 20,000 нФ | 0,001 нФ | Не нормируется |
| 200,00 нФ | 0,01 нФ | ± (0,03-С х + 10-к) | |
| 2,0000 мкФ | 0,0001 мкФ | ||
| 20,000 мкФ | 0,001 мкФ | ||
| 200,00 мкФ | 0,01 мкФ | ||
| 2,0000 мФ | 0,0001 мФ |
Примечания:
1. Uх - измеряемое значение напряжения постоянного/переменного тока,
мВ (В).
2. Iх - измеряемое значение силы постоянного/переменного тока, мА (А).
3. R х - измеряемое значение электрического сопротивления постоянному току,
Ом (кОм, МОм).
4. Сх - измеряемое значение электрической емкости, нФ (мкФ, мФ).
аблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов в режиме осциллографа | 2 |
| Входное сопротивление R вх, МОм | 1,00+0,02 |
| Максимальная частота дискретизации для модификаций, ГГц: - ADS-2044, ADS-2045, ADS-2046, ADS-2047 - ADS-2048, ADS-2049 - ADS-2050, ADS-2051 | 0,25 (0,125 при работе двух каналов) 0,5 (0,25 при работе двух каналов) 1 (0,5 при работе двух каналов) |
| Максимальное входное амплитудное напряжение, В | 400 |
| Время установления рабочего режима, мин | 30 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 198x96x38 |
| Масса, кг, не более | 0,6 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +25 °С, % | от 0 до +40 до 90 |
аблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 8000 |
| Средний срок службы, лет | 8 |
наносится на титульный лист паспорта-руководства по эксплуатации типографским способом и на маркировочную наклейку осциллографа-мультиметра любым технологическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф-мультиметр цифровой | ADS-2000 | 1 шт. |
| Осциллографический пробник | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабель BNC-«крокодилы» | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Измерительные щупы мультиметра | - | 2 шт. |
| Футляр | - | 1 шт. |
| Эксплуатационный документ (паспорт-руководство по эксплуатации) | - | 1 экз. |
| Упаковочная тара | - | 1 шт. |
приведены в разделе 3 «ПОРЯДОК РАБОТЫ» паспорта-руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
«Осциллографы-мультиметры цифровые ADS-2000. Стандарт предприятия».
