| Номер в госреестре | 95005-25 |
| Наименование СИ | Системы автоматического контроля выбросов |
| Обозначение типа СИ | EcoMeteo CEMS |
| Изготовитель | Общество с ограниченной ответственностью "СервисСофт Инжиниринг" (ООО "СервисСофт Инжиниринг"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматического контроля выбросов EcoMeteo CEMS (далее - системы) предназначены для:
— непрерывных измерений массовой концентрации загрязняющих веществ SO2, NO, NO2, CO, NH3, HCl, HF, CH4, взвешенных (твердых) частиц (далее - пыли), объемной доли паров воды (H2O), диоксида углерода (CO2), кислорода (O2) и параметров отходящих газов -скорости газового потока, температуры и давления дымовых газов в режиме реального времени;
— расчёта суммы оксидов азота NOx (в пересчете на NO2);
— расчёта объёмного расхода, массового и валового выбросов загрязняющих веществ;
— сбора, обработки, визуализации, хранения и передачи полученных данных;
— передачи информации на внешний удалённый компьютер (сервер).
Принцип действия системы по измерительным каналам определяется применяемыми средствами измерений и приведен в таблице 1.
Таблица 1 - Принцип действия систем
| Измерительный канал | Принцип действия | Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1 Газоаналитические каналы: | |||
| 1.1 Массовая концентрация SO2, NO, NO2, СО, NH3, НС1, HF, СН4 | ИК-спектроскопия с Фурье преобразованием | Комплексы газоаналитические ЭМЕТ | - |
| 1.2 Объемная доля паров воды (Н2О) и диоксида углерода (СО) | ИК-спектроскопия с Фурье преобразованием |
Продолжение таблицы 1
| Измерительный канал | Принцип действия | Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1.3 Объемная доля кислорода (О2) | Электрохимический с твердотельным электролитом на основе ZrO2 | Комплексы газоаналитические ЭМЕТ | - |
| 2 Параметры пыли: массовая концентрации пыли; оптическая плотность или спектральный коэффициент направленного пропускания | Оптический | Пылемеры Эмет-ПМ | - |
| Пылемеры СОМ-16.М | - | ||
| Анализаторы пыли LDM-IOO(D) | 91679-24 | ||
| Пылеизмерители лазерные ЛПИ-05 | 92553-24 | ||
| 3 Скорость газового потока | Ультразвуковой | Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ | 80169-20 |
| Корреляционный | Измерители расхода и скорости газового потока ИС-14.М | 65860-16 | |
| 4 Температура дымовых газов | Термоэлектрический или терморезистивный | Преобразователи температуры Метран-280, Метран-280-Ех | 23410-13 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 | ||
| 5 Давление дымовых газов | Тензорезистивный | Датчики давления Метран-75 | 48186-11 |
| Датчики давления Метран-150 | 32854-13 | ||
| Преобразователи давления измерительные АИР-10 | 31654-19 | ||
| Датчики давления ЭМИС-БАР | 72888-18 |
Система включает в себя измерительные каналы, состоящие из следующих элементов: устройство отбора и подготовки газовой пробы (только для систем с газоаналитическими измерительными каналами), первичные измерительные преобразователи (газоанализаторы, преобразователи, пылемеры), устройство сбора, обработки, накопления, хранения, отображения и передачи информации о параметрах отходящих газов для непрерывного контроля.
Система состоит из 3-х уровней:
— нижний уровень: первичные измерительные преобразователи, перечень которых приведен в таблице 1 (состав системы определяется при заказе);
— средний уровень: система сбора, расчета, обработки и передачи данных (ССОД);
— верхний уровень: сервер для хранения данных, автоматическое рабочее место (АРМ) эколога для отображения данных.
Оборудование нижнего уровня выполняет следующие функции:
— непрерывное измерение массовой концентрации SO2, NO, NO2, СО, NH3, HCl, HF, CH4, пыли, объемной доли паров воды (H2O), диоксида углерода (CO2) и кислорода (О2), и приведение измеренных значений к условиям 0 оС, 101,3 кПа и “сухому газу”;
— непрерывное измерение параметров отходящих газов — давления и температуры дымовых газов, скорости газового потока.
Средний уровень (ССОД) выполняет следующие функции:
— автоматический сбор, диагностика и автоматизированная обработка информации по анализу дымовых газов в сечении трубы;
— контроль целостности программных кодов ПО, настроечных и калибровочных констант;
— контроль общих неисправностей (связь, конфигурация);
— расчет объема отходящих газов и массовых выбросов на основе данных по расчету содержания паров воды, давления, температуры, скорости, массовой концентрации загрязняющих веществ;
— архивация и хранение данных;
— передача информации на верхний уровень, в информационную сеть предприятия.
Связь между оборудованием нижнего уровня и ССОД осуществляется по токовому интерфейсу от 4 до 20 мА и интерфейсу RS-485. Передача сигналов диагностики осуществляется посредством дискретных сигналов типа «сухой контакт».
АРМ эколога (верхний уровень) обеспечивает отображение в реальном времени значений измеряемых и вычисляемых параметров, а также диагностическую информацию с возможностью формирования отчетов за произвольно заданный период. Визуализация информации на АРМ предусматривает возможность отображения трендов и графиков. Передача данных от ССОД по каналам связи и представление информации (данных) на АРМ осуществляется без искажений передаваемой информации.
Отбор пробы дымовых газов осуществляется методом горячей экстракции.
Для размещения оборудования, поддержания микроклимата и защиты от внешних воздействий окружающей среды основного газоаналитического оборудования нижнего уровня, контроллерного шкафа среднего уровня (ССОД), дополнительного и вспомогательного оборудования устанавливается блок-контейнер.
Серийный номер системы в виде трех арабских цифр, место установки и дата ввода в эксплуатацию наносятся методом металлографии на табличку, которая располагается на двери проектируемого блок-контейнера, либо на двери существующего помещения, в котором располагается оборудование системы. Общий вид таблички приведен на рисунке 7. Нанесение знака поверки на средство измерений не предусмотрено. Опломбирование системы не предусмотрено.
Внешний вид элементов системы приведен на рисунках 1-6.
Ограничение доступа к элементам газоаналитического комплекса с помо-
щью механического замка

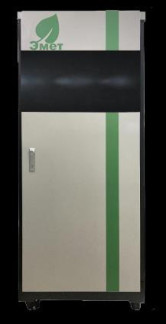

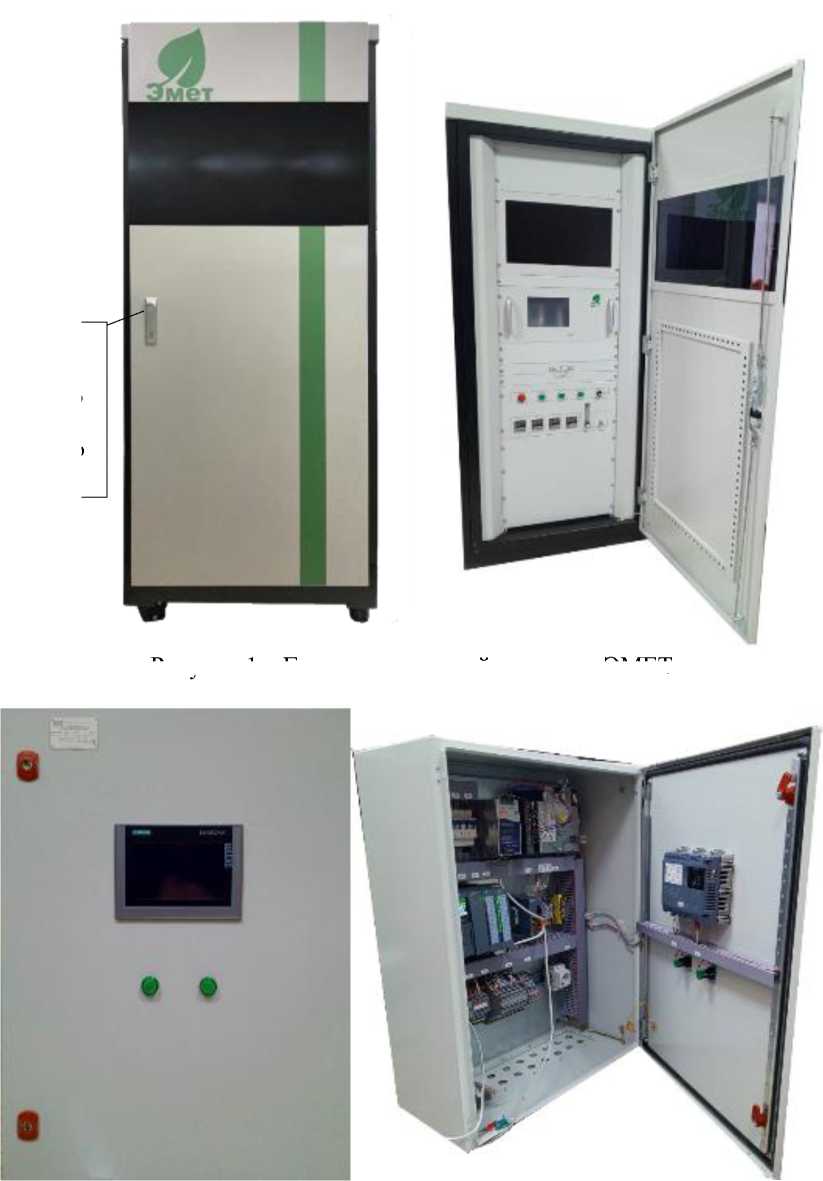

Рисунок 1 - Газоаналитический комплекс ЭМЕТ

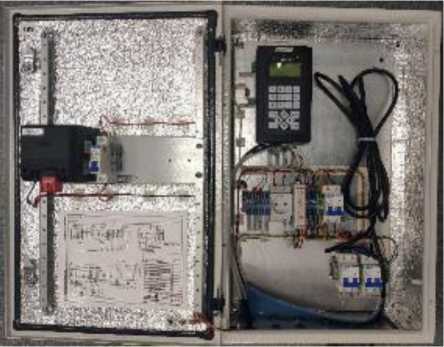

Рисунок 2 - Унифицированный контроллерный шкаф (ССОД)
Расположение таблички с серийным номером системы

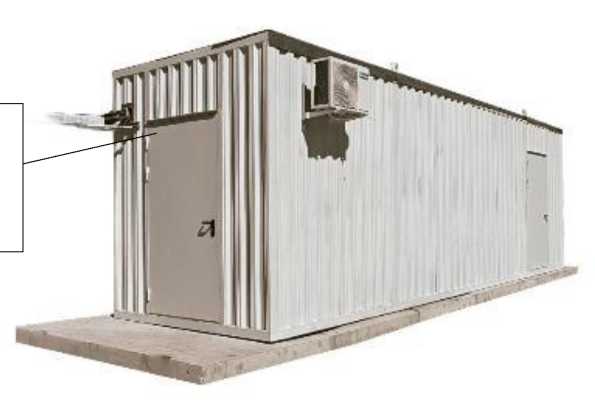

Рисунок 3 - Блок-контейнер системы
Рисунок 4 - Общий вид пылемера Эмет-ПМ
Рисунок 5 - Общий вид контроллера пылемера СОМ-16.М, смонтированного в металлическом корпусе с системой обогрева

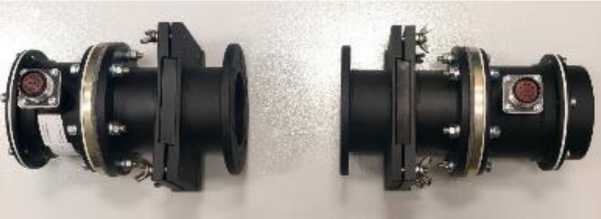

Рисунок 6 - Общий вид блоков источника и приемника пылемера СОМ-16.М
Рисунок 7 - Общий вид таблички с серийным номером системы и данными эксплуатации
Программное обеспечение (далее - ПО) систем реализует следующие основные функции:
— выполнение автоматической или ручной настройки;
— функция настройки, дистанционного получения данных спектра через интерфейс или порт RS485/RS232, управления электромагнитным клапаном, сбора информации о состоянии газоанализатора, настройки газоанализатора и т. д.;
— поддержка источника питания и сбора сигналов для измерения температуры, давления, скорости газового потока и передачи в ССОД по интерфейсу RS485;
— автоматическое определение температуры для защиты газоаналитического комплекса. Если температура внутри ячейки газоаналитического комплекса падает ниже или не достигла установленного значения, устройство переключается в режим технического обслуживания/неисправности, и все клапаны закрываются.
Влияние ПО комплексов учтено при нормировании метрологических характеристик.
Уровень защиты ПО системы в соответствии с рекомендацией Р 50.2.077-2014 -«средний».
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО системы
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | VA3.0.X.X1- |
| 1- Первые четыре символа номера версии ПО указывают на метрологически значимую часть ПО (неизменяемую), а «Х» (арабская цифра от 0 до 9) описывает метрологически незначимые модификации ПО, которые не влияют на метрологические характеристики средства измерений (интерфейс, устранение незначительных программных ошибок и т.п.). | |
Таблица 3 - Основные метрологические характеристики газоаналитических измерительных каналов системы в условиях эксплуатации
| Определяемый компонент | Диапазон измерений1-1 содержания определяемого компонента | Участок диапазона измерений | Пределы допускаемой погрешности в условиях эксплуатации2-, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной3- | относительной | ||
| Оксид углеродаСО | от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ±25 | - |
| св. 10 до 100 | - | - | ±25 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ±20 | - | |
| св. 50 до 500 | - | - | ±20 | ||
| от 0 до 700 мг/м3 | от 0 до 70 включ. | - | ±20 | - | |
| св. 70 до 700 | - | - | ±20 | ||
| Оксид углерода СО | от 0 до 1500 мг/м3 | от 0 до 150 включ. | - | ±20 | - |
| св. 150 до 1500 | - | - | ±20 | ||
| от 0 до 2000 мг/м3 | от 0 до 200 включ. | - | 20 | - | |
| св. 200 до 2000 | - | - | ±20 | ||
| от 0 до 5000 мг/м3 | от 0 до 500 включ. | - | ±16 | - | |
| св. 500 до 5000 | - | - | ±16 | ||
| от 0 до 10000 мг/м3 | от 0 до 1000 включ. | - | ±16 | - | |
| св. 1000 до 10000 | - | - | ±16 | ||
| от 0 до 15000 мг/м3 | от 0 до 1500 включ. | - | ±15 | - | |
| св. 1500 до 15000 | - | - | ±15 | ||
Продолжение таблицы 3
| Определяемый компонент | Диапазон измерений1) содержания определяемого компонента | Участок диапазона измерений | Пределы допускаемой погрешности в условиях эксплуатации2), % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной3-1 | относительной | ||
| Диоксид углерода СО2 | от 0 до 10 % | - | от 0 до 1 включ. | ±15 | - |
| - | св. 1 до 10 | - | ±15 | ||
| от 0 до 20 % | - | от 0 до 2,5 включ. | ±15 | - | |
| - | св. 2,5 до 20 | - | ±15 | ||
| Оксид азота no | от 0 до 50 мг/м3 | от 0 до 10 включ. | - | ±25 | - |
| св. 10 до 50 | - | - | ±25 | ||
| от 0 до 200 мг/м3 | от 0 до 20 включ. | - | ±25 | - | |
| св. 20 до 200 | - | - | ±25 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ±20 | - | |
| св. 50 до 500 | - | - | ±20 | ||
| от 0 до 700 мг/м3 | от 0 до 70 включ. | - | ±20 | - | |
| св. 70 до 700 | - | - | ±20 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ±20 | - | |
| св. 100 до 1000 | - | - | ±20 | ||
| от 0 до 2500 мг/м3 | от 0 до 250 включ. | - | ±20 | - | |
| св. 250 до 2500 | - | - | ±20 | ||
| от 0 до 2500 мг/м3 | от 0 до 300 включ. | - | ±20 | - | |
| св. 300 до 2500 | - | - | ±20 | ||
| Диоксид азота NO2 | от 0 до 50 мг/м3 | от 0 до 10 включ. | - | ±25 | - |
| св. 10 до 50 | - | - | ±25 | ||
| от 0 до 200 мг/м3 | от 0 до 20 включ. | - | ±25 | - | |
| св. 20 до 200 | - | - | ±25 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ±25 | - | |
| св. 50 до 500 | - | - | ±25 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ±20 | - | |
| св. 100 до 1000 | - | - | ±20 | ||
| от 0 до 1500 мг/м3 | от 0 до 150 включ. | - | ±20 | - | |
| св. 150 до 1500 | - | - | ±20 | ||
| от 0 до 2000 мг/м3 | от 0 до 300 включ. | - | ±20 | - | |
| св. 300 до 2000 | - | - | ±20 | ||
Продолжение таблицы 3
| Определяемый компонент | Диапазон измерений1) содержания определяемого компонента | Участок диапазона измерений | Пределы допускаемой погрешности в условиях эксплуатации2), % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной3-1 | относительной | ||
| Диоксид серы SO2 | от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ±25 | - |
| св. 10 до 100 | - | - | ±25 | ||
| от 0 до 300 мг/м3 | от 0 до 30 включ. | - | ±25 | - | |
| св. 30 до 300 | - | - | ±25 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ±25 | - | |
| св. 50 до 500 | - | - | ±25 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ±20 | - | |
| св. 100 до 1000 | - | - | ±20 | ||
| от 0 до 2500 мг/м3 | от 0 до 250 включ. | - | ±20 | - | |
| св. 250 до 2500 | - | - | ±20 | ||
| от 0 до 5000 мг/м3 | от 0 до 500 включ. | - | ±20 | - | |
| св. 500 до 5000 | - | - | ±20 | ||
| от 0 до 4000 мг/м3 | от 0 до 400 включ. | - | ±20 | - | |
| св. 400 до 4000 | - | - | ±20 | ||
| от 0 до 6000 мг/м3 | от 0 до 600 включ. | - | ±16 | - | |
| св. 600 до 6000 | - | - | ±16 | ||
| от 0 до 6000 мг/м3 | от 0 до 750 включ. | - | ±16 | - | |
| св. 750 до 6000 | - | - | ±16 | ||
| Аммиак NH3 | от 0 до 15 мг/м3 | от 0 до 5 включ. | - | ±26 | - |
| св. 5 до 15 | - | - | ±26 | ||
| от 0 до 50 мг/м3 | от 0 до 10 включ. | - | ±26 | - | |
| св. 10 до 50 | - | - | ±26 | ||
| от 0 до 100 мг/м3 | от 0 до 15 включ. | - | ±26 | - | |
| св. 15 до 100 | - | - | ±26 | ||
| от 0 до 200 мг/м3 | от 0 до 20 включ. | - | ±25 | - | |
| св. 20 до 200 | - | - | ±25 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ±20 | - | |
| св. 50 до 500 | - | - | ±20 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ±20 | - | |
| св. 100 до 1000 | - | - | ±20 | ||
Продолжение таблицы 3
| Определяемый компонент | Диапазон измерений1) содержания определяемого компонента | Участок диапазона измерений | Пределы допускаемой погрешности в условиях эксплуатации2), % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной3-1 | относительной | ||
| Хлороводород НС1 | от 0 до 15 мг/м3 | от 0 до 3 включ. | - | ±25 | - |
| св. 3 до 15 | - | - | ±25 | ||
| от 0 до 50 мг/м3 | от 0 до 5 включ. | - | ±25 | - | |
| св. 5 до 50 | - | - | ±25 | ||
| от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ±25 | - | |
| св. 10 до 100 | - | - | ±25 | ||
| от 0 до 200 мг/м3 | от 0 до 20 включ. | - | ±25 | - | |
| св. 20 до 200 | - | - | ±25 | ||
| от 0 до 300 мг/м3 | от 0 до 30 включ. | - | ±20 | - | |
| св. 30 до 300 | - | - | ±20 | ||
| Фтороводород HF | от 0 до 15 мг/м3 | от 0 до 3 включ. | - | ±30 | - |
| св. 3 до 15 | - | - | ±30 | ||
| от 0 до 50 мг/м3 | от 0 до 5 включ. | - | ±30 | - | |
| св. 5 до 50 | - | - | ±25 | ||
| от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ±25 | - | |
| св. 10 до 100 | - | - | ±25 | ||
| от 0 до 178 мг/м3 | от 0 до 20 включ. | - | ±25 | - | |
| св. 20 до 178 | - | - | ±25 | ||
| Вода Н2О | от 0 до 25 % | - | от 0 до 2 включ. | ±25 | - |
| - | св. 2 до 25 | - | ±25 | ||
| от 0 до 40 % | - | от 0 до 3 включ. | ±25 | - | |
| - | св. 3 до 24 включ. | - | ±25 | ||
| - | св. 24 до 40 | - | ±20 | ||
| Кислород О2 | от 0 до 25 % | - | от 0 до 2,5 включ. | ±15 | - |
| - | св. 2,5 до 25 | - | ±10 | ||
| Метан СН4 | от 0 до 100 мг/м3 | от 0 до 10 включ. | - | ±25 | - |
| св. 10 до 100 | - | - | ±25 | ||
| от 0 до 500 мг/м3 | от 0 до 50 включ. | - | ±20 | - | |
| св. 50 до 500 | - | - | ±20 | ||
| от 0 до 1000 мг/м3 | от 0 до 100 включ. | - | ±20 | - | |
| св. 100 до 1000 | - | - | ±20 | ||
Продолжение таблицы 3
| Определяемый компонент | Диапазон измерений1) содержания определяемого компонента | Участок диапазона измерений | Пределы допускаемой погрешности в условиях эксплуатации2), % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной3)1 | относительной | ||
1) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на систему. Допускается установка нескольких диапазонов измерений одного определяемого компонента.
Допускается поставка систем с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:
- приведенной - в соответствии с указанными в таблице;
- относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.
2) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3.
Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax, где Cmax -верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле
С CY^
cmin g , где Cy - верхняя граница участка диапазона измерений, в котором нормирована приведенная погрешность, мг/м3;
Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;
y - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.
3) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.
Таблица 4 - Метрологические характеристики газоаналитических измерительных каналов системы
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности | 0,5 |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой погрешности | ±0,5 |
Таблица 5 - Метрологические характеристики измерительного канала скорости газового
потока в условиях эксплуатации
| Наименование средства измерений | Диапазон измерений | Пределы допускаемой погрешности в условиях эксплуатации | |
| абсолютной, м/с | относительной,% | ||
| Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ | от 0,05 до 40 м/с | ±(0,03+0,03^ V)1) | — |
| Измерители расхода и скорости газового потока ИС-14.М | от 0,2 до 5 м/с включ. | _ | 0 2 ± 02 ■ 1001) V |
| св. 5 до 50 м/с | _ | ±3 | |
| 1) V - скорость газового потока, м/с. | |||
Таблица 6 - Метрологические характеристики измерительного канала температуры дымовых газов в условиях эксплуатации _______________________________________________________
| Наименование средства измерений | Диапазон измерений1), °С | Пределы допускаемой абсолютной погрешности, °С |
| Преобразователи температуры Метран-280, Метран-280-Ех | от -50 до 1200 | ±2 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | от -196 до 600 |
1) Диапазоны измерений определяются при заказе и указываются в паспорте на систему.
Допускается поставка систем с нижней и верхней границей диапазона измерений температуры дымовых газов, не указанных в таблице, при условии, что значения входят в диапазон измерений, для которого в таблице нормированы пределы допускаемой абсолютной погрешности.
Таблица 7 - Метрологические характеристики измерительного канала давления дымовых газов в условиях эксплуатации
| Наименование средства измерений | Диапазон измерений1), кПа | Пределы допускаемой при-веденной2) погрешности, % |
| Датчики давления Метран-75 | от 0,2 до 200 | ±0,5 |
| Датчики давления Метран-150 | от 0 до 200 | ±0,5 |
| Преобразователи давления измерительные АИР-10 | от 0 до 160 | ±2,5 |
| Датчики давления ЭМИС-БАР | от 0 до 200 | ±1,5 |
| определяются при заказе и указываются в паспорте тем с нижней и верхней границей диапазона измерений азанных в таблице, при условии, что значения входят торого в таблице нормированы пределы допускаемой е - верхний предел диапазона измерений, для которого ой приведенной погрешности. | ||
| 1) Диапазоны измерений на систему. Допускается поставка сис давления дымовых газов, не ук в диапазон измерений, для ко приведенной погрешности. 2) Нормирующее значени нормированы пределы допускаем | ||
Таблица 8 - Метрологические и технические характеристики измерительного канала
параметров пыли на основе пылемера Эмет-ПМ
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации пыли, мг/м3 | от 0 до 500 |
| Диапазон измерений массовой концентрации пыли, мг/м3 | от 5 до 200 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли1), % | ±20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +10 до +30 80 от 84 до 106,7 |
| 1) При условии градуировки по анализируемой среде. | |
Таблица 9 - Метрологические и технические характеристики измерительного канала параметров пыли на основе пылемера СОМ-16.М___________________________________
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации пыли1), мг/м3 | от 0 до 4000 |
| Поддиапазоны измерений массовой концентрации пыли, мг/м3 | от 0 до 50 включ. св. 50 до 4000 |
| Пределы допускаемой основной приведённой погрешности2-* измерений массовой концентрации пыли3) в поддиапазоне от 0 до 50 мг/м3 включ., % | ±25 |
| Пределы допускаемой основной относительной погрешности измерений массовой концентрации пыли3) в поддиапазоне св. 50 до 4000 мг/м3, % | ±20 |
| Пределы допускаемой дополнительной погрешности измерений массовой концентрации пыли от влияния изменения температуры окружающей среды4* на каждый 1 °С, % | ±1 |
| Диапазон измерений оптической плотности5*, Б | от 0 до 0,5 |
| Пределы допускаемой приведённой6* погрешности измерений оптической плотности, % | ±2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +5 до +35 95 от 84 до 106,7 |
| 1) Для газохода диаметром 1 м (оптическая длина пути 1 м). 2) К верхней границе поддиапазона измерений массовой концентрации пыли. 3) При условии градуировки по анализируемой среде. 4) От значения температуры, при которой осуществлялась градуировка (в условиях эксплуатации). 5) Сбор результатов измерений оптической плотности в ССОД не предусмотрен. 6) К верхней границе диапазона измерений оптической плотности. | |
Таблица 10 - Метрологические и технические характеристики измерительного канала
параметров пыли на основе анализатора пыли LDM-100(D) (рег. № 91679-24)
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации пыли, мг/м3 | от 0 до 500 |
| Диапазон измерений массовой концентрации пыли, мг/м3 | от 5 до 500 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли1), % | ±20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +5 до +30 80 от 84 до 106,7 |
| 1) При условии градуировки по анализируемой среде. | |
Таблица 11 - Метрологические и технические характеристики измерительного канала параметров пыли на основе пылеизмерителя лазерного ЛИИ-05 (рег. № 92553-24)__________
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации пыли (в зависимости от модификации), мг/м3 - ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.21* - ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.22) | от 0 до V104 от 0 до 5Л03 |
| Пределы допускаемой погрешности3* измерений массовой концентрации пыли (в зависимости от модификации) - ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.2 - приведённой4-* в поддиапазоне от 0 до 5 мг/м3 включ., % - относительной в поддиапазоне св. 5 до 1Л04 мг/м3, % - ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2 - приведённой4* в поддиапазоне от 0 до 2 мг/м3 включ., % - относительной в поддиапазоне св. 2 до 5403 мг/м3, % | ±20 ±20 ±20 ±20 |
| Диапазон показаний спектрального коэффициента направленного пропускания (на длине волны 638 нм), % | от 0 до 100 |
| Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм)5), % | от 2 до 98 |
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм), % | ±2 |
| Условия эксплуатации (в зависимости от модификации): - температура окружающего воздуха , °С - ЛПИ-05.1.1, ЛПИ-05.1.1В - ЛПИ-05.1.2, ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2 - относительная влажность окружающего воздуха, %, не более | от -10 до +50 от +5 до +50 80 |
| 1) Для газохода диаметром 1 м (оптическая длина пути 1 м). 2) Для газохода диаметром 1 м (оптическая длина пути 2 м). 3) При условии градуировки по анализируемой среде. 4) К верхней границе поддиапазона. 5) Сбор результатов измерений спектрального коэффициента направленного пропускания в ССОД не предусмотрен. | |
Таблица 12 - Технические характеристики
| Наименование параметра | Значение параметра |
| Время прогрева, мин, не более | 90 |
| Напряжение питания переменным током частотой (50±1) Гц, В | от 342 до 418 |
| Условия эксплуатации1) для оборудования, размещенного в обогреваемом блоке контейнере: | |
| — диапазон температуры окружающего воздуха, оС — диапазон относительной влажности, % — диапазон атмосферного давления, кПа | от -50 до +50 от 0 до 90 от 84 до 106,7 |
| 1) Условия эксплуатации для средств измерений утвержденного типа, приведенных в таблице 1, указаны в проектах описания типа соответствующих средств измерений. | |
Таблица 13 - Показатели надежности
| Наименование параметра | Значение параметра |
| Средний срок службы, лет | 10 |
| Наработка до отказа, ч, не менее | 24000 |
наносится типографским методом на титульный лист руководства по эксплуатации системы.
Таблица 14 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система автоматического контроля выбросов EcoMeteo CEMS1} | - | 1 компл. |
| Документация: | ||
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз |
| 1) Комплектность системы определяется при заказе. | ||
приведены в разделе 2 «Состав технических средств системы» документа «Системы автоматического контроля выбросов EcoMeteo CEMS. Руководство по эксплуатации».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - Г107 Па»;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний;
ТУ 26.51.53-047-67614148-2023 Системы автоматического контроля выбросов EcoMeteo CEMS. Технические условия.
