Системы автоматизированные мониторинга состояния здоровья "ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ", 95006-25

Назначение

Системы автоматизированные мониторинга состояния здоровья «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» (далее - системы «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ») предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, артериального (неинвазивного) давления, частоты пульса.

Описание

Система «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» позволяет осуществлять в реальном времени автоматизированную экспресс-оценку показателей здоровья работника, его идентификацию и производить сбор жалоб. Может быть использована в лечебно-профилактических учреждениях, лабораториях или бытовых условиях и других организациях, в которых требуется выполнять процедуру предсменных медицинских осмотров.

Система «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» является медицинским изделием с измерительными функциями по ГОСТ Р 50444-2020.

Система «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» является трехуровневой измерительной системой (далее - ИС), построенной по иерархическому принципу (рисунок 1). В состав ИС входит 5 видов измерительных каналов (далее - ИК). ИК ИС состоят из следующих компонентов (по ГОСТ Р 8.596-2002):

1) измерительные компоненты - измерительные приборы (средства измерений), имеющие нормированные метрологические характеристики (нижний уровень ИС);

2) комплексные компоненты (средний уровень ИС) - модуль ввода/вывода цифровых сигналов;

3) вычислительные компоненты - автоматизированные рабочие места пользователя; АРМ медработника, АРМ руководителя, АРМ отдела кадров, АРМ администратора (верхний уровень ИС), сервер;

4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента к другому.

Комбинации ИК, размещенных в специальных модулях конструкции, образуют исполнения диагностического шлюза (ДШ): стационарный (напольный), настольный, мобильный и модификации 1-8 (таблица 1).

Таблица 1 - Состав ДШ в зависимости от исполнения и модификации

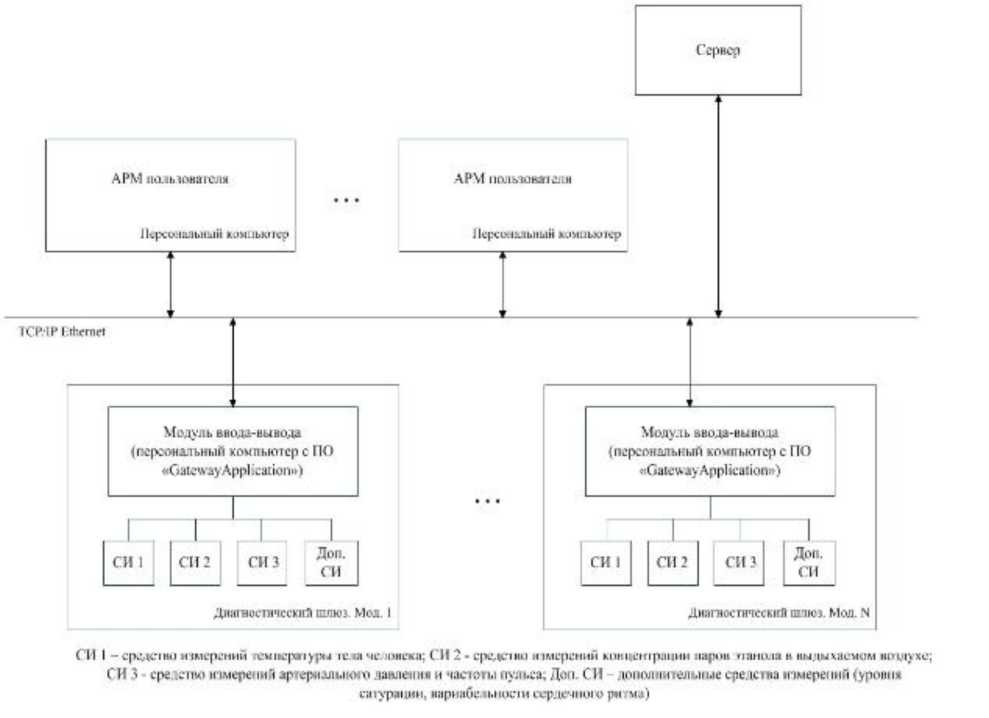

Рисунок 1 - Структурная схема ИС

Принцип действия ИС основан на последовательном измерении в реальном времени показателей здоровья работника, его идентификация.

Принцип действия ИК температуры тела человека бесконтактным методом основан на измерении, дальнейшем преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности твердых тел или лобной части тела человека. Электрический сигнал подвергается усилению, аналого-цифровому преобразованию и отображается в цифровом виде на экране жидкокристаллического дисплея. Результаты измерений также передаются на автоматизированное рабочее место (АРМ) пользователя.

Принцип действия ИК массовой концентрации паров этанола в выдыхаемом воздухе основан на работе электрохимического датчика. Встроенный микропроцессор управляет процессом измерений и преобразует выходные сигналы с датчика в показания на экране жидкокристаллического дисплея. Результаты измерений также передаются на АРМ пользователя.

Принцип действия ИК артериального (неинвазивного) давления и частоты пульса основан на анализе изменения параметров осцилляций давления воздуха в манжете при плавном его снижении.

Общий вид исполнений ДШ представлен на рисунках 2-4.

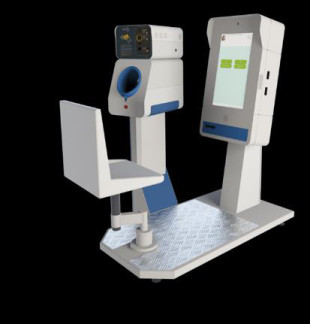

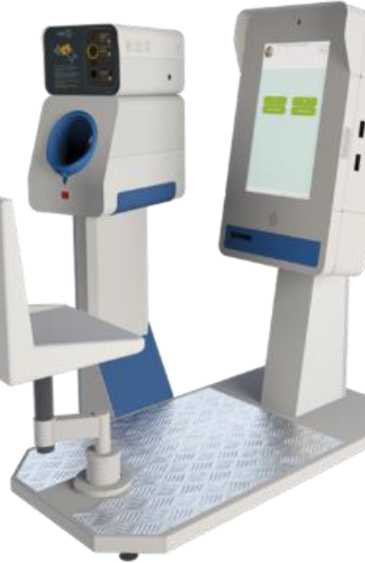

Рисунок 2 - Общий вид ДШ стационарного (напольного) исполнения

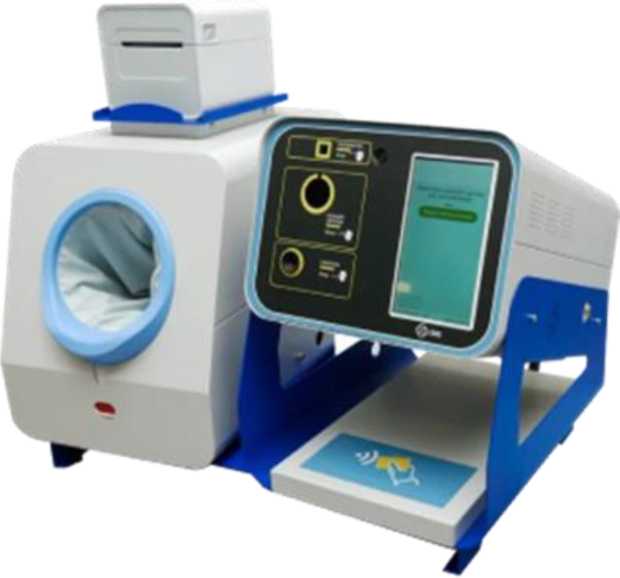

Рисунок 3 - Общий вид ДШ настольного исполнения

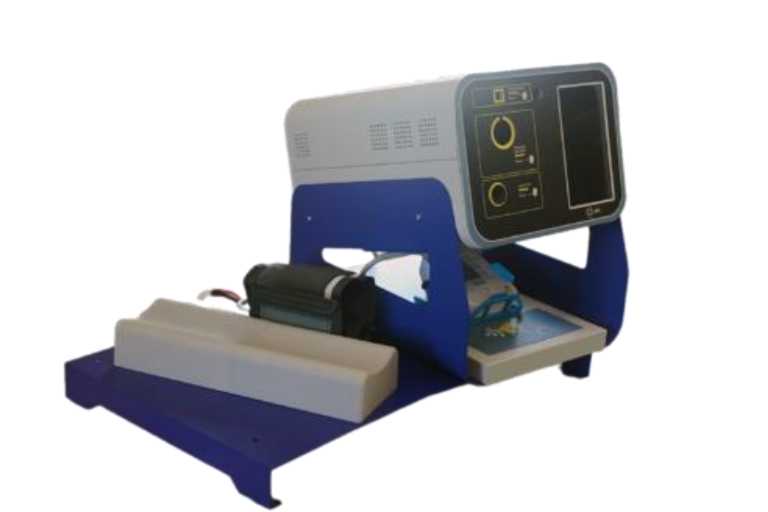

Рисунок 4 - Общий вид ДШ мобильного исполнения

Место нанесения заводских номеров на систему, ДШ представлено на рисунке 5.

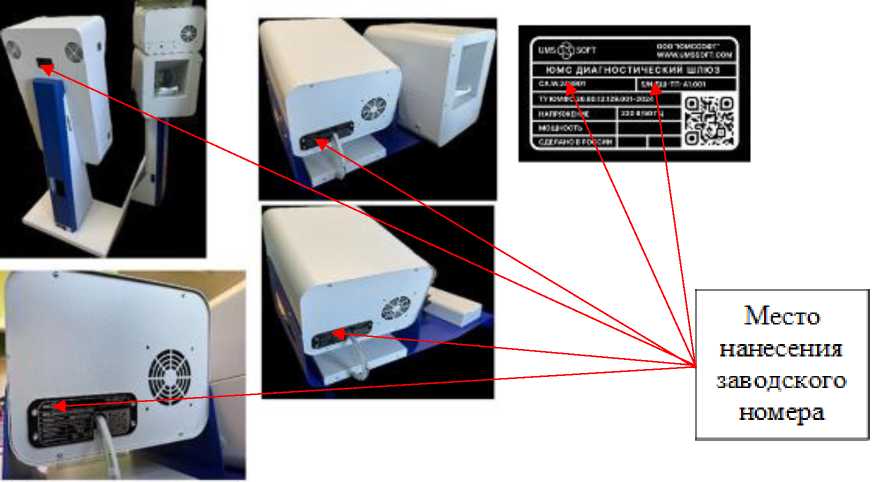

Рисунок 5 - Место нанесения заводских номеров на систему, ДШ

Пломбирование мест настройки (регулировки) ДШ не предусмотрено.

Возможность нанесения знака поверки на средство измерений не предусмотрена.

Заводские номера ИС, ДШ наносятся методом лазерной печати на табличку из алюминиевого листа, закрепленную на корпусе ДШ при помощи вытяжных заклепок.

Заводской номер ИС также указывается в Свидетельстве о приемке в Паспорте на ИС.

Заводские номера ДШ, входящих в состав ИС, также приводятся в паспорте ИС.

Заводской номер ИС формируется по правилу:

	СА.	W/L.	ХХ	ХХ	ХХ
Система		Операционная	2 последние	номер недели	Порядковый номер
автоматизированная		система	цифры	календарного	СИ по системе
		W - Windows	календарного	года	нумерации
		либо	года		предприятия-
		L - Linux			Номер в ГРСИ РФ: 95006-25 Производитель / заявитель: Общество с ограниченной ответственностью "ЮМССОФТ" (ООО "ЮМССОФТ"), г. Томск Год регистрации: 2025 Cрок действия реестра: 27.03.2030 Заказать поверку Похожие СИ 94992-25 2025 Резервуары стальные горизонтальные одностенные двухкамерные РГС-4 Общество с ограниченной ответственностью Производственно-монтажная компания "Практик" (ООО ПМК "Практик"), г. Москва Срок действия реестра: 27.03.2030 94993-25 2025 Анализаторы кислорода, азота, водорода ONH-600R Jiangsu Pinyan Photoelectric Technology Co., Ltd., Китай Срок действия реестра: 27.03.2030 94997-25 2025 Спектрофотометры атомно-абсорбционные Atom FC "Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd.", Китай Срок действия реестра: 27.03.2030 95001-25 2025 Трансформаторы напряжения JSQXH Shanghai Wusong Electric Industrial Co., Ltd, Китай Срок действия реестра: 27.03.2030 95002-25 2025 Трансформаторы напряжения JDQXH Shanghai Wusong Electric Industrial Co., Ltd, Китай Срок действия реестра: 27.03.2030 95003-25 2025 Осциллографы-мультиметры цифровые ADS-2000 Fujian Lilliput Optoelectronics Technology Co., Ltd., КНР Срок действия реестра: 27.03.2030 95005-25 2025 Системы автоматического контроля выбросов EcoMeteo CEMS Общество с ограниченной ответственностью "СервисСофт Инжиниринг" (ООО "СервисСофт Инжиниринг"), г. Москва Срок действия реестра: 27.03.2030 79207-25 2025 Счетчики дизельного топлива EUROSENS Закрытое акционерное общество "Мехатроника" (ЗАО "Мехатроника"), Республика Беларусь Срок действия реестра: 05.12.2029 94967-25 2025 Станции метеорологические автоматические всепогодные Золотой Век Общество с ограниченной ответственностью "Золотой Век" (ООО "Золотой Век"), г. Екатеринбург Срок действия реестра: 21.03.2030 94970-25 2025 Контроллеры программируемые логические ПЛК Багет-ПЛК1 Федеральное государственное автономное учреждение "Федеральный научный центр Научно-исследовательский институт системных исследований Национального исследовательского центра "Курчатовский институт" (НИЦ "Курчатовский институт" - Н Срок действия реестра: 21.03.2030 Поверка средств измерений Измерители электрических и магнитных величин Радиотехнические и радиоэлектронные измерители Теплофизические и температурные измерители Измерители физико-химического состава и свойств веществ Измерители акустических величин Измерители параметров потока, расхода, уровня, объема веществ Измерители времени и частоты Измерители давления, вакуумных измерений Измерители механических величин Измерители геометрических величин Оптико-физические измерители Медицинского назначения Поверка геодезических СИ Испытания средств измерений Испытания средств измерений в целях утверждения типа Внесение изменений, не влияющих на метрологические характеристики Внесение изменений, влияющих на метрологические характеристики Продление срока действия утвержденного типа Внесение изменений в части сведений об изготовителе/правообладателе средства измерений Внесение изменений в части сведений о месте осуществления деятельности Внесение изменений в части сведений о методике поверки Проведение исследований метрологических характеристик Проведение климатических испытаний продукции Разработка технической и эксплуатационной документации Проведение испытаний средств измерений на соответствие требованиям технических условий или технического задания Оформление Деклараций ТР ТС Библиотека Каталог категорий типов СИ Нормативно-техническая документация Государственные схемы поверки Нормативно-правовые акты Статьи О портале Партнерам Реквизиты Контакты Новости Вопрос-ответ % Акции
