| Номер в госреестре | 95008-25 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | ИП-80Х188 |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания ИП-80Х188 (далее по тексту - ИП) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Принцип действия ИП основан на преобразовании трехфазного переменного сетевого напряжения 230/400 В в постоянное стабилизированное напряжение для питания радиоэлектронной аппаратуры. В ИП реализованы режимы стабилизации напряжения и режим ограничения силы постоянного тока. Сетевое напряжение поступает на модуль преобразователя, который обеспечивает гальваническую развязку силовой цепи и потребления, преобразование напряжения и сглаживание пульсаций постоянного напряжения.
Конструктивно ИП представляет собой функционально законченное электронное устройство в металлическом корпусе, предусматривающем его установку в 19-ти дюймовую стойку. При установке в стойку ИП крепится механическим разборным соединением, выполненным в виде регулируемых направляющих. На лицевой панели ИП расположены элементы индикации значений напряжения и силы постоянного тока, сенсорные кнопки управления режимами работы, ручки энкодеров для установки значений напряжения и силы постоянного тока, светодиодные индикаторы. На задней панели ИП расположены разъемы LAN.
Заводской номер наносится на маркировочную табличку, расположенную на ИП, методом лазерной гравировки в виде цифрового кода.

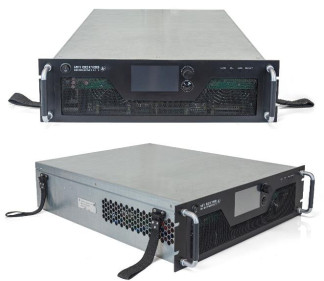

Общий вид ИП с указанием места нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Нанесение знака поверки на ИП не предусмотрено. Пломбирование мест настройки (регулировки) ИП не предусмотрено.
Цветовая гамма корпуса ИП может быть изменена по решению изготовителя в односторо ннем порядке.
Место нанесения знака
Место нанесения
утверждения типа
заводского номера
Рисунок 1 - Общий вид ИП с указанием места нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее - ПО) ИП состоит из встроенного и внешнего ПО. ПО выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИП нормированы с учетом влияния ПО.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Windows | Linux | |
| Идентификационное наименование ПО | unmsp math.dll | libunmsp math.so |
| Номер версии ПО (идентификационный код), не ниже | 1.0 | 1.0 |
| Цифровой идентификатор ПО | AFA7057D | 1C2C0DE0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизведений и измерений напряжения постоянного тока, В | от 10 до 80 |
| Дискретность установки напряжения, В | 0,01 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±(0,0005 • 1/вос+0,040+К-ДТ) |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,0005 • 17изм+0,040+К-ДТ) |
| Диапазоны воспроизведений и измерений силы постоянного тока, А | от 1 до 188 |
| Дискретность установки силы постоянного тока, А | 0,01 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А | ±(0,0015-/вос+0,28+К-ДТ) |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ±(0,0015Лзм+0,28+ЮДТ) |
| Нестабильность выходного напряжения постоянного тока при изменении тока нагрузки от 100 до 10 %, мВ, не более | 100 |
| Нестабильность выходной силы постоянного тока при изменении выходного напряжения на нагрузке от 90 до 10 % от конечного значений диапазона измерений, мА, не более | 188 |
| Уровень (СКЗ) пульсации выходного напряжения постоянного тока при выходном токе, соответствующем 90 % от конечного значения диапазона измерений, мВ, не более 1) | 50 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +22 80 от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| П р и м е ч а н и я: UB0C/IB0C — воспроизведенное ИП значение напряжения/силы постоянного тока. UU3M/IU3M — измеренное ИП значение напряжения/силы постоянного тока. K - температурный коэффициент. К = 0,0003^ UBOC/IBOC/UU3M/IU3M. ДТ - отклонение температуры окружающей среды от значения +18 °С (для интервала температур от +5 до +18 °С не включ.) или от значения +22 °С (для интервала температур св. +22 до +40 °С); ДТ = 0 °С (в интервале температур от +10 до +18 °С) 1) - в диапазоне частот от 20 Гц до 300 кГц. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока трехфазной сети, В - частота переменного тока, Гц | 230/400 50±3 |
| Потребляемая мощность, Вт, не более | 400 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 680х482х132,5 |
| Масса, кг, не более | 40 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +40 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на экранную панель ИП в виде самоклеящейся этикетки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания ИП-80Х188 | - | 1 шт. |
| Руководство по эксплуатации | ГВТУ.436337.001РЭ | 1 экз. |
| Паспорт | ГВТУ.436337.001ПС | 1 экз. |
| Комплект щупов UT-L41 с разъемом типа «Крокодил» | - | -1) |
| Провод ПУгВ 1х25,0 кв. мм с дополнительными наконечниками типа «О» | - | -1) |
| Примечание: 1) - опционально | ||
приведены в разделе «Методы поверки» документа ГВТУ.436337.001РЭ «Источники питания
ИП-80Х188. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
ГВТУ.436337.001ТУ «Источники питания ИП-80Х188. Технические условия».
