Главная Госреестр СИ Устройства весоизмерительные автоматические ЦЕТЖ-2402-ЧВ

Устройства весоизмерительные автоматические ЦЕТЖ-2402-ЧВ, 95028-25

Устройства весоизмерительные автоматические ЦЕТЖ-2402-ЧВ (далее - АВУ) предназначены для измерения массы, сортировки и маркировки фасованных товаров.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	95028-25
Наименование СИ	Устройства весоизмерительные автоматические
Обозначение типа СИ	ЦЕТЖ-2402-ЧВ
Изготовитель	Акционерное Общество "РУС- Индустрия" (АО "РУС-Индустрия"), пгт Северный, Белгородская обл.
Год регистрации	2025
Срок свидетельства	27.03.2030
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия АВУ основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал и преобразовании его в цифровой вид с помощью аналого-цифрового преобразователя (АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.

АВУ выполнены на единой конструктивной основе и состоят из грузоприемного устройства (ГПУ), платформа которого выполнена в виде транспортёра с электроприводом и терминала, закрепленного на стойке или на корпусе АВУ.

АВУ изготавливаются классов точности XIII(1) и Y(a) по ГОСТ Р 54796-2011

АВУ класса Y(a) укомплектованы встроенным принтером с аппликатором (марки-ратора) для нанесения этикеток (наклеек со значением масс упаковок и их стоимости).

АВУ используются в составе автоматических фасовочных линий вместе с оборудованием для вакуумной, стретч- и термоусадочной упаковки.

АВУ имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:

- полуавтоматическое устройство установки нуля (3.2.10.10);

- автоматическое устройство установки нуля (3.2.10.11);

- устройство первоначальной установки нуля (3.2.10.12);

- устройство слежения за нулем (3.2.10.13);

- полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);

- устройство предварительного задания (выборки) массы тары (3.2.10.17);

- запоминающие устройства для хранения параметров юстировки и настройки;

- интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, регулировки систем.

Для передачи данных используются интерфейсы RS 232/485, Ethernet, USB.

АВУ выпускаются в 4 модификациях; ЦЕТЖ-2402-ЧВ-6; ЦЕТЖ-2402-ЧВ-30;

ЦЕТЖ-2402-ЧВ-60, ЦЕТЖ-2402-ЧВПА-6, которые отличаются максимальными

нагрузками, габаритами, и в двух исполнениях - ЦЕТЖ-2402-ЧВ и ЦЕТЖ-2402-ЧВПА.

АВУ оборудованы сенсорным графическим дисплеем с контрастной индикацией, обеспечивающим простоту управления.

В состав АВУ входят:

- датчики весоизмерительные тензорезисторные Bend Beam, модификаций L6Q, производства «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55198-19;

- блок обработки информации, модификация МТДЛ-БИ156, производства ООО «Центр НИОКР»).

На корпусе АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение устройства;

- заводской номер весов по системе нумерации предприятия-изготовителя (формат -цифровой, способ нанесения - типографский);

- класс точности по ГОСТ Р 54796-2011;

- значение максимальной нагрузки (Max ..);

- значение минимальной нагрузки (Min ..);

- значение поверочного деления (e = .) и действительной цены деления (d);

- знак утверждения типа средства измерений;

- диапазон рабочих температур;

- параметры электрического питания;

- год изготовления.

АВУ при заказе имеют обозначения вида:

ЦЕТЖ-2402-ЧВ[Х]-[М],

где ЦЕТЖ-2402-ЧВ - обозначение типа;

[Х] - ПА или отсутствует;

[М] - значение максимальной нагрузки (Max), кг: 6; 30; 60.

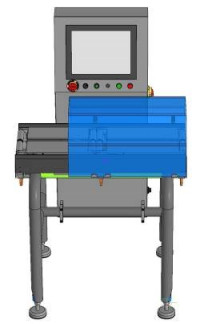

Общий вид АВУ представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и мест нанесения знака поверки представлены на рисунке 2.

исполнение ЦЕТЖ - 2402 - ЧВ

исполнение ЦЕТЖ - 2402 - ЧВПА

Места пломбировки

Рисунок 2 - Схема пломбировки корпуса терминалов от несанкционированного доступа и мест нанесения знака поверки

Рисунок 1 - Общий вид АВУ

Место нанесения знака поверки

Программное обеспечение

АВУ имеют встроенное программное обеспечение (далее - ПО), которое используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы.

Идентификация и защита метрологически значимой части ПО АВУ производится с помощью отображаемого на дисплее при включении АВУ номера версии ПО (идентификационного номера). Текущее значение цифрового идентификатора отображается в правом нижнем углу экрана при загрузке системы.

Для предотвращения воздействий и защиты законодательно контролируемых параметров служит:

- программная идентификация пользователя по имени и паролю;

- пароль, вводимый после поверки;

- пломбирование крышки блока АЦП, как показано на рисунке 2.

С целью исключения несанкционированного доступа к меню метрологических установок, крышка блока АЦП, расположенного в электронном блоке управления, пломбируется пломбой, установленной на медную проволоку, пропущенную через два болта, крепящих эту крышку.

Нормирование метрологических характеристик производится с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AVC
Номер версии (идентификационный номер) ПО	24.хх.хх
Цифровой идентификатор ПО	*
где х принимает значения от 0 до 9 и не относится к метрологически значимой части ПО * - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Технические характеристики

Класс точности по ГОСТ Р 54796-2011 ........................................................XIII и Yfc)

Значения Max, Min, е, d, числа поверочных делений (n) и производительности в зависимости от модификации АВУ приведены в таблице 2.

Таблица 2 - Метрологические характеристики модификаций АВУ

Модификация АВУ

Max, кг

Min, кг

e=d, г

Класс

Номер в ГРСИ РФ:

95028-25

Производитель / заявитель:

Акционерное Общество "РУС- Индустрия" (АО "РУС-Индустрия"), пгт Северный, Белгородская обл.

Год регистрации:

2025

Cрок действия реестра:

27.03.2030
