| Номер в госреестре | 95030-25 |
| Наименование СИ | Гайковерты электрические моментные |
| Обозначение типа СИ | NETW |
| Изготовитель | Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гайковерты электрические моментные NETW предназначены для измерений крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Принцип действия гайковертов электрических моментных NETW (далее по тексту -гайковерты) основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе гайковерта.
Конструктивно гайковерты состоят из корпуса с рукояткой, реакционного упора, редуктора и хвостовика с присоединительным квадратом. На рукоятке корпуса находятся кнопка запуска и кнопка выбора направления вращения при создании крутящего момента силы. На самом корпусе расположен потенциометр, с помощью которого устанавливается необходимый крутящий момент силы. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и механизм, который срабатывает при достижении установленного значения крутящего момента силы. Гайковерты воспроизводят крутящий момент силы по часовой стрелке. Гайковерты работают по часовой и против часовой стрелки, при этом контроль момента затяжки с заявленной погрешностью присутствует только при работе по часовой стрелке. Против часовой стрелки гайковерты просто откручивают, при этом контроль момента затяжки при работе гайковертами против часовой стрелки отсутствует. Гайковерты работают от электрической сети.
К данному типу средств измерений относятся гайковерты следующих модификаций: NETW-3D, NETW-3DB, NETW-5D, NETW-5DB, NETW-8D, NETW-8DB, NETW-12D, NETW-12DB, NETW-17D, NETW-17DB, NETW-21D, NETW-21DB, NETW-28D, NETW-28DB, NETW-31D, NETW-31DB, NETW-35D, NETW-35DB, NETW-40D, NETW-40DB, NETW-45D, NETW-45DB, NETW-60D, NETW-60DB, NETW-80D, NETW-80DB, NETW-100D, NETW-100DB, NETW-120D, NETW-120DB, NETW-8DA, NETW-8DAB ,NETW-12DA, NETW-12DAB, NETW-17DA, NETW-17DAB, NETW-21DA, NETW-21DAB, NETW-28DA, NETW-28DAB, NETW-31DA, NETW-31DAB, NETW-35DA, NETW-35DAB, NETW-40DA, NETW-40DAB, NETW-45DA, NETW-45DAB, NETW-60DA, NETW-60DAB, NETW-80DA, NETW-80DAB, NETW-100DA, NETW-100DAB, NETW-120DA, NETW-120DAB. Гайковерты отличаются исполнением - прямое и угловое исполнение, диапазонами воспроизведений крутящего момента силы, габаритными размерами и массы.
Обозначение модификации: NETW-XYZ, где NETW - обозначение гайковертов по каталогу производителя, Х - цифра обозначающая модель гайковерта, Y - комбинация знаков, обозначающая дополнительные признаки (D - прямое и/или DA - угловое исполнение) Z - комбинация знаков, обозначающая дополнительные признаки (коммуникация с внешним компьютером возможна по интерфейсу B - BLUETOOTH).
Пломбирование гайковертов не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией гайковертов.
Нанесение знака поверки на гайковерты не предусмотрено.
Серийный номер гайковертов в цифровом обозначении, состоящим из арабских цифр, наносится методом гравировки на корпус гайковерта в месте, указанном на рисунках 3 - 4.
Общий вид гайковертов представлен на рисунках 1 - 2.
Общий вид идентификационной таблички представлен на рисунке 5.

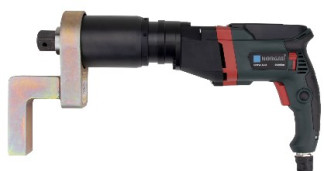

Рисунок 1 - Общий вид гайковертов (прямое исполнение)
Рисунок 2 - Общий вид гайковертов (угловое исполнение)
SW:33tK302
Место нанесения серийного номера
Рисунок 3 — Место нанесения серийного номера гайковертов (прямое исполнение)
Рисунок 4 - Место нанесения серийного номера гайковертов (угловое исполнение)
Рисунок 5 - Общий вид идентификационной таблички
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон воспроизведений крутящего момента силы, Н^м | Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
| NETW-3D | от 100 до 300 | ±5 |
| NETW-3DB | от 100 до 300 | |
| NETW-5D | от 150 до 500 | |
| NETW-5DB | от 150 до 500 | |
| NETW-8D | от 250 до 800 | |
| NETW-8DB | от 250 до 800 | |
| NETW-12D | от 350 до 1200 | |
| NETW-12DB | от 350 до 1200 | |
| NETW-17D | от 510 до 1700 | |
| NETW-17DB | от 510 до 1700 | |
| NETW-21D | от 630 до 2100 | |
| NETW-21DB | от 630 до 2100 | |
| NETW-28D | от 840 до 2800 | |
| NETW-28DB | от 840 до 2800 | |
| NETW-31D | от 950 до 3100 | |
| NETW-31DB | от 950 до 3100 | |
| NETW-35D | от 1050 до 3500 | |
| NETW-35DB | от 1050 до 3500 | |
| NETW-40D | от 1200 до 4000 | |
| NETW-40DB | от 1200 до 4000 | |
| NETW-45D | от 1350 до 4500 | |
| NETW-45DB | от 1350 до 4500 | |
| NETW-60D | от 2000 до 6000 | |
| NETW-60DB | от 2000 до 6000 | |
| NETW-80D | от 2400 до 8000 | |
| NETW-80DB | от 2400 до 8000 | |
| NETW-100D | от 3000 до 10000 | |
| NETW-100DB | от 3000 до 10000 | |
| NETW-120D | от 3600 до 12000 | |
| NETW-120DB | от 3600 до 12000 | |
| NETW-8DA | от 250 до 800 | |
| NETW-8DAB | от 250 до 800 | |
| NETW-12DA | от 350 до 1200 | |
| NETW-12DAB | от 350 до 1200 |
Продолжение таблицы 1
| Модификация | Диапазон воспроизведений крутящего момента силы, Н^м | Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
| NETW-17DA | от 510 до 1700 | ±5 |
| NETW-17DAB | от 510 до 1700 | |
| NETW-21DA | от 630 до 2100 | |
| NETW-21DAB | от 630 до 2100 | |
| NETW-28DA | от 840 до 2800 | |
| NETW-28DAB | от 840 до 2800 | |
| NETW-31DA | от 950 до 3100 | |
| NETW-31DAB | от 950 до 3100 | |
| NETW-35DA | от 1050 до 3500 | |
| NETW-35DAB | от 1050 до 3500 | |
| NETW-40DA | от 1200 до 4000 | |
| NETW-40DAB | от 1200 до 4000 | |
| NETW-45DA | от 1350 до 4500 | |
| NETW-45DAB | от 1350 до 4500 | |
| NETW-60DA | от 2000 до 6000 | |
| NETW-60DAB | от 2000 до 6000 | |
| NETW-80DA | от 2400 до 8000 | |
| NETW-80DAB | от 2400 до 8000 | |
| NETW-100DA | от 3000 до 10000 | |
| NETW-100DAB | от 3000 до 10000 | |
| NETW-120DA | от 3600 до 12000 | |
| NETW-120DAB | от 3600 до 12000 |
Таблица 2 - Технические характеристики
| Модификация | Размер присоединительных элементов, мм | Габаритные размеры (длина), мм, не более | Масса, кг, не более |
| NETW-3D | 19,05x19,05 | 370 | 4,3 |
| NETW-3DB | 19,05x19,05 | 370 | 4,3 |
| NETW-5D | 19,05x19,05 | 370 | 4,3 |
| NETW-5DB | 19,05x19,05 | 370 | 4,3 |
| NETW-8D | 19,05x19,05 | 410 | 5 |
| NETW-8DB | 19,05x19,05 | 410 | 5 |
| NETW-12D | 19,05x19,05 | 410 | 5,1 |
| NETW-12DB | 19,05x19,05 | 410 | 5,1 |
| NETW-17D | 25,40x25,40 | 430 | 6,1 |
| NETW-17DB | 25,40x25,40 | 430 | 6,1 |
| NETW-21D | 25,40x25,40 | 430 | 6,1 |
| NETW-21DB | 25,40x25,40 | 430 | 6,1 |
| NETW-28D | 25,40x25,40 | 440 | 6,7 |
| NETW-28DB | 25,40x25,40 | 440 | 6,7 |
Продолжение таблицы 2
| Модификация | Размер присоединительных элементов, мм | Габаритные размеры (длина), мм, не более | Масса, кг, не более |
| NETW-31D | 25,40x25,40 | 440 | 6,7 |
| NETW-31DB | 25,40x25,40 | 440 | 6,7 |
| NETW-35D | 25,40x25,40 | 455 | 7,2 |
| NETW-35DB | 25,40x25,40 | 455 | 7,2 |
| NETW-40D | 25,40x25,40 | 460 | 8,2 |
| NETW-40DB | 25,40x25,40 | 460 | 8,2 |
| NETW-45D | 25,40x25,40 38,10x38,10* | 460 | 9,8 |
| NETW-45DB | 25,40x25,40 38,10x38,10* | 460 | 9,8 |
| NETW-60D | 38,10x38,10 | 470 | 11,2 |
| NETW-60DB | 38,10x38,10 | 470 | 11,2 |
| NETW-80D | 38,10x38,10 | 470 | 11,2 |
| NETW-80DB | 38,10x38,10 | 470 | 11,2 |
| NETW-100D | 38,10x38,10 | 560 | 18 |
| NETW-100DB | 38,10x38,10 | 560 | 18 |
| NETW-120D | 38,10x38,10 | 560 | 18 |
| NETW-120DB | 38,10x38,10 | 560 | 18 |
| NETW-8DA | 19,05x19,05 | 390 | 7,5 |
| NETW-8DAB | 19,05x19,05 | 390 | 7,5 |
| NETW-12DA | 19,05x19,05 | 390 | 7,6 |
| NETW-12DAB | 19,05x19,05 | 390 | 7,6 |
| NETW-17DA | 25,40x25,40 | 400 | 8,7 |
| NETW-17DAB | 25,40x25,40 | 400 | 8,7 |
| NETW-21DA | 25,40x25,40 | 400 | 8,7 |
| NETW-21DAB | 25,40x25,40 | 400 | 8,7 |
| NETW-28DA | 25,40x25,40 | 400 | 9,1 |
| NETW-28DAB | 25,40x25,40 | 400 | 9,1 |
| NETW-31DA | 25,40x25,40 | 400 | 9,1 |
| NETW-31DAB | 25,40x25,40 | 400 | 9,1 |
| NETW-35DA | 25,40x25,40 | 400 | 9,7 |
| NETW-35DAB | 25,40x25,40 | 400 | 9,7 |
| NETW-40DA | 25,40x25,40 | 400 | 9,7 |
| NETW-40DAB | 25,40x25,40 | 400 | 9,7 |
| NETW-45DA | 25,40x25,40 38,10x38,10* | 400 | 10,9 |
| NETW-45DAB | 25,40x25,40 38,10x38,10* | 400 | 10,9 |
| NETW-60DA | 38,10x38,10 | 410 | 12,6 |
| NETW-60DAB | 38,10x38,10 | 410 | 12,6 |
| NETW-80DA | 38,10x38,10 | 410 | 13,6 |
| NETW-80DAB | 38,10x38,10 | 410 | 13,6 |
Окончание таблицы 2
| Модификация | Размер присоединительных элементов, мм | Габаритные размеры (длина), мм, не более | Масса, кг, не более |
| NETW-100DA | 38,10x38,10 | 420 | 20,8 |
| NETW-100DAB | 38,10x38,10 | 420 | 20,8 |
| NETW-120DA | 38,10x38,10 | 420 | 20,9 |
| NETW-120DAB | 38,10x38,10 | 420 | 20,9 |
| * - Модификации NETW-45D, NETW-45 изготавливается с двумя сменными квадратами. * * - Модификации с постфиксом DB и DAB по Bluetooth. | DB и NETW-45DA, NETW-45DAB изготавливаются с передачей данных | ||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-22 50±1 |
| Условия эксплуатации: - рабочий диапазон температур, °С - относительная влажность воздуха, % | от -20 до +70 от 40 до 80 |
Таблица 4 - Параметры надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
наносится на титульный лист руководства по эксплуатации типографическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гайковерт электрический моментный | NETW (модификация по заказу) | 1 шт. |
| Реакционный упор | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | ГЭМ.01.057001.ПС ГЭМ.01.057002.ПС | 1 экз. Зависит от модификации |
| Кейс | - | 1 шт. |
| Дополнительные комплектующие элементы (насадки, удлинители, вставки приварочные кольца, головки, упоры) | - | по отдельному заказу |
приведены в разделе 5 «Принцип работы» руководства по эксплуатации.
Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
ТУ 28.24.11-001-49360276-2022 Гайковерты электрические моментные NETW.
Технические условия.
