| Номер в госреестре | 95031-25 |
| Наименование СИ | Гайковерты аккумуляторные моментные |
| Обозначение типа СИ | NBTW |
| Изготовитель | Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гайковерты аккумуляторные моментные NBTW предназначены для измерений крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Принцип действия гайковертов аккумуляторных моментных NBTW (далее - гайковерты) основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе гайковерта.
Конструктивно гайковерты состоят из корпуса с рукояткой, реакционного упора, редуктора и хвостовика с присоединительным квадратом. На рукоятке корпуса находятся кнопка запуска и кнопка выбора направления вращения при создании крутящего момента силы. На самом корпусе расположен потенциометр, с помощью которого устанавливается необходимый крутящий момент силы. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и механизм, который срабатывает при достижении установленного значения крутящего момента силы. Гайковерты воспроизводят крутящий момент силы по часовой стрелке. Гайковерты работают по часовой и против часовой стрелки, при этом контроль момента затяжки с заявленной погрешностью присутствует только при работе по часовой стрелке. Против часовой стрелки гайковерты просто откручивают, при этом контроль момента затяжки при работе гайковертами против часовой стрелки отсутствует. Гайковерты работают от аккумуляторной батареи.
К данному типу средств измерений относятся гайковерты следующих модификаций: NBTW-3L, NBTW-3LB, NBTW-5L, NBTW-5LB, NBTW-7L, NBTW-7LB, NBTW-8L, NBTW-8LB, NBTW-12L, NBTW-12LB, NBTW-14L, NBTW-14LB, NBTW-17L, NBTW-17LB, NBTW-21L, NBTW-21LB, NBTW-28L, NBTW-28LB, NBTW-31L, NBTW-31LB, NBTW-40L, NBTW-40LB, NBTW-46L, NBTW-46LB, NBTW-60L, NBTW-60LB, NBTW-80L, NBTW-80LB. Гайковерты отличаются диапазонами измерений крутящего момента силы, габаритными размерами и массой.
Обозначение модификации: NBTW-XZ, где NBTW - обозначение гайковертов по каталогу производителя, Х - цифра, обозначающая модель гайковерта, Z - комбинация знаков, обозначающая дополнительные признаки (коммуникация с внешним компьютером возможна по интерфейсу B - BLUETOOTH).
Пломбирование гайковертов не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией гайковертов.
Нанесение знака поверки на гайковерты не предусмотрено.
Серийный номер гайковертов в цифровом виде, состоящего из арабских цифр, наносится методом гравировки на корпус гайковерта в месте, указанном на рисунке 2.
Общий вид гайковертов аккумуляторных моментных NBTW представлен на рисунке 1.
Место нанесения серийного номера представлен на рисунках 2.
Общий вид идентификационной таблички представлен на рисунке 3.

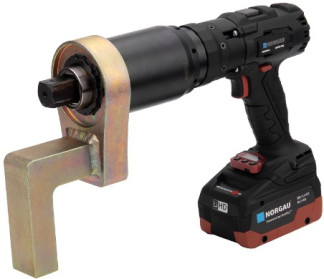

Рисунок 1 — Общий вид средства измерений
Рисунок 2 - Место нанесения серийного номера
Рисунок 3 - Общий вид идентификационной таблички
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
| NBTW-3L | от 100 до 300 | ±4 |
| NBTW-3LB | от 100 до 300 | |
| NBTW-5L | от 150 до 500 | |
| NBTW-5LB | от 150 до 500 | |
| NBTW-7L | от 180 до 700 | |
| NBTW-7LB | от 180 до 700 | |
| NBTW-8L | от 200 до 800 | |
| NBTW-8LB | от 200 до 800 | |
| NBTW-12L | от 300 до 1200 | |
| NBTW-12LB | от 300 до 1200 | |
| NBTW-14L | от 350 до 1350 | |
| NBTW-14LB | от 350 до 1350 | |
| NBTW-17L | от 450 до 1700 | |
| NBTW-17LB | от 450 до 1700 | |
| NBTW-21L | от 550 до 2100 | |
| NBTW-21LB | от 550 до 2100 | |
| NBTW-28L | от 700 до 2800 | |
| NBTW-28LB | от 700 до 2800 | |
| NBTW-31L | от 780 до 3100 | |
| NBTW-31LB | от 780 до 3100 | |
| NBTW-40L | от 1000 до 4000 | |
| NBTW-40LB | от 1000 до 4000 | |
| NBTW-46L | от 1150 до 4500 | |
| NBTW-46LB | от 1150 до 4500 | |
| NBTW-60L | от 1500 до 6000 |
Продолжение таблицы 1
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
| NBTW-60LB | от 1500 до 6000 | ±4 |
| NBTW-80L | от 2000 до 8000 | |
| NBTW-80LB | от 2000 до 8000 |
Таблица 2 - Технические характеристики
| Модификация | Размер присоединительных элементов, мм | Габаритные размеры (длина) мм, не более | Масса, кг, не более |
| NBTW-3L | 19,05 х 19,05 | 260 | 4 |
| NBTW-3LB | 19,05 х 19,05 | 260 | 4 |
| NBTW-5L | 19,05 х 19,05 | 260 | 4 |
| NBTW-5LB | 19,05 х 19,05 | 260 | 4 |
| NBTW-7L | 19,05 х 19,05 | 280 | 4,5 |
| NBTW-7LB | 19,05 х 19,05 | 280 | 4,5 |
| NBTW-8L | 19,05 х 19,05 | 300 | 4,5 |
| NBTW-8LB | 19,05 х 19,05 | 300 | 4,5 |
| NBTW-12L | 19,05 х 19,05 | 300 | 5 |
| NBTW-12LB | 19,05 х 19,05 | 300 | 5 |
| NBTW-14L | 19,05 х 19,05 | 300 | 5 |
| NBTW-14LB | 19,05 х 19,05 | 300 | 5 |
| NBTW-17L | 25,40 х 25,40 | 320 | 5,5 |
| NBTW-17LB | 25,40 х 25,40 | 320 | 5,5 |
| NBTW-21L | 25,40 х 25,40 | 320 | 5,8 |
| NBTW-21LB | 25,40 х 25,40 | 320 | 5,8 |
| NBTW-28L | 25,40 х 25,40 | 330 | 6 |
| NBTW-28LB | 25,40 х 25,40 | 330 | 6 |
| NBTW-31L | 25,40 х 25,40 | 340 | 7 |
| NBTW-31LB | 25,40 х 25,40 | 340 | 7 |
| NBTW-40L | 25,40 х 25,40 | 340 | 7 |
| NBTW-40LB | 25,40 х 25,40 | 340 | 7 |
| NBTW-46L | 25,40 х 25,40 38,10 х 38,10* | 360 | 8,8 |
| NBTW-46LB | 25,40 х 25,40 38,10 х 38,10* | 360 | 8,8 |
| NBTW-60L | 38,10 х 38,10 | 380 | 11,5 |
| NBTW-60LB | 38,10 х 38,10 | 380 | 11,5 |
| NBTW-80L | 38,10 х 38,10 | 380 | 12 |
| NBTW-80LB | 38,10 х 38,10 | 380 | 12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +70 от 40 до 80 | ||
| * Модификации NBTW-46L и NBTW-46LB изготавливаются с двумя сменными квадратами. | |||
аблица 3 - Параметры надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
наносится на титульный лист руководства по эксплуатации типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гайковерт аккумуляторный моментный | NBTW (модификация по заказу) | 1 шт. |
| Реакционный упор | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт изделия | ГАМ.01.057003.ПС | 1 экз. Зависит от модификации |
| Кейс | - | 1 шт. |
| Дополнительные комплектующие элементы (насадки, удлинители, вставки приварочные кольца, головки, упоры) | - | по отдельному заказу |
приведены в разделе 5 «Принцип работы» руководства по эксплуатации.
Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
ТУ 28.24.12-001-49360276-2021 «Гайковерты аккумуляторные моментные NBTW. Технические условия».
