Номер в госреестре | 95032-25 |
Наименование СИ | Линейки поверочные |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.), г. Челябинск |
Год регистрации | 2025 |
Срок свидетельства | 27.03.2030 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Линейки поверочные (далее по тексту - линейки) предназначены для измерений отклонений от прямолинейности и плоскостности плоских поверхностей изделий контактным методом.
Принцип действия линеек основан на измерении линейных отклонений от профиля (поверхности) контролируемого изделия до профиля (поверхности) линейки путем сравнения профиля (поверхности) контролируемого изделия с профилем (поверхностью) линейки и на методе «пятен на краску» при контроле плоскостности деталей.
Линейки выпускаются в следующих модификациях:
- ЛД - лекальные с двухсторонним скосом;
- ШП - с широкой рабочей поверхностью прямоугольного сечения;
- ШД - с широкой рабочей поверхностью двутаврового сечения;
- ШМ - с широкой рабочей поверхностью, мостики;
- УТ - угловые трехгранные.
Линейки изготовлены из:
- ЛД, ШП и ШД - закаленной нержавеющей стали;
- ШМ и УТ - чугуна.
Линейки выпускаются под товарным знаком. L . Товарный знак наносится на линейки методом лазерной гравировки, или на маркировочную табличку методом лазерной гравировки, или типографским способом и на паспорт типографским способом.
Общий вид линеек и обозначение основных размеров представлены на рисунках 1-5.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на линейки методом лазерной гравировки, или на маркировочную табличку методом лазерной гравировки или типографским способом.
Пломбирование линеек не предусмотрено.
Место нанесения заводского номера и знака утверждения типа

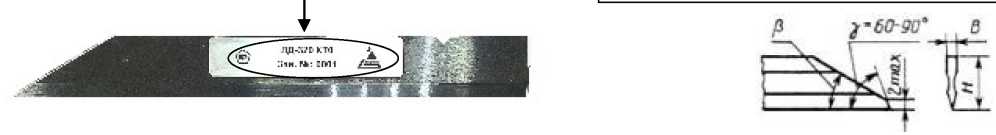

Р и с у н о к 1 - Общий вид, обозначение основных размеров линеек ЛД
Рисунок 2 - Общий вид, обозначение основных размеров линеек ШП
Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа
Р и с ун о к 3 - Общий вид, обозначение основных размеров линеек ШД
Место нанесения заводского номера и знака утверждения типа
Р и с ун о к 4 - Общий вид, обозначение основных размеров линеек ШМ
Место нанесения заводского номера и знака утверждения типа
Р и с ун о к 5 - Общий вид, обозначение основных размеров линеек УТ
Таблица 1- Основные размеры, классы точности
Модификация | Размеры | Класс точности по ГОСТ 8026-92 | ||||
L, мм | H, мм | B, мм | а,...° | в,.° | ||
ЛД | 50 | 22 | 6 | — | от 44 до 46 | 0; 1 |
80 | 22 | 6 | — | от 29 до 31 | 0; 1 | |
125 | 27 | 6 | — | от 29 до 31 | 0; 1 | |
200 | 30 | 8 | — | от 29 до 31 | 0; 1 | |
320 | 40 | 8 | — | от 29 до 31 | 0; 1 | |
500 | 50 | 10 | — | от 29 до 31 | 0; 1 | |
ШП | 400 | — | 6 | — | — | 1; 2 |
630 | — | 10 | — | — | 1; 2 | |
ШД | 630 | — | 14 | — | — | 1; 2 |
1000 | — | 16 | — | — | 1; 2 | |
1600 | — | 18 | — | — | 1; 2 | |
2000 | — | 18 | — | — | 1; 2 | |
2500 | — | 20 | — | — | 1; 2 | |
3000 | — | 20 | — | — | 1; 2 | |
ШМ | 400 | — | 50 | — | — | 1; 2 |
630 | — | 50 | — | — | 1; 2 | |
1000 | — | 60 | — | — | 1; 2 | |
1600 | — | 80 | — | — | 1; 2 | |
2000 | — | 90 | — | — | 1; 2 | |
2500 | — | 100 | — | — | 1; 2 | |
3000 | — | 110 | — | — | 1; 2 | |
УТ | 400 | — | — | 45, 55 и 60 | 1; 2 | |
630 | — | — | 45, 55 и 60 | 1; 2 | ||
1000 | — | — | 45, 55 и 60 | 1; 2 |
Таблица 2 - Допуски прямолинейности рабочих поверхностей линейки модификации ЛД в диапазоне угла наклона линеек ±20° от среднего положения
L, мм | Допуск прямолинейности, мкм | |
Класс точности | ||
0 | 1 | |
50 | 0,6 | 1,0 |
80 | 0,6 | 1,2 |
125 | 0,6 | 1,6 |
200 | 1,2 | 2,0 |
320 | 1,6 | 2,5 |
500 | 2,0 | 3,0 |
Таблица 3 - Допуски плоскостности рабочих поверхностей линеек ШП и ШД при их
установке на две опоры, расположенные против нанесенных на линейки рисок, допуски плоскостности линеек ШМ и УТ, допуски параллельности рабочих поверхностей линеек модификации ШП и ШД, а также допуски перпендикулярности боковых поверхностей рабочим поверхностям линеек ШП и ШМ_________________________________________________
Длина линейки L, мм | Допуск плоскостности, мкм | Допуск параллельности, мкм | Допуск перпендикулярности, мкм | ||
для классов точности | |||||
1 | 2 | 1 | 2 | 1 и 2 | |
400 | 6 | 10 | 10 | 16 | 40 |
630 | 8 | 12 | 12 | 20 | 40 |
1000 | 10 | 16 | 16 | 25 | 40 |
1600 | 16 | 25 | 25 | 40 | 40 |
2000 | 20 | 30 | 30 | 50 | 40 |
2500 | 25 | 40 | 40 | 60 | 40 |
3000 | 30 | 50 | 50 | 80 | 40 |
Примечание - Указанные требования к допускам плоскостности и параллельности линеек ШП и ШД и допускам плоскостности линеек ШМ и УТ не распространяют на зону, расположенную на расстоянии 1 мм от края в поперечном направлении при длине линеек до 2500 мм и 1,5 мм при длине линеек более 2500 мм, а в продольном направлении на расстоянии 5 мм от края при длине до 2500 мм и на расстоянии 10 мм при длине линеек более 2500 мм. |
Т а б л и ц а 4 - Параметр шероховатости Ra механически обработанных поверхностей
линеек по ГОСТ 2789-73
Модификация | Длина линейки L, мм | Параметр шероховатости поверхностей Ra, мкм, не более | |||
для линеек классов точности | прилегающих к рабочим поверхностям | ||||
0 | 1 | 2 | |||
ЛД | до 500 | 0,04 | 0,04 | — | 0,32 |
ШП | до 630 | — | 0,32 | 0,63 | 1,25 |
ШД | до 1000 | — | 0,32 | 0,63 | 1,25 |
св.1000 | — | 0,63 | 1,25 | ||
ШМ | до 1000 | — | 0,32 | 0,63 | 1,25 |
св.1000 | — | 0,63 | 1,25 | ||
УТ | до 1000 | — | 0,32 | 0,63 | — |
П р и м е ч а н и е - Базовая длина для шероховатости поверхности устанавливается:
- Ra < 0,32 мкм - 0,25 мм;
- Ra > 0,32 мкм - 0,80 мм.
Т а б л и ц а 5 - Общие технические характеристики
Наименование характеристики | Значение |
Отклонение угла а от номинального значения линеек УТ, не более: - для класса точности 1 - для класса точности 2 | ±5,0' ±10' |
Шаброванные рабочие поверхности линеек ШМ и УТ, предназначенные для работы по методу «пятен на краску» при проверке по краске должны иметь число пятен в квадрате со стороной 25 мм не менее: - для класса точности 1 - для класса точности 2 | 25 20 |
Продолжение таблицы 5
Наименование характеристики | Значение |
Средний срок службы, лет | 8 |
Примечание - Указанные требования к числу пятен не распространяют на зону, расположенную на расстоянии 1 мм от края в поперечном направлении при длине линеек до 2500 мм и 1,5 мм при длине линеек более 2500 мм, а в продольном направлении на расстоянии 5 мм от края при длине до 2500 мм и на расстоянии 10 мм при длине линеек более 2500 мм. |
Таблица 6 - Условия эксплуатации
Длина линейки L, мм | Температура окружающей среды, °С | |||||
модификация | ||||||
ЛД | ШП | ШД | УТ | ШМ | ||
для классов точности | ||||||
0, 1 | 1 и 2 | 1 и 2 | 1 и 2 | 1 | 2 | |
400 | от +15 до +25 | от +15 до +25 | от +15 до +25 | от +15 до +25 | от +15 до +25 | от +15 до +25 |
630 | ||||||
1000 | — | от +16 до +24 | ||||
1600 | — | от +17 до +23 | ||||
2000 | от +16 до +24 | |||||
2500 | ||||||
3000 |
наносится на линейки методом лазерной гравировки, или на маркировочную табличку методом лазерной гравировки, или типографским способом и на паспорт типографским способом.
Т а б л и ц а 7 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Линейка поверочная | ЛД, ШП, ШД, ШМ, УТ | 1 шт. |
Футляр | — | 1 шт. |
Паспорт | ЛД.00.001 ПС ЛП.00.001 ПС ШМ.00.001 ПС УТ.00.001 ПС | 1 шт. |
приведены в разделе 5 «Принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;
ГОСТ 8026-92 «Линейки поверочные. Технические условия».
