| Номер в госреестре | 95033-25 |
| Наименование СИ | Прогибомеры |
| Обозначение типа СИ | ПМ |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прогибомеры ПМ (далее - прогибомеры) предназначены для измерений линейных перемещений отдельных точек конструкции при нагружении их статическими нагрузками.
Принцип действия заключается в том, что измеряемое перемещение контролируемого объекта передаётся с помощью струны ведущему блоку и через передаточный механизм -стрелке. Один конец струны закрепляется на непосредственно контролируемой конструкции или на жёстком репере, перекидывается, не менее чем одним витком через ведущий блок, и натягивается грузом. По отклонению стрелки относительно шкалы и указателю оборотов стрелки определяется величина измеряемого перемещения.
Прогибомер состоит из отсчётного устройства и струбцины. С лицевой стороны отсчётного устройства расположен циферблат со шкалой, стрелка и указатель числа оборотов стрелки. С обратной стороны корпуса отсчётного устройства расположен ведущий блок. В корпус отсчётного устройства встроен передаточный механизм, состоящий из ведущей шестерни, неподвижно посаженной на ведущем блоке, и триба, на оси которого укреплена стрелка. На корпусе закреплён кронштейн, служащий присоединительным элементом для установки отсчётного устройства в одном из трёх отверстий струбцины, которая крепится на жёстком репере или непосредственно на перемещаемой конструкции. Прогибомер снабжён натяжным грузом.
Прогибомеры выпускаются под товарным знаком Ы.
Пломбирование прогибомеров не предусмотрено.
Нанесение знака поверки на корпус прогибомеров не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на корпус отсчётного устройства методом штамповки.
Общий вид прогибомера с указанием места нанесения товарного знака приведен на рисунке 1. Цвет покрытия прогибомеров определяется при заказе.
Места нанесения заводского номера и знака утверждения типа указаны на рис. 2.

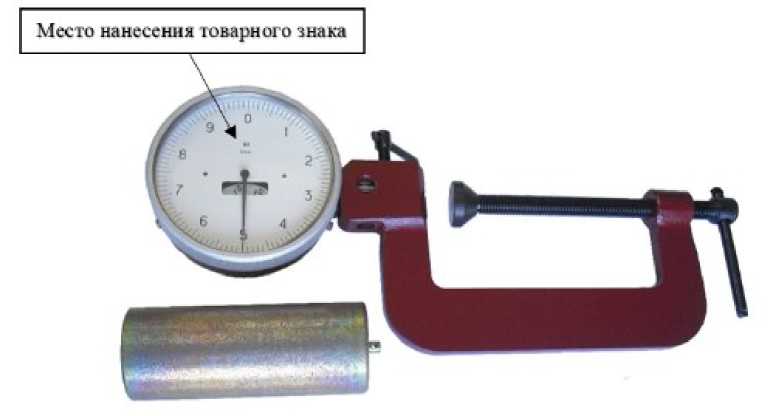

Рисунок 1 - Общий вид средства измерений с указанием места нанесения товарного знака

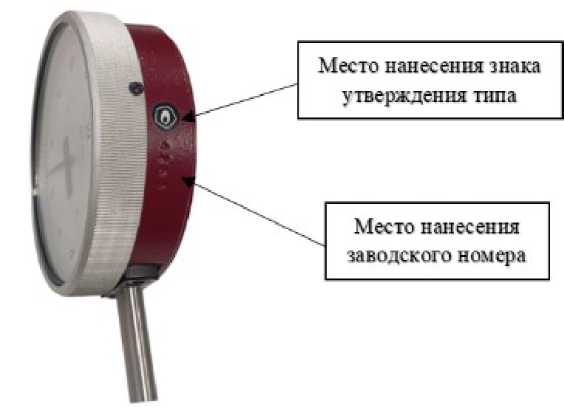

Рисунок 2- Места нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных перемещений, мм | от 0 до 100 |
| Цена деления шкалы отсчётного устройства, мм | 0,1 |
| Пределы допускаемой абсолютной погрешности отсчётного устройства на любом участке диапазона измерений в пределах, мм: - от 0 до 10 мм включ. - св. 10 до 100 мм | ± 0,1 ± 0,5 |
| Размах показаний отсчётного устройства, мм, не более | 0,1 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Диаметр ведущего блока, мм | от 31,52 до 31,54 |
| Чувствительность передаточного механизма, г, не более | 50 |
| Масса натяжного груза, кг | от 0,95 до 1,05 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 280х125х50 |
| Масса (без натяжного груза), кг, не более | 1,3 |
| Диапазон толщин, зажимаемых струбциной, мм | от 0 до 100 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от - 20 до + 35 80 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 5 |
наносится на корпус отсчётного устройства методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прогибомер | ПМ | 1 шт. |
| Футляр | — | 1 шт. |
| Прогибомер ПМ. Руководство по эксплуатации | ПМ.00.000 РЭ | 1 экз. |
приведены в разделе 2.3 «Использование прогибомера» документа ПМ.00.000 РЭ «Прогибомер ПМ. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. №2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.33-018-43173171-24 «Прогибомер ПМ. Технические условия».
