| Номер в госреестре | 95037-25 |
| Наименование СИ | Весы вагонные электронные |
| Обозначение типа СИ | ВЕКТОР |
| Изготовитель | Общество с ограниченной ответственностью "Компания "Тензосила" (ООО "Компания "Тензосила"), г. Воронеж |
| Год регистрации | 2025 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы вагонные электронные ВЕКТОР (далее - весы) предназначены для измерения массы вагонов и другого рельсового транспорта в статическом режиме.
Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в электрический сигнал, пропорциональные массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Сигналы датчиков передаются на устройство обработки сигналов (далее - УОС) и/или на весоизмерительный прибор (индикатор или терминал: Т.2.2.2 или Т.2.2.5 ГОСТ OIML R 76-1-2011 в зависимости от вида датчиков, далее - ВИП).
УОС - шкаф с электронным оборудованием, выполняющим обработку и преобразование сигналов от тензодатчиков с последующим выводом результата измерения массы на собственный дисплей и/или на цифровой интерфейс для дальнейшей передачи на удаленный дисплей, табло, автоматизированное рабочее место или др.
Весы состоят из грузоприемного устройства (далее - ГПУ) и УОС (и/или ВИП).
ГПУ размещается на участке железнодорожного пути и включает в себя от одной до 16 платформ. Платформа представляет собой металлическую или железобетонную конструкцию с рельсами, которая опирается на весоизмерительные тензорезисторные датчики (далее - датчики), и может состоять из секций, которые могут иметь общие точки опоры.
В зависимости от модификации весов, платформы могут быть выделены в комбинации, представляющие собой самостоятельные ГПУ, управление которыми производится при помощи устройства переключения ГПУ. Информация о принадлежности платформ к конкретному ГПУ приведена на УОС, ВИП и/или отображается на удаленном дисплее, табло, дисплее ПК.
ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание (свайное, металлическое, щебёночное).
В зависимости от комплектации в ГПУ используются следующие аналоговые датчики:
- датчики весоизмерительные тензорезисторные С, модификации С16А (регистрационный № 60480-15), производство «Hottinger Baldwin Messtechnik GmbH»,
Германия;
датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14), производство «CAS Corporation», Республика Корея;
- датчики весоизмерительные МВ150 (регистрационный № 44780-10), производство АО «ВИК «Тензо-М», Россия;
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификаций HM9B, BM14G, HM14H1, BM14K (регистрационный № 55371-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», КНР;
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZSFY (регистрационный № 75819-19), производство «KELI SENSING
TECHNOLODY (NINGBO) CO., LTD», Китай;
- датчики весоизмерительные тензорезисторные М, модификаций М70, М100
(регистрационный № 53673-13), производство АО «ВИК «Тензо-М», Россия.
В зависимости от комплектации в ГПУ используются следующие цифровые датчики:
- датчики весоизмерительные тензорезисторные С, модификации C16i (регистрационный № 60480-15), производство «Hottinger Baldwin Messtechnik GmbH»,
Германия;
- датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13), производство «CAS Corporation», Республика Корея;
- датчики весоизмерительные тензорезисторные Digital Load Cell, модификаций DHM9B, DBM14G (регистрационный № 55634-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификаций ZSFY-D, EDS-D, EDSK-D, SDS-D (регистрационный № 75819-19),
производство «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай;
- датчики весоизмерительные тензорезисторные QS, модификации QS-D (регистрационный № 78206-20), производство «KELISENSING TECHNOLOGY (NINGBO) CO., LTD», Китай.
В зависимости от комплектации в весах используются следующие обрабатывающие аналоговый сигнал ВИП:
- приборы весоизмерительные МИ, модификации МИ ВДА/12ЯС (регистрационный № 61378-15), производство ООО «МИДЛиК», Россия;
- приборы весоизмерительные ТИТАН, модификации ТИТАН 12 (регистрационный № 83635-21), производство «Shanghai Yaohua Weighing System Co., LTD», Китай;
- приборы весоизмерительные Микросим, модификации М0601 (регистрационный № 75654-19), производство ООО НПП «Метра», Россия.
В зависимости от комплектации в весах используются следующие обрабатывающие цифровой сигнал ВИП:
- приборы весоизмерительные ТИТАН, модификации ТИТАН 3ЦС (регистрационный № 83635-21), производство «Shanghai Yaohua Weighing System Co., Ltd.», Китай;
- приборы весоизмерительные МИ, модификации МИ ВДА/12ЦС (регистрационный № 61378-15), производство ООО «МИДЛиК», Россия;
- прибор весоизмерительный XK3190-DS3, производство «Shanghai Yaohua Weighing System Co., Ltd.», КНР.
В зависимости от комплектации в весах используются следующие обрабатывающие аналоговый сигнал УОС:
- приборы весоизмерительные Микросим, модификации М0808 (регистрационный № 75654-19), производство ООО НПП «Метра», Россия;
- модули аналогового ввода МВ110, модификаций МВ110-Х.1ТД, МВ110-Х.4ТД (регистрационный № 51291-12), производство ООО «Производственное Объединение
ОВЕН», Россия.
В зависимости от комплектации в весах используются следующие обрабатывающие цифровой сигнал УОС:
- панели оператора программируемые (панельные контроллеры) СПК1хх, производство ООО «Производственное объединение «ОВЕН», Россия;
- панели оператора СП3хх, производство ООО «Производственное объединение «ОВЕН», Россия;
- панели оператора торговой марки "ELHART" серий ЕСР и ELP, производство ООО «КИП Сервис», Россия.
Управление весами осуществляется с помощью функциональной клавиатуры УОС, ВИП или персонального компьютера (далее - ПК). Передача данных на ВИП, УОС, ПК, принтер, вторичный дисплей и другие периферийные устройства может осуществляться по различным интерфейсам: RS232, RS422/485, 4-20 мА, 0-10 В, USB, беспроводные (Wi-Fi и пр.), Ethernet.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
- устройство полуавтоматической установки на нуль (п. T.2.7.2.2);
- устройство первоначальной установки на нуль (T.2.7.2.4);
- устройство тарирования (п. Т.2.7.4);
- подключение к печатающим устройствам (п. 4.4.5);
- интерфейсы для связи с периферийными устройствами или другими приборами (п. 5.3.6).
На корпус прибора (ВИП, УОС) и/или на элемент конструкции ГПУ весов, доступный для считывания, прикрепляется маркировочная табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- обозначение модификации весов;
- заводской номер;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (е);
- знак утверждения типа средства измерений;
- год выпуска.
Заводской номер, состоящий из арабских цифр и символов, и знак утверждения типа наносятся на металлическую маркировочную табличку методом гравировки, ударным или иным способом.
Сигнальные кабели датчиков через соединительную (клеммную) коробку или напрямую подключаются к УОС, ВИП.

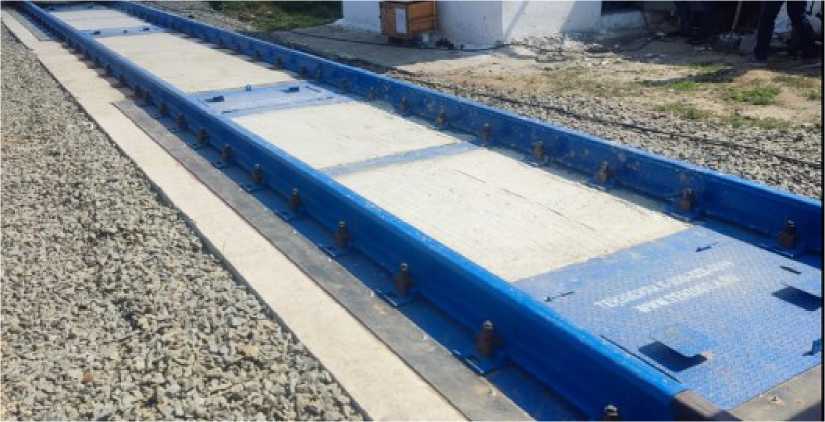

Общий вид ГПУ весов приведен на рисунке 1.
Рисунок 1 - Общий вид ГПУ весов (пример)
Общий вид ВИП приведен на рисунке 2.
МИ ВДА/12ЯС
М0601-БМ-2
М0601-БМ-3
М0601-БМ-4
ТИТАН 12
XK3190-DS3
МИ ВДА/12ЦС
Рисунок 2 - Общий вид ВИП
ТИТАН 3ЦС
Общий вид УОС приведен на рисунке 3.
М0808
МВ110
СП3хх
СПК1хх
Рисунок 3 - Общий вид УОС
ECP, ELP
Модификации весов имеют следующие обозначения:
ВЕКТОР-[1]-[2], где:
ВЕКТОР - обозначение типа,
[1] - обозначение максимальной нагрузки Max в тоннах,
[2] - количество платформ в ГПУ весов.
Примеры обозначения весов:
ВЕКТОР-60-1 - весы с максимальной нагрузкой 60 т, (Max 60 т), 1 платформа;
ВЕКТОР-150-2 - весы с максимальной нагрузкой 150 т, (Max 150 т), 2 платформы.

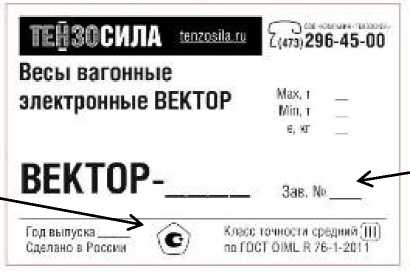

Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на Рисунке 4.
Место нанесения знака утверждения типа
Рисунок 4 - Общий вид маркировочной таблички
Место нанесения заводского номера
Схема пломбировки от несанкционированного доступа представлена на Рисунке 5.
ТИТАН 12
М0808
ТИТАН 3ЦС, XK3190-DS3
М0601-БМ-2
Рисунок 5 - Схемы пломбировки от несанкционированного доступа (свинцовая или пластиковая пломба, или разрушаемая наклейка)
МИ ВДА/12ЦС
МИ ВДА/12ЯС
М0601-БМ-3
М0601-БМ-4
Нанесение знака поверки на весы не предусмотрено.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами, в соответствии с требованиями п.5.5 ГОСТ OIML R76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно
Идентификационные данные ПО для используемых ВИП (УОС) указаны в таблице 1.
Изменение метрологически значимых параметров не могут быть осуществлены без нарушения защитной пломбы, электронной пломбы и пароля.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Значение | И | дентификационные данные (признаки) | |
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | |
| XK3190-DS3 | - | Не ниже UEr 3.хх | - |
| М0601 | - | Не ниже Ed 5.xx* | - |
| М0808 | - | Не ниже 0.xx*; 1.xx* | - |
| МИ ВДА/12ЯС | - | U2.01 | - |
| МИ ВДА/12ЦС | - | U3.01 | - |
| ТИТАН 3ЦС | - | UER 3.6x* | - |
| ТИТАН 12 | - | V1.x* | - |
| МВ110** (все исполнения) | Конфигуратор М110 V11037 | Не ниже 1.1.0.37 | B2BA791FF82AE441AA04607 537984DA3 |
| МВ110-Х.1ТД** | MB110_1TD_007_fa ctory.hex | Не ниже V0.07 | 3D5748D277667DC27004465 A0C7615D4 |
| МВ110-Х.4ТД** | MB110- 4TD 007 factory.hex | B1DF5549AF7B412341D50D2 38E1237BB | |
где х и хх принимают значения от 0 до 9 и от 00 до 99 соответственно
* - Обозначения хх и х - обозначение номера версии метрологически незначимой части ПО
** - Программное обеспечение (ПО) модулей состоит из: встроенной в корпус и
автономной части ПО («Конфигуратор М110»), реализованной в виде файлов операционной системы
Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности (mpe), в соответствующих интервалах нагрузки (m) для однодиапазонных весов приведены в таблице 2.
Значения минимальной нагрузки (Mini), максимальной нагрузки (Мах1), поверочного интервала (ei), цены деления (di), числа поверочных интервалов (ni), пределов допускаемой погрешности (mpei), в соответствующих интервалах нагрузки (mi) для двухдиапазонных весов приведены в таблице 3.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке (2^mpe, таблицы 2, 3). Пределы
допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары (таблицы 2, 3).
Общие метрологические характеристики приведены в Таблице 4.
Основные технические характеристики приведены в Таблице 5.
Таблица 2 - Метрологические характеристики (однодиапазонные весы)
| Модификация | Min, т | Мах, т | d = е, кг | n | m, т | mpe, кг |
| ВЕКТОР-60-[2] | 0,4 | 60 | 20 | 3000 | От 0 до 10 включ. | ±10 |
| Св. 10 до 40 включ. | ±20 | |||||
| Св. 40 до 60 включ. | ±30 | |||||
| ВЕКТОР-80-[2] | 1 | 80 | 50 | 1600 | От 0 до 25 включ. | ±25 |
| Св. 25 до 80 включ. | ±50 | |||||
| ВЕКТОР-100-[2] | 1 | 100 | 50 | 2000 | От 0 до 25 включ. | ±25 |
| Св. 25 до 100 включ. | ±50 | |||||
| ВЕКТОР-120-[2] | 1 | 120 | 50 | 2400 | От 0 до 25 включ. | ±25 |
| Св. 25 до 100 включ. | ±50 | |||||
| Св. 100 до 120 включ. | ±75 | |||||
| ВЕКТОР-150-[2] | 1 | 150 | 50 | 3000 | От 0 до 25 включ. | ±25 |
| Св. 25 до 100 включ. | ±50 | |||||
| Св. 100 до 150 включ. | ±75 | |||||
| ВЕКТОР-200-[2] | 2 | 200 | 100 | 2000 | От 0 до 50 включ. | ±50 |
| Св. 50 до 200 включ. | ±100 |
Таблица 3 — Метрологические характеристики (многодиапазонные весы)
| Модификация | Первый диапазон весов (Wi) | Второй диапазон весов (W2) | ||||||||||
| Mini, т | Maxi, т | e i = di, кг | n i | m i, т | mpe i, кг | Min2, т | Max2, т | e 2 = d2, кг | n 2 | m 2, т | mpe2, кг | |
| ВЕКТОР-60-[2] | 0,2 | 30 | 10 | 3000 | От 0 до 5 включ. | ±5 | 0,4 | 60 | 20 | 3000 | От 0 до 10 включ. | ±10 |
| Св. 5 до 20 включ. | ±10 | Св. 10 до 40 включ. | ±20 | |||||||||
| Св. 20 до 30 включ. | ±15 | Св. 40 до 60 включ. | ±30 | |||||||||
| ВЕКТОР-80-[2] | 0,4 | 60 | 20 | 3000 | От 0 до 10 включ. | ±10 | i | 80 | 50 | i600 | От 0 до 25 включ. | ±25 |
| Св. 10 до 40 включ. | ±20 | Св. 25 до 80 включ. | ±50 | |||||||||
| Св. 40 до 60 включ. | ±30 | - | - | |||||||||
| ВЕКТОР-100-[2] | 0,4 | 60 | 20 | 3000 | От 0 до 10 включ. | ±10 | i | i00 | 50 | 2000 | От 0 до 25 включ. | ±25 |
| Св. 10 до 40 включ. | ±20 | Св. 25 до 100 включ. | ±50 | |||||||||
| Св. 40 до 60 включ. | ±30 | - | - | |||||||||
| ВЕКТОР-120-[2] | 0,4 | 60 | 20 | 3000 | От 0 до 10 включ. | ±10 | i | i20 | 50 | 2400 | От 0 до 25 включ. | ±25 |
| Св. 10 до 40 включ. | ±20 | Св. 25 до 100 включ. | ±50 | |||||||||
| Св. 40 до 60 включ. | ±30 | Св. 100 до 120 включ. | ±75 | |||||||||
| ВЕКТОР-150-[2] | 0,4 | 60 | 20 | 3000 | От 0 до 10 включ. | ±10 | i | i50 | 50 | 3000 | От 0 до 25 включ. | ±25 |
| Св. 10 до 40 включ. | ±20 | Св. 25 до 100 включ. | ±50 | |||||||||
| Св. 40 до 60 включ. | ±30 | Св. 100 до 150 включ. | ±75 | |||||||||
| ВЕКТОР-200-[2] | 1 | 150 | 50 | 3000 | От 0 до 25 включ. | ±0,1 | 2 | 200 | i00 | 2000 | От 0 до 50 включ. | ±50 |
| Св. 25 до 100 включ. | ±0,2 | Св. 50 до 200 включ. | ±100 | |||||||||
| Св. 100 до 150 включ. | ±0,3 | - | - | |||||||||
Таблица 4 - Общие метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности ГОСТ OIML R 76-1-2011 | средний (III) |
| Пределы допускаемой погрешности устройства установки на нуль, кг | ±0,25 е |
| Диапазон устройства первоначальной установки на нуль, % от Мах, не более | 20 |
| Показания индикации массы, не более, кг: - для однодиапазонных весов - для многодиапазонных весов | Мах + 9 е Мах + 9 е 2 |
| Диапазон выборки и компенсации массы тары, % от Мах | от 0 до 100 |
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания от сети переменного тока: - напряжение, В | от 187 до 242 |
| - частота, Гц | от 49 до 51 |
| Габаритные размеры ГПУ, м, не более - длина | 100 |
| - ширина | 50 |
| - высота | 20 |
| Диапазон температуры для ГПУ, °C, при использовании датчиков: - C16A, C16i, МВ150, М70, М100 | от -50 до +50 |
| - WBK | от -40 до +50 |
| - WBK-D, ZSFY, ZSFY-D, EDS-D, EDSK-D, SDS-D, QS-D | от -40 до +40 |
| - DHM9B, DBM14G, HM9B, BM14G, HM14H1, BM14K | от -30 до +40 |
| Диапазон температуры для весоизмерительных приборов и УОС, °C: - МИ ВДА/12ЯС, ТИТАН-12, МИ ВДА/12ЦС, ТИТАН-3ЦС | от -10 до +40 |
| - М0808, М0601 | от -35 до +40 |
| - XK3190-DS3 | от -10 до +40 |
| - СПЗхх | от 0 до +50 |
| - СПК1хх | от 0 до +60 |
| - ECP | от -10 до +60 |
| - ELP | от 0 до +50 |
| - МВ110 | от -10 до +55 |
наносится на маркировочную табличку, расположенную на корпусе ВИП/УОС и/или на ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы вагонные электронные (исполнение по заказу) | ВЕКТОР | 1 экз. |
| Руководство по эксплуатации. Паспорт | — | 1 экз. |
приведены в разделе 6 «Использование по назначению» документа «Весы вагонные электронные ВЕКТОР. Руководство по эксплуатации. Паспорт».
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-003-35431877-2024 «Весы вагонные электронные ВЕКТОР. Технические условия».
