| Номер в госреестре | 95054-25 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | PrinCe i20AR |
| Изготовитель | Shanghai Huace Navigation Technology Ltd, КНР |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая PrinCe i20AR (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным приемным УКВ радио модемом. Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:
- иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;
- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах;
- отслеживать и записывать сырые данные по коду и фазе несущей;
- для режимов «Статика», «Быстрая статика» и «Кинематика» обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: HCN, RINEX 2.х, 3.х;
- обеспечивать генерирование и передачу дифференциальных поправок для режимов измерений «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGNSS)» в форматах RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.2 MSM, CMR через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);
- иметь возможность передачи данных на NTRTP-вещатель или самостоятельно выступать в качестве NTRIP-вещателя;
- иметь возможность передачи данных на сервер APIS, выступая в качестве базы APIS;
- иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио-модем с применением одного из указанных протоколов: CHC, TT450, Tranparent, Sate.
Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи и/или внешнего источника питания.
На передней панели корпуса аппаратуры расположена панель с кнопкой управления и индикаторами статуса работы. На противоположной стороне находится фронтальная камера для выполнения разбивки точек в режиме видеовыноса. В нижней части корпуса расположены резьбовая втулка для закрепления аппаратуры, разъем USB Type-C для обмена данными, зарядки встроенного аккумулятора и подачи внешнего питания, и нижняя камера для выполнения разбивки точек в режиме видеовыноса. Аппаратура оснащена встроенным инклинометром для компенсации её угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение.
Управление аппаратурой осуществляется с помощью полевого контроллера, непосредственно через панель управления или веб-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы сигналов ГНСС: ГЛОНАСС: L1, L2, L3; GPS: L1C/A, L2C, L2P (Y), L5; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5, L6; SBAS: L1, L2.
Заводской номер аппаратуры в числовом формате, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.

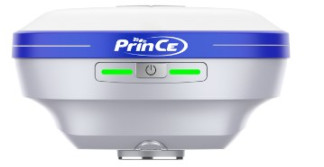

Общий вид аппаратуры представлен на рисунке 1.
Место нанесения маркировочной наклейки с заводским номером средства измерений
а)
II 11Г111ЕI III
*** «SA'X
б)
Рисунок 1 - Аппаратура геодезическая спутниковая PrinCe i20AR: а) общий вид; б) место нанесения заводского номера
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения LandStar, устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.
С помощью программного обеспечения CHC Geomatics Office 2, устанавливаемого на персональный компьютер, осуществляется обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | МПО | LandStar | CHC Geomatics Office 2 |
| Номер версии (идентификационный номер ПО) | не ниже 1.1.9 | не ниже 8.1.0 | не ниже 2.3.1.20230613 |
| Цифровой идентификатор ПО | — | — | — |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений длин базисов, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длин базисов в режимах : «Статика», «Быстрая статика», мм: - в плане - по высоте | ±242,5+0,5-10-6-L) ±245,0+0,5-10-6-L) |
| «Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2-(8+1-10-6-L) ±2415+1-10-6Ъ) |
| «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм: - в плане - по высоте | ±2^(13+1-10-6 -L+0,7-a) ±2415+1-10-6-L) |
| «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане - по высоте | ±2-(250+1- 10-6-L) ±24500+1-10-6-l) |
| * При доверительной вероятности 0,95 где L — измеряемая длина в мм, а — угол наклона аппаратуры в градусах (не более 60 градусов) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 1408 |
| Диапазон рабочих температур, °С | от -40 до +65 |
| Напряжение источника питания постоянного тока, В - внешнего | 5,0 |
| - внутреннего | 7,2 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 106x106x56 |
| Масса, г, не более | 450 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч, не менее | 50000 |
| Средний полный срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая | PrinCe i20AR | 1 шт. |
| Кабель для зарядки и передачи данных USB A - USB Type-С | 0105-030-069 | 1 шт. |
| Устройство зарядное | 2004-050-073 | 1 шт. |
| Кейс | 4106-040-055 | 1 шт. |
| Программное обеспечение LandStar | 1906-210-639-8 | 1 шт. |
| Контроллер PrinCe HCE600 | 2003-030-037 | По заказу |
| Программное обеспечение CHC Geomatics Office 2 | 8001-000-035 | По заказу |
| Пластина для измерения высоты приёмника | 4102-070-001 | По заказу |
| Антенна радио | 2004-020-012 | По заказу |
| Руководство по эксплуатации | — | 1 экз. |
приведены в разделе 2 «Основные операции по управлению приёмником» документа «Аппаратура геодезическая спутниковая PrinCe i20AR. Руководство по эксплуатации».
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Стандарт предприятия Shanghai Huace Navigation Technology Ltd, КНР.
