| Номер в госреестре | 95059-25 |
| Наименование СИ | Анализаторы размеров частиц |
| Обозначение типа СИ | Litesizer DIA |
| Изготовитель | "Anton Paar GmbH", Австрия |
| Год регистрации | 2025 |
| Срок свидетельства | 28.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы размеров частиц Litesizer DIA (далее - анализаторы) предназначены для измерения размеров частиц, определения гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Принцип действия анализаторов основан на методе динамического анализа изображений. Стробоскопическая вспышка в импульсном режиме подсвечивает кювету с непрерывно движущимся образцом, а установленная камера, оснащенная одним или несколькими объективами, с высокой частотой кадров фиксирует проекции теней частиц в виде изображений. Полученные изображения анализируются программными методами.
Конструктивно анализаторы представляют собой единый основной блок, объединяющий в себя оптическую систему и элементы управления, а также интерфейсы подключения внешних ресурсов. К основному блоку подключаются модули для жидкостного (Liquid Flow), воздушного (Dry Jet) и гравитационного (Free Fall) диспергирования образцов.
Принцип функционирования модуля жидкостного (Liquid Flow) диспергирования заключается в непрерывной циркуляции образца в жидкой среде через измерительную кювету под действием встроенного центробежного насоса. Для повышения эффективности диспергирования применяется механическое перемешивание, а также обработка образца ультразвуком.
Принцип функционирования модуля воздушного (Dry Jet) диспергирования заключается в подаче сухого образца из воронки на вибрирующий лоток, откуда образец попадает в форсунку, в которую подается сжатый воздух. Под действием заранее заданного давления сжатого воздуха образец диспергируется, а частицы пролетают в измерительную кювету, откуда впоследствии удаляются пылесосом.
Принцип функционирования модуля гравитационного (Free Fall) диспергирования образцов заключается в подаче сухого образца из воронки на вибрирующий лоток, откуда образец под действием силы тяжести падает через измерительную кювету в поддон, откуда может быть удален после измерения.
К настоящему типу средств измерений относятся анализаторы следующих моделей: 100, 500, 700.
К анализаторам может быть подключено следующее дополнительное оборудование: компрессоры, пылесосы, фильтры водяные, фильтры воздушные, автоподатчик проб.
Маркировочная табличка с указанием модели и серийного номера анализатора расположена в правом нижнем углу задней панели анализатора. Серийный номер имеет цифровой формат, наносится типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.
Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

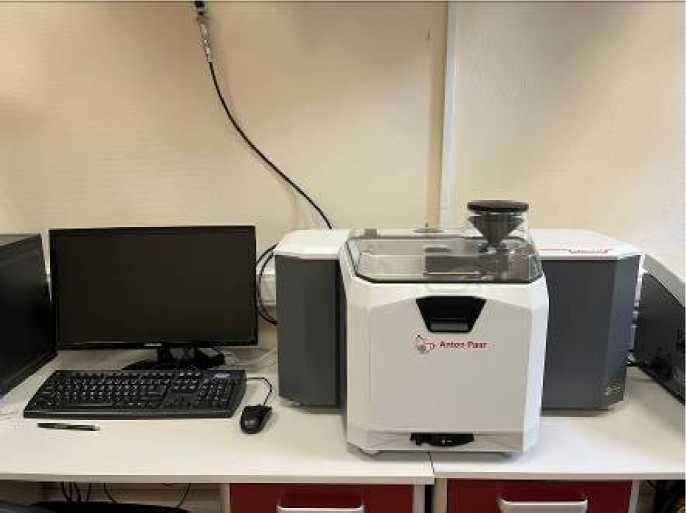

Рисунок 1 - Общий вид анализатора размеров частиц Litesizer DIA
Место нанесения серийного номера

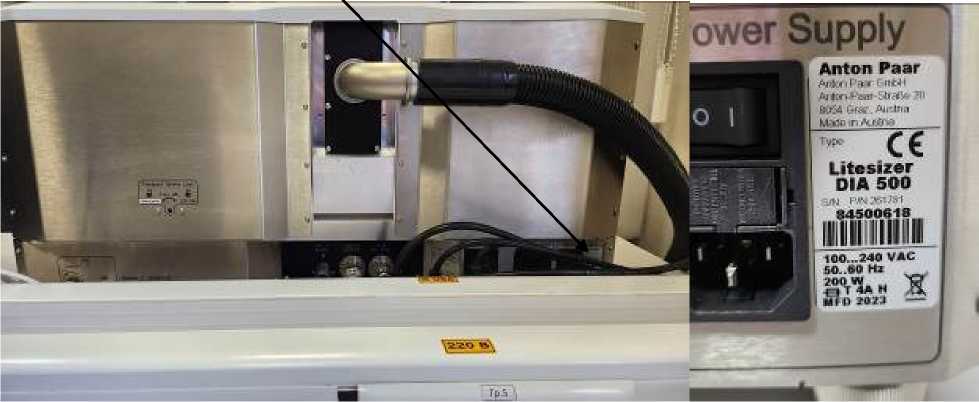

Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера
Программное обеспечение Anton Paar Kalliope (далее - ПО) анализаторов является метрологически значимым и содержит все необходимые настроечные файлы и константы, необходимые для правильной работы анализаторов.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Anton Paar Kalliope |
| Номер версии (идентификационный номер) ПО1), не ниже | З.х.х |
| Цифровой идентификатор ПО | - |
| 1) х - цифра от 0 до 9. |
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 2 - Метрологические характеристики____________________________________
| Наименование характеристики | Значение для модели | ||
| 100 | 500 | 700 | |
| Диапазон измерений размеров частиц, мкм: - модуль Liquid Flow - модуль Dry Jet - модуль Free Fall | от 10 до 2500 от 10 до 3500 от 10 до 3500 | от 1 до 2500 от 10 до 3500 от 10 до 3500 | от 1 до 2500 от 10 до 3500 от 10 до 3500 |
| Пределы допускаемой относительной погрешности измерений размеров частиц для D50 *, % | ±10 | ||
| * D50, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц) | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модели | ||
| 100 | 500 | 700 | |
| Диапазон показаний размеров частиц, мкм: - модуль Liquid Flow - модуль Dry Jet - модуль Free Fall | от 10 до 2500 от 10 до 5000 от 10 до 16000 | от 0,8 до 2500 от 0,8 до 5000 от 0,8 до 16000 | от 0,5 до 2500 от 0,5 до 5000 от 0,5 до 16000 |
| Масса без модуля диспергирования, кг, не более | 41 | ||
| Габаритные размеры (ДхШхВ) без модуля диспергирования, мм, не более | 400x790x290 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 75 | ||
| Наименование характеристики | Значение для модели | ||
| 100 | 500 | 700 | |
| Напряжение питания, В | от 100 до 240 | ||
| Частота однофазной сети переменного тока, Гц | от 50 до 60 | ||
| Потребляемая мощность, Вт, не более | 200 | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор размеров частиц | Litesizer DIA | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Анализатор размеров частиц Litesizer DIA. Руководство по эксплуатации», п. 6. «Выполнение измерений».
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия «Anton Paar GmbH», Австрия.
