Номер в госреестре | 9506-18 |
Наименование СИ | Преобразователи измерительные напряжения постоянного тока |
Обозначение типа СИ | Е857 |
Изготовитель | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск |
Год регистрации | 2018 |
Срок свидетельства | 29.03.2023 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователь измерительный напряжения постоянного тока Е857 (в дальнейшем ИП) предназначен для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.
По способу преобразования ИП относятся к преобразователям с амплитудно-импульсной модуляцией и демодуляцией, что обеспечивает гальваническое разделение входных и выходных цепей.
ИП применяют для контроля токов и напряжений постоянного тока электрических систем и установок в бортовой и стационарной аппаратуре технической диагностики подвижного состава железных дорог, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности, включая атомные станции.
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.
Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки клеммной колодки; контактных узлов; трансформатора; трех печатных плат, одна из указанных плат является несущей, на которой крепятся остальные печатные платы.
Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП имеют модификации, отличия между которыми приведены в таблице 1. Е857 имеют исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС).

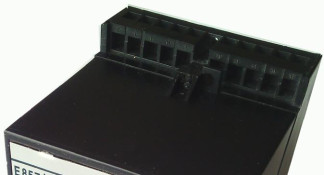

Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа, с указанием места для нанесения оттиска клейма ОТК и места нанесения знака поверки на ИП приведены на рисунке 2.
ГГТ + | |
* | |
1. Клеймо ОТК;
2. Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, с указанием места для клейма ОТК и места нанесения знака поверки средств измерений на ИП
(вид сверху)
отсутствует.
Основные метрологические и технические характеристики ИП приведены в таблицах 1- 3.
Таблица 1 - Диапазон измерений преобразуемых входных сигналов, диапазон изменения выходных сигналов
Тип, модификация, исполнение | Диапазон измерений преобразуемого входного сигнала, В | Диапазон изменения выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм | Допустимая амплитуда пульсации входного сигнала с частотой от 60 до 400 Гц, % |
Е857/1 Е857/1 АС Е857/1 эксп.исп Е857/1 О4.1** | от 0 до 60 от 0 до 100 от 0 до 150 от 0 до 250 от 0 до 500 | от 0 до 5 | от 0 до 3 | 15 |
от 0 до 1000 от 0 до 1500 от 0 до 2000 | 50 | |||
Е857/3 Е857/3 АС Е857/3 эксп.исп Е857/3 О4.1** | от 0 до 60 от 0 до 100 от 0 до 150 от 0 до 250 от 0 до 500 | от 4 до 20 | от 0 до 0,5 | 15 |
от 0 до 1000 от 0 до 1500 от 0 до 2000 | 50 | |||
Примечание - в ИП выходной сигнал прямо пропорционален среднему значению входного сигнала. |
Таблица 2 - Основные метрологические характеристики
Наименование характеристики | Значение |
Нормирующее значение выходного сигнала, мА: | |
- для Е857/1; | 5 |
- для Е857/3 | 20 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % | ±0,5 |
Номинальное напряжение сети, В | 220 или 240 |
Номинальная частота сети, Гц | 50 или 60 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Потребляемая мощность, В А, не более: | |
- от цепи питания; | 4 |
- от цепи входного сигнала в зависимости от входного сигнала: | |
- от 0 до 60 В | 0,10 |
- от 0 до 100 В | 0,15 |
- от 0 до 150 В | 0,20 |
- от 0 до 250 В | 0,35 |
- от 0 до 500 В | 0,70 |
- от 0 до 1000 В | 1,50 |
- от 0 до 1500 В | 2,50 |
- от 0 до 2000 В | 3,00 |
Пределы допускаемой основной приведенной погрешности от | ± 0,5 |
нормирующего значения выходного сигнала, % | |
Диапазон рабочих температур, °С | от -30 до +60 |
Относительная влажность при температуре +35 °С, % | от 92 до 98 |
Габаритные размеры (длинахширинахвысота), мм, не более | 120x110x125 |
Масса, кг, не более | 0,8 |
Средняя наработка на отказ, ч, не менее | 33 000 |
Средний срок службы, лет, не менее | 12 |
Знак утверждения типа наносится табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплектость ИП представлена в таблице 4.
Таблица 4
Наименование | Обозначение | Количество |
Преобразователь измерительный напряжения постоянного тока Е857 (модификация по заказу) | - | 1 |
Паспорт | - | 1 |
Руководство по эксплуатации | ОПМ.140.152 РЭ | 1* |
Методика поверки | МП.ВТ.126-2005 | |
Упаковка | - | 1 |
* - допускается 1 экз. на 3 изделия при поставке партии в один адрес; ** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик. |
осуществляется по документу МП.ВТ.126-2005 «Преобразователи измерительные напряжения постоянного тока Е857. Методика поверки», согласованному РУП «Витебский ЦСМС» 25.10.2005 г.
Основные средства поверки:
калибратор программируемый П320 (регистрационный № 4511-74); компаратор напряжений Р3003 (регистрационный № 7476-91); магазин сопротивлений Р33 (регистрационный № 1321-60); магазин сопротивлений Р4002 (регистрационный № 2224-66);
катушка сопротивления образцовая Р321 0,1 Ом кл.т.0,01 (регистрационный № 1162-58);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из крепежных винтов ИП, и в виде печати в паспорт или в свидетельство о поверке ИП.
приведены в эксплуатационном документе.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ 25-0415.046-85 Преобразователи измерительные постоянного тока Е856, напряжения постоянного тока Е857
Зарегистрировано поверок | 28 |
Поверителей | 6 |
Актуальность данных | 20.11.2024 |
