| Номер в госреестре | 95063-25 |
| Наименование СИ | Трансформаторы напряжения антирезонансные однофазные |
| Обозначение типа СИ | НАМИ-150 |
| Изготовитель | Акционерное общество "Раменский электротехнический завод Энергия" (АО "РЭТЗ Энергия"), Московская обл., г. Раменское |
| Год регистрации | 2025 |
| Срок свидетельства | 03.04.2030 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения антирезонансные однофазные НАМИ-150 (далее -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы - однофазные, антирезонансные, электромагнитные каскадные, заземляемые. Внутренняя изоляция трансформаторов - масляная, внешняя - фарфоровая покрышка.
Трансформаторы имеют каскадную конструкцию и состоят из одной ступени в фарфоровой покрышке с металлическими фланцами. В ступени трансформаторов расположены по два магнитопровода, закрепленных на соответствующих фланцах. Трансформаторы имеют компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с крышкой с прорезью для визуального контроля уровня масла. На уровень масла в трансформаторе указывает верхняя часть гофры компенсатора давления.
Трансформаторы имеют первичную, выравнивающую, связующую обмотки, а также до четырех вторичных обмоток - основных (для АИИСКУЭ, измерения и (или) защиты) и (или) дополнительных (для цепей релейной защиты). Возможно исполнение с вторичной обмоткой для отбора мощности. Обмотки изолированы бумажно-масляной изоляцией. Линейный вывод А первичной обмотки расположен на металлической крышке верхней ступени. Вывод Х первичной обмотки и выводы вторичных обмоток расположены в клемной коробке, расположенной в нижней части трансформатора, клемная коробка закрывается корышкой. Выводы основной вторичной обмотки для АИИСКУЭ находятся в отдельной клемной коробке с крышкой, которая пломбируется для предотвращения несанкционированного доступа к подключению. На нижнем фланце трансформаторы имеют табличку технических данных, на которой методом гравирования наносятся заводские номера в виде цифрового обозначения, состоящего из арабских цифр, в месте, указанном на рисунке 1.
На трансформаторах пломбируются один верхний и один нижний болт, крепящих фланцы к покрышке, для предотвращения несанкционированного доступа к внутренним элементам.
Рабочее положение трансформаторов в пространстве - вертикальное.
Нанесение знака поверки на трансформаторы не предусмотрено.

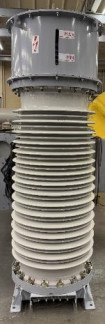

Общий вид средства измерений, обозначение мест пломбировки от несанкционированного доступа, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
А
В

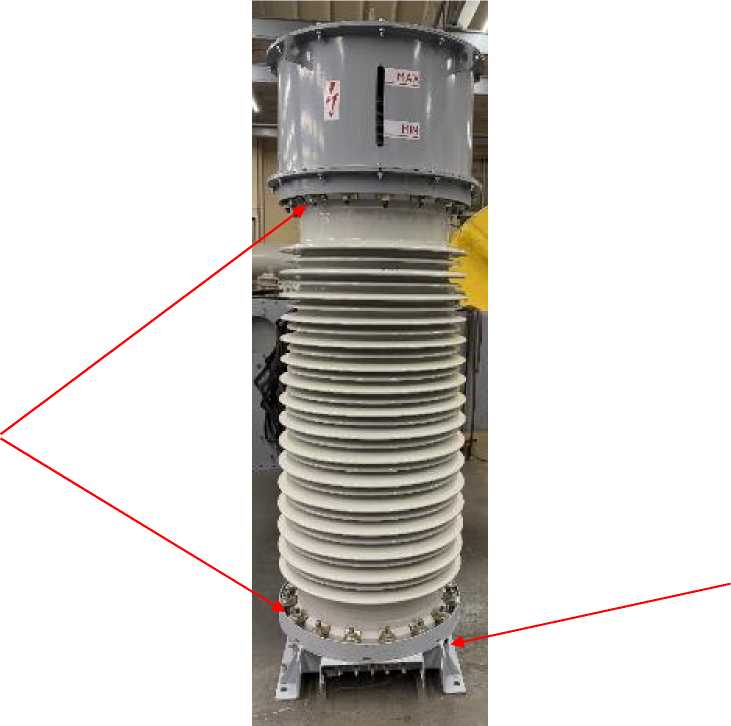

Рисунок 1 - Общий вид средства измерений, обозначение мест пломбировки от несанкционированного доступа (А) и места нанесения заводского номера и знака утверждения типа (в)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичных обмоток Сьюм, кВ | 150/^3 |
| Номинальные напряжения вторичных обмоток и2ном, В - основных - дополнительных | 100/^3 100 |
| Классы точности вторичных обмоток для измерения по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0 |
| Классы точности вторичных обмоток для защиты по ГОСТ 1983-2015 | 3P; 6Р |
| Номинальные мощности вторичных обмоток для измерения по ГОСТ 1983-2015, В^А, в классе точности: - 0,2 - 0,5 - 1,0 - 3,0 | от 10 до 300 1) от 10 до 400 от 10 до 600 от 10 до 1200 |
| Наименование характеристики | Значение |
| Номинальные мощности вторичных обмоток для защиты по ГОСТ 1983-2015, В^А | от 10 до 1200 2) |
| Номинальная частота переменного тока, Г ц | 50 |
| Примечания: 1) При номинальных мощностях до 100 В^А, включительно, класс точности может быть обеспечен от холостого хода до номинальной нагрузки; 2) Класс точности 3Р может быть обеспечен от холостого хода до номинальной нагрузки. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Габаритные размеры (высота х диаметр), мм, не более | 2110 х 710 |
| Масса, кг, не более | 1000 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
наносится на табличку технических данных трансформатора медом гравировки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения антирезонансный однофазный | НАМИ-150 | 1 |
| Руководство по эксплуатации и паспорт | ИРФУ.671244.009 РЭ | 1 |
приведены в разделе 1.5 «Устройство и работа» документа ИРФУ.671244.009 РЭ «Трансформатор напряжения антирезонансный однофазный НАМИ-150. Руководство по эксплуатации и паспорт».
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554;
ТУ 3414-023-11703970-03 «Трансформаторы напряжения антирезонансные однофазные НАМИ. Технические условия».
