| Номер в госреестре | 95077-25 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | СЕ510 |
| Изготовитель | Акционерное общество "Электротехнические заводы Энергомера" (АО "Энергомера"), г. Ставрополь |
| Год регистрации | 2025 |
| Срок свидетельства | 04.04.2030 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды крыльчатые CE510 (далее - счетчик) предназначены для измерений объема холодной питьевой или чистой технической и горячей воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением 1,6 МПа и с максимально допускаемой рабочей температурой до 90 °С в потоке.
Принцип действия счетчиков состоит в отсчете числа оборотов крыльчатки, количество оборотов которой пропорционально объему воды, прошедшему через счетчик. Вращение крыльчатки счетчика, расположенной в измерительной камере, передается через магнитную муфту на измерительный узел электронного счетного устройства, изолированного от измерительной камеры. Отслеживание угла поворота крыльчатки осуществляется датчиком угла поворота. В зависимости от угла поворота крыльчатки на выходе датчика формируются сигналы, пропорциональные синусу и косинусу угла поворота внешнего магнитного поля, которые поступают в электронное счетное устройство.
Конструктивно счетчики состоят из герметичного корпуса (измерительной камеры) и электронного счетного устройства. Внутри герметичного корпуса расположен измерительный механизм, который состоит из крыльчатки, закрепленной в измерительной камере проточной части корпуса. Проточная часть отделена от электронного счетного устройства уплотнительной панелью, зафиксированной и герметизированной уплотнительным кольцом.
Электронное счетное устройство состоит из следующих частей:
- жидкокристаллический индикатор (далее - ЖКИ);
- микроконтроллер с измерительным модулем;
- энергонезависимую память (далее - ЭП);
- автономный источник питания;
- прозрачный пластмассовый колпак;
- основание электронного счетного устройства;
- пластмассовое пломбировочное кольцо.
Электронное счетное устройство поддерживает следующие интерфейсы удаленного доступа:
- UBN LPWAN;
- Sig Fox;
- LoRa WAN;
- NB-IoT и другие опционально.
Количество импульсов, выдаваемых измерительным узлом электронного счетного устройства, прямо пропорционально прошедшему через счетчик объему воды. Объем прошедшей воды отображается на ЖКИ. Доступ к данным на ЖКИ осуществляется при помощи сенсорной кнопки на боковой стороне прозрачного колпака.
Архивы и журналы хранятся в ЭП и доступны для считывания через интерфейс связи удаленного доступа.
Счетчики имеют различные исполнения в зависимости от максимально допустимой температуры воды, номинального расхода и диаметра условного прохода.
Структура условного обозначения счетчика представлена в таблице 1.
Таблица 1 - Структура условного обозначения
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Обозначение применения | 1 | Для холодной воды |
| 2 | Для горячей и холодной воды | ||
| 2 | Номинальный расход | 1 | Номинальный расход 1,6 м3/ч |
| 2 | Номинальный расход 2,5 м3/ч | ||
| 3 | Диаметр условного прохода | 1 | Диаметр условного прохода 15 мм |
| 2 | Диаметр условного прохода 20 мм | ||
| 4 | Радиоинтерфейс | U | UNB |
| 5 | Нумерация по внутризаводской классификации | N01 | Обозначение модификации |
| N02 | Обозначение модификации |
Пример условного обозначения счетчика для горячей воды с номинальным расходом 1,6 м3/ч, с диаметром условного прохода 20 мм: 212UN01.
Общий вид счетчика представлен на рисунке 1.
Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на внешнюю боковую сторону счетчика с помощью проволоки, продетой через специальные отверстия, соединяющие цветное пломбировочное пластиковое кольцо и отверстие в герметичном корпусе счетчика.
Заводской номер и MAC-адрес в виде цифровых кодов наносятся методом лазерной гравировки на лицевую часть, расположенную под прозрачной частью корпуса. Места нанесения заводского номера, MAC-адреса и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

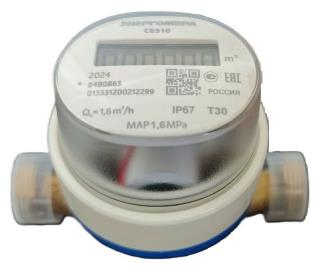

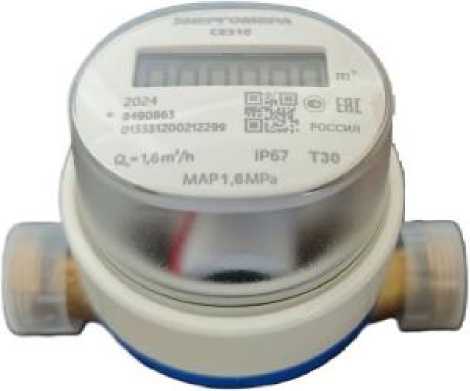

Рисунок 1 - Общий вид счетчика

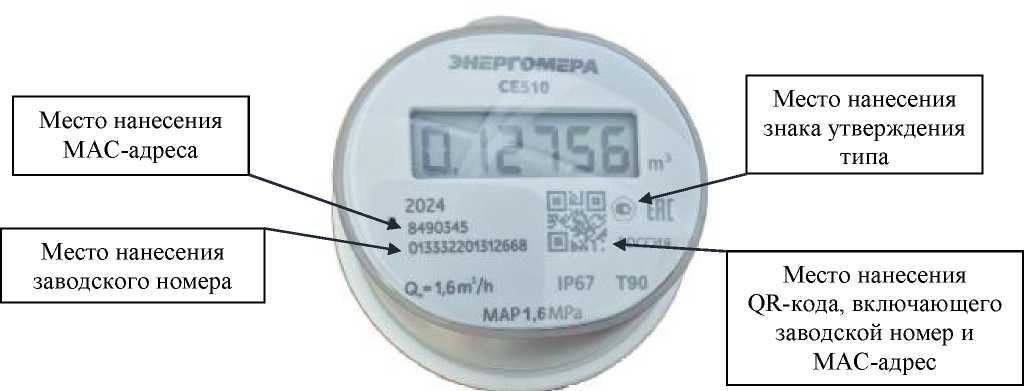

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
1

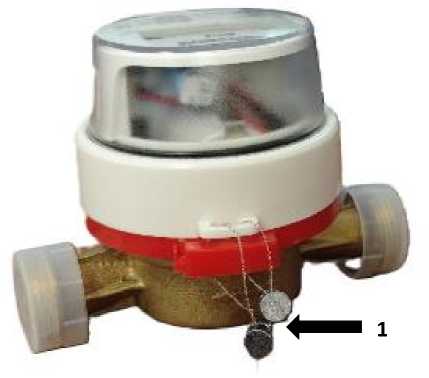

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки (1 - места нанесения знака поверки и установки пломбы завода-изготовителя)
Счетчик имеет встроенное программное обеспечение (далее - ПО), которое записывается в ЭП электронного счетного устройства при изготовлении. ЭП предназначена также для хранения данных заводских настроек. Преобразование измеряемых величин и обработка данных выполняется при помощи аппаратных и программных средств электронного счетного устройства.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | I-SU |
| Номер версии (идентификационный номер) ПО | 170.46.32.21 |
| Цифровой идентификатор ПО | 7bd2a3 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
Таблица 3 - Метрологические характеристики
| Наименование параметра | Значение для исполнения с номинальным расходом Qn, м3/ч | |
| 1,6 | 2,5 | |
| Метрологический класс по ГОСТ Р 50193.1-92 | В | |
| Максимальный расход Qmax, м3/ч | 2 | 3,125 |
| Переходный расход Qt, м3/ч | 0,064 | 0,1 |
| Минимальный расход Qmin, м3/ч | 0,04 | 0,063 |
| Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов: - от Qmin до Qt - от Qt до Qmax: а) для горячей воды б) для холодной воды | ±5 ±3 ±2 | |
Таблица 4 - Основные технические характеристики
| Наименование параметра | Значение для исполнения с номинальным расходом Qn, м3/ч |
| 1,6 2,5 | |
| Диаметр условного прохода, мм | 15 |
| Цена деления младшего разряда, м3 | 0,1 |
| Емкость счетного устройства, м3 | 99999,9 |
| Измеряемая среда | вода питьевая, вода техническая |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Потеря давления при Qmin, МПа, не более | 0,063 |
| Диапазон температуры измеряемой среды, °С: - для счетчиков холодной воды - для счетчиков горячей воды | от 0,1 до 30,0 от 0,1 до 90,0 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 110 80 96 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность до 40 °С, %, не более - атмосферное давление, кПа | от +5 до +55 93 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 150000 |
наносится на лицевую часть счетного устройства методом лазерной гравировки, а также на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик воды крыльчатый1) | CE510 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз |
| Упаковка (индивидуальная)2) | _ | 1 шт. |
| 1) По согласованию с заказчиком в комплектность дополнительно могут быть включены монтажный комплект и руководство по эксплуатации. 2) По требованию заказчика допускается отгрузка счетчиков в транспортной таре. | ||
приведены в разделе 4 эксплуатационного документа САНТ.407223.001 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
САНТ. 407223.001 ТУ «Счетчики воды крыльчатые CE510. Технические условия».
