| Номер в госреестре | 95086-25 |
| Наименование СИ | Измерители дальности видимости |
| Обозначение типа СИ | ФИ-6 |
| Изготовитель | Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 04.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители дальности видимости ФИ-6 (далее - измерители ФИ-6) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Измерители ФИ-6 имеют два исполнения: исполнение МЕСП.416141.110 с автономным средством индикации (с блоком управления, далее - БУ) и исполнение МЕСП.416141.110-01, предназначенное для работы в составе измерительных систем (без БУ).
Принцип действия измерителей ФИ-6 основан на измерении коэффициента ослабления интенсивности световых импульсов после их прохождения через слой атмосферы, ограниченный длиной измерительной базы (тип измерителя - трансмиссометр).
Конструктивно измерители ФИ-6 состоят из:
- блока фотометрического (БФ), включающего в себя светодиодный излучатель, фотоприёмное устройство, оптическую систему, электронные и электрические модули, в том числе контроллер БФ, обеспечивающего совместно с БО измерения МОД;
- блока отражательного (БО), включающего в себя фотоприёмное устройство, оптическую систему с отражателем, электронные и электрические модули, в том числе контроллер БО, обеспечивающего совместно с БФ измерения МОД;
- блоков питания (БП) БФ и БО, обеспечивающих питание БФ и БО (преобразование переменного тока в постоянный, коммутацию линий питания переменного тока для включения обогрева), защиту оборудования от перенапряжений и импульсных помех по линиям связи и питания. БП БФ обеспечивает передачу в линию связи результатов измерений и данных о состоянии измерителя;
- блока управления (БУ), обеспечивающего обмен данными с БП БФ, отображение и регистрацию измерений и данных о состоянии измерителя (для исполнения ФИ-6 с БУ),
а также стоек БФ и БО - для установки и крепления оборудования БФ и БО.

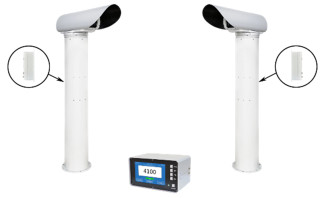

Общий вид измерителей ФИ-6 со стойками, места пломбировки от несанкционированного доступа и места нанесения заводских номеров приведены на рисунке 1.
Заводские номера в виде цифрового обозначения, состоящего из шести арабских цифр, и наименования составных частей наносятся на фирменные шильды методом гравирования, которые закрепляются на корпусах БФ, БО, БП БФ, БП БО и БУ.
Нанесение знака поверки на измерители ФИ-6 не предусмотрено.
* места маркировки наименования и заводского номера составной части
** места пломбирования
БФ - блок фотометрический
БП БФ - блок питания БФ (размещается внутри стойки)
БО - блок отражательный
БП БО - блок питания БО (размещается внутри стойки)
БУ - блок управления (для исполнения ФИ-6 с БУ)
Рисунок 1 - Общий вид, места нанесения заводских номеров и пломбировки измерителей ФИ-6
Программное обеспечение (далее - ПО) измерителей ФИ-6 включает:
- ПО «Программа контроллера БП БФ» РОФ.МЕСП.00078-01, встроенное в БП БФ, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БФ и БП БО, управление цепями питания, обмен данными в цифровых кодах с потребителями информации (БУ, ПЭВМ, измерительной системой и т.п.);
- ПО «Программа контроллера БФ» РОФ.МЕСП.00079-01, встроенное в БФ, обеспечивающее: проведение диагностики компонентов, проведение и обработку измерений, обмен данными в цифровых кодах с БП БФ;
- ПО «Программа контроллера БП БО» РОФ.МЕСП.00081-01, встроенное в БП БО, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БО и БП БФ, управление цепями питания;
- ПО «Программа контроллера БО» РОФ.МЕСП.00080-01, встроенное в БО, обеспечивающее: проведение диагностики компонентов, проведение и обработку измерений, обмен данными в цифровых кодах с БП БО;
- ПО «Программа БУ» РОФ.МЕСП.00082-01, встроенное в БУ, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БП БФ, статистическую обработку, архивирование и индикацию результатов измерений и их передачу во внешние системы (измерительные системы, ПЭВМ и т.п.).
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентиф икационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | РОФ.МЕСП. 00078-01 | РОФ.МЕСП. 00079-01 | РОФ.МЕСП. 00080-01 | РОФ.МЕСП. 00081-01 | РОФ.МЕСП. 00082-01 |
| Номер версии (идентификационный номер ПО) | * 1.x | * 1.x | * 1.x | * 1.x | * 1.x |
| * __ ___ _ __ 1—Т/"\ Метрологически незначимая часть ПО | |||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений метеорологической оптической дальности (МОД)*, м | от 20 до 10 000 |
| Пределы допускаемой относительной погрешности измерений МОД , % - в диапазоне от 20 до 250 м включ. - в диапазоне св. 250 до 3000 м включ. - в диапазоне св. 3000 до 10 000 м | ±15 ±10 ±20 |
| *При длине измерительной базы (35,0±0,2) м. Под длиной измерительной базы ФИ-6 понимают расстояние между БФ и БО. При вычислении МОД длина ближней и дальней измерительных баз составляют 35 и 70 м соответственно. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Дальность передачи информации между БП БФ и БУ (или приемным устройством измерительной системы) по двухпроводной линии связи, не более, км | 8* |
| Напряжение питания от сети однофазного тока частотой 50 Гц, В | 187-253 |
| Потребляемая электрическая мощность, не более, В^А: - БП БФ | 600 |
| - БУ | 60 |
| Габаритные размеры (Ш Г В), не более, мм: - БФ | 950x300x250 |
| - БО | 850x300x250 |
| - БП БФ, БП БО | 210x170x350 |
| - БУ | 250x180x145 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса, не более, кг - БФ | 12 |
| - БО | 11 |
| - БП БФ, БП БО | 7 |
| - БУ | 3 |
| Условия эксплуатации: диапазон рабочих температур, °С - БФ, БО, БП БФ, БП БО | от -50 до +50 |
| - БУ | от +5 до +40 |
| относительная влажность при температуре 25 °С, % - БФ, БО, БП БФ, БП БО | до 100 |
| - БУ | до 80 |
| * Длина линии связи с погонными сопротивлением не более 100 Ом/км | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 10 000 |
| Средний срок службы, лет | 10 |
на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 5 - Комплектность измерителей ФИ-6
| Наименование | Обозначение | Кол-во, шт. | |
| Измеритель дальности видимости ФИ-6 в составе: | ФИ-6* | исполнение МЕСП.416141.110 | исполнение МЕСП.416141.110-01 |
| Блок фотометрический (БФ) | МЕСП.411618.013 | 1 | 1 |
| Блок отражательный (БО) | МЕСП.416142.002 | 1 | 1 |
| Блок питания БФ | МЕСП.436534.126 | 1 | 1 |
| Блок питания БО | МЕСП.436534.127 | 1 | 1 |
| Блок управления (БУ) | МЕСП.421457.003 | 1 | _ |
| Стойка БФ | МЕСП.301421.117 | 1 | 1 |
| Стойка БО | МЕСП.301421.118 | 1 | 1 |
| Комплект кабелей | МЕСП.305651.175 | 1 | _ |
| МЕСП.305651.175-01 | _ | 1 | |
| Комплект монтажных частей | МЕСП.305651.176 | 1 | 1 |
| Комплект инструмента | МЕСП.305654.136 | 1 | |
| и принадлежностей | МЕСП.305654.136-01 | _ | 1 |
| Комплект запасных частей | МЕСП.305653.137 | 1 | _ |
| МЕСП.305653.137-01 | _ | 1 | |
| Руководство по эксплуатации | МЕСП.416141.110РЭ | 1 | 1 |
| Формуляр | МЕСП.416141.110ФО | 1 | 1 |
| * Обозначение типа СИ | |||
приведены в руководстве по эксплуатации МЕСП.416141.110РЭ «Измеритель дальности видимости ФИ-6», раздел 2 «Использование по назначению».
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556;
Технические условия МЕСП.416141.110ТУ «Измеритель дальности видимости ФИ-6».
