Преобразователи измерительные напряжения переменного тока Е855М, 9509-20

Назначение

Преобразователи измерительные напряжения переменного тока Е855М (далее по тексту -преобразователи) предназначены для линейного преобразования действующего (среднеквадратического) значения напряжения переменного тока в унифицированный электрический сигнал постоянного тока.

Описание

По способу преобразования относятся к выпрямительным преобразователям и выполнены по схеме времяимпульсного множительно-делительного устройства с обратной связью.

Преобразователи изготавливаются в корпусе из изоляционного материала, предназначенном для навесного монтажа на щитах и панелях или на DIN-рейку с передним присоединением монтажных проводов.

Преобразователи имеют два варианта исполнения корпуса: обычный Е855М/х (с габаритными размерами 120*110x125 мм или 120*110x65 мм) и малогабаритный Е855М/хС (с габаритными размерами 80*80*87 мм), где х - обозначение модификации.

Преобразователи конструктивно состоят из следующих основных узлов: основания, крышки, контактных узлов, крышки контактных узлов, печатной платы с элементами схемы, входного трансформатора и трансформатора питания, установленного на основании.

Преобразователи предназначены для непосредственного включения, или включения через измерительные трансформаторы напряжения.

Преобразователи применяют для контроля напряжений электрических сетей и установок, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности.

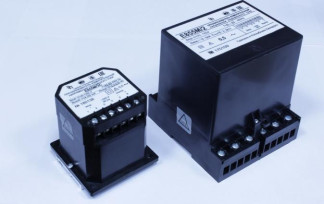

Общий вид приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки и знака ОТК на преобразователи приведены на рисунках 2 и 2.1.

1 - место для нанесения клейма-наклейки ОТК;

2 - место для нанесения знака поверки в виде клейма-наклейки;

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения знака поверки и ОТК

1 - Клеймо ОТК

2 - Клеймо поверителя Рисунок 2.1 - Места нанесения клейм на преобразователи Е855М/хС

Программное обеспечение

отсутствует.

Технические характеристики

Диапазон измерений преобразуемого входного сигнала, диапазоны изменения выходного сигнала и сопротивления нагрузки приведены в таблице 1.

Таблица 1

Пределы допускаемой основной приведенной погрешности равны ± 0,5 % от нормирующего значения входного сигнала для Е855М/2 и от нормирующего значения выходного сигнала - для остальных модификаций.

Нормирующее значение входного сигнала соответствует максимальному значению преобразуемого входного сигнала (таблица 1).

Нормирующее значение выходного сигнала соответствует максимальному значению выходного сигнала (таблица 1).

Питание осуществляется от сети с номинальным напряжением 220 В и частотой 50 Гц.

Мощность потребления, не превышает:

-    от цепи входного сигнала: 0,5 В А;

-    от цепи питания: 4 В А.

Преобразователи предназначены для работы при температуре окружающего воздуха от минус 30 °С до плюс 60 °С и относительной влажности (95 ± 3) % при температуре 35 °С.

Габаритные размеры, не более:

-    120^110x125 мм или 120x110x65 мм, для Е855М/х;

-    80 *80*87 мм, для Е855М/хС.

Масса, не более:

-    0,7 кг, для Е855М/х;

-    0,5 кг, для Е855М/хС.

Средний срок службы, не менее 12 лет.

Средняя наработка на отказ, не менее 75000 ч.

Знак утверждения типа

наносится на табличку методом офсетной печати, на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки преобразователей приведен в таблице 2

Таблица 2

Поверка

осуществляется по документу МП.ВТ.102-2004 «Преобразователи измерительные переменного тока Е854М и напряжения переменного тока Е855М. Методика поверки», утвержденному РУП «Витебский ЦСМ» 20.08.2004 г.

Основные средства поверки:

-    источник питания трёхфазного тока МГ6800 (регистрационный номер в Федеральном информационном фонде 11521-88);

-    магазин сопротивления измерительный Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);

-    катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);

-вольтметр Д50552 (регистрационный номер в Федеральном информационном фонде 5922-77);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде клейма-наклейки наносится на крышку корпуса преобразователей и/или на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус преобразователей в местах крепления крышки и ставится в паспорте, при первичной поверке или свидетельстве о поверке, при периодической поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

ТУ РБ 28855861.002-96 «Преобразователи измерительные переменного тока Е854М и напряжения переменного тока Е855М. Технические условия».
