| Номер в госреестре | 95092-25 |
| Наименование СИ | Весы лабораторные неавтоматического действия |
| Обозначение типа СИ | Altimax |
| Изготовитель | Changzhou Xingyun Electronic Equipment Co., Ltd., Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 04.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы лабораторные неавтоматического действия Altimax (далее - весы) предназначены для измерения массы при статическом взвешивании.
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов, входящих в состав ГПУ весоизмерительных датчиков (тензометрических или с системой электромагнитной компенсации) в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.
Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального, процентного взвешивания.
Весы могут иметь следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- определение стабильного равновесия (4.4.2);
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- автоматическое устройство юстировки чувствительности (4.1.2.5);
- обнаружение промахов (4.13.9);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- запоминающее устройство (4.4.6);
- вспомогательное показывающее устройство (Т.2.5);
- взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1):
Весы неавтоматического действия Altimax выпускаются в 6 модификациях: Altimax BA-1, Altimax BA-3, Altimax BA-5, Altimax BA-7, Altimax BP-2, Altimax BP-6. Модификации отличаются метрологическими характеристиками, указанными в таблицах 3-4, габаритными размерами, типом источника питания, наличием ветрозащитного кожуха и дополнительными функциями.
Индекс «i» (при наличии) — условное обозначение весов с функцией автоматической/полуавтоматической юстировки. Общий вид весов представлен на Рисунке 1.
ВА-1
ВР-2
ВА-3
ВА-5
ВР-6
Рисунок 1 - Общий вид весов
ВА-7

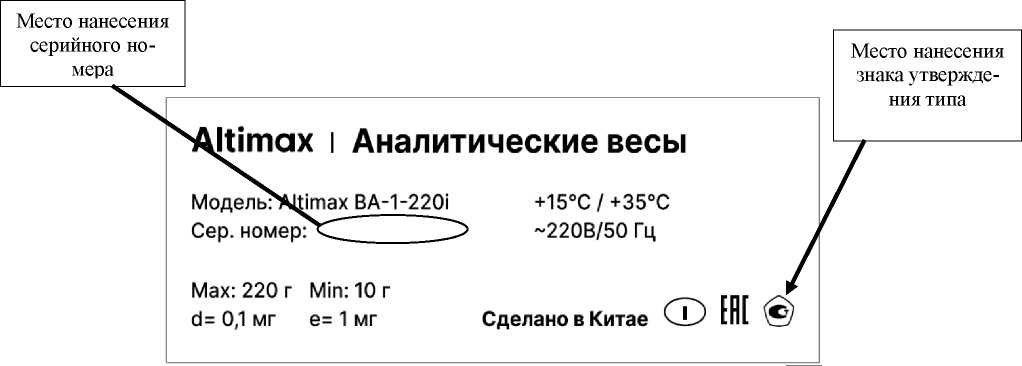

Рисунок 2 - Пример маркировочной таблички
Маркировочная табличка наносится на боковую или заднюю стенку весов наклеиванием. Знак утверждения типа и серийный номер в буквенно-цифровом или цифровом формате, состоящий из арабских цифр и латинских букв, наносятся методом гравировки или типографским способом на маркировочную табличку. Пример маркировочной таблички представлен на рисунке 2.
Цветовая гамма корпуса весов может быть изменена по решению изготовителя в одностороннем порядке.
Нанесение знака поверки на весы не предусмотрено.
Пломбирование весов изготовителем не осуществляется.
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами, в соответствии с требованиями п.5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.
Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.
ПО загружается на заводе-изготовителе с использованием специального оборудования, после чего ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Для модификаций Altimax BA-1, Altimax BP-6 идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Для модификаций Altimax BA-3, Altimax BA-5, Altimax BA-7, Altimax BP-2 данные по номеру версии недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО указаны в таблице 1.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО________________________________________
| Идентификационные данные (признаки) | Значение | |
| Altimax BA-3, Altimax BA-5, Altimax BA-7, Altimax BP-2, Altimax BP-6 | Altimax BA-1 | |
| Идентификационное наименование ПО | _ | _ |
| Номер версии (идентификационный номер) ПО, не ниже | 8.04.xxxxxx* | x.y |
| Цифровой идентификатор ПО | _ | _ |
| *«xxxxxx», «х.у» - относится к метрологически не значимой части ПО «хххххх» - значения от 000000 до 999999 «х» - значения от 2 до 9 «у» - значения от 0 до 9 | ||
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для однодиапазонных весов приведены в таблице 2.
Значения минимальной нагрузки (Min i), максимальной нагрузки (Мах ,), поверочного интервала (ei), цены деления (di), числа поверочных интервалов (ni), пределов допускаемой погрешности (mpei), в соответствующих интервалах нагрузки (mi) для двухдиапазонных весов приведены в таблице 3.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке (2^mpe, таблицы 2, 3). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары (таблицы 2, 3).
Таблица 2 - Метрологические характеристики однодиапазонных весов
| Модификация | Максимальная нагрузка (Max), г | Минимальная нагрузка (Min), мг | Действительная цена деления (d), мг | Поверочный интервал, е, мг | Количество поверочных интервалов (п) | Интервалы нагрузки (т), г | Пределы допускаемой погрешности при пер-вич. поверке (тре), мг | Класс точности по ГОСТ OIML R76-1-2011 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Altimax В А-1-100 Altimax BA-l-100i Altimax BA-3-100i | 100 | 10 | 0,1 | 1 | 100000 | от 0,01 до 50 вкл. св. 50 до 100 вкл. | ±0,5 ± 1 | I (специальный) |
| Altimax BA-1-110 Altimax BA-1-1 lOi Altimax BA-3-1 lOi | ПО | 10 | 0,1 | 1 | 110000 | от 0,01 до 50 вкл. св. 50 до ПО вкл. | ±0,5 ± 1 | I (специальный) |
| Altimax BA-1-120 Altimax BA-l-120i Altimax BA-3-120i | 120 | 10 | 0,1 | 1 | 120000 | от 0,01 до 50 вкл. св. 50 до 120 вкл. | ±0,5 ± 1 | I (специальный) |
| Altimax BA-1-200 Altimax BA-l-200i Altimax BA-3-200i | 200 | 10 | 0,1 | 1 | 200000 | от 0,01 до 50 вкл. св. 50 до 200 вкл. | ±0,5 ± 1 | I (специальный) |
| Altimax В A-1 -210 Altimax В A-1 -21 Oi Altimax BA-3 -21 Oi | 210 | 10 | 0,1 | 1 | 210000 | от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 210 вкл. | ±0,5 ± 1 ±1,5 | I (специальный) |
| Altimax BA-1-220 Altimax BA-l-220i Altimax BA-3-220i | 220 | 10 | 0,1 | 1 | 220000 | от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 220 вкл. | ±0,5 ± 1 ±1,5 | I (специальный) |
| Altimax BA-5-200 Altimax BA-5-200i | 200 | 20 | 1 | 10 | 20000 | от 0,02 до 50 вкл. св. 50 до 200 вкл. | ±5 ± 10 | II (высокий) |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Altimax ВА-5-300 Altimax BA-5-300i | 300 | 20 | 1 | 10 | 30000 | от 0,02 до 50 вкл. св. 50 до 200 вкл. св. 200 до 300 вкл. | ±5 ± 10 ± 15 | II (высокий) |
| Altimax BA-5-500 Altimax BA-5-500i | 500 | 20 | 1 | 10 | 50000 | от 0,02 до 50 вкл. св. 50 до 200 вкл. св. 200 до 500 вкл. | ±5 ± 10 ± 15 | II (высокий) |
| Altimax BA-5-600 Altimax BA-5-600i | 600 | 20 | 1 | 10 | 60000 | от 0,02 до 50 вкл. св. 50 до 200 вкл. св. 200 до 600 вкл. | ±5 ± 10 ± 15 | II (высокий) |
| Altimax BA-5-1000 | 1000 | 20 | 1 | 10 | 100000 | от 0,1 до 50 вкл. св. 50 до 200 вкл. св. 200 до 1000 вкл. | ±5 ± 10 ± 15 | II (высокий) |
| Altimax BA-5-1200 | 1200 | 20 | 1 | 50 | 24000 | от 0,1 до 250 вкл. св. 250 до 1000 вкл. св. 1000 до 1200 вкл. | ±25 ±50 ±75 | II (высокий) |
| Altimax BA-7-110 | 110 | 20 | 1 | 10 | 11000 | от 0,1 до 50 вкл. св. 50 до 110 вкл. | ±5 ± 10 | II (высокий) |
| Altimax BA-7 -210 | 210 | 20 | 1 | 10 | 21000 | от 0,1 до 50 вкл. св. 50 до 200 вкл. св. 200 до 210 вкл. | ±5 ± 10 ± 15 | II (высокий) |
| Altimax BA-7 -310 | 310 | 20 | 1 | 10 | 31000 | от 0,1 до 50 вкл. св. 50 до 200 вкл. св. 200 до 310 вкл. | ±5 ± 10 ± 15 | II (высокий) |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Altimax ВР-2-110 | ПО | 200 | 10 | 20 | 5500 | от 0,1 до 50 вкл. св. 50 до 110 вкл. | ± 10 ±20 | II (высокий) |
| Altimax ВР-2-210 | 210 | 200 | 10 | 20 | 10500 | от 0,1 до 50 вкл. св. 50 до 200 вкл. св. 200 до 210 вкл. | ± 10 ±20 ±30 | II (высокий) |
| Altimax ВР-2-310 | 310 | 200 | 10 | 20 | 15500 | от 0,1 до 50 вкл. св. 50 до 200 вкл. св. 200 до 310 вкл. | ± 10 ±20 ±30 | II (высокий) |
| Altimax ВР-2-510 | 510 | 500 | 10 | 100 | 5100 | от 0,1 до 500 вкл. св. 500 до 510 вкл. | ±50 ±100 | II (высокий) |
| Altimax ВР-2-610 | 610 | 500 | 10 | 100 | 6100 | от 0,1 до 500 вкл. св. 500 до 610 вкл. | ±50 ±100 | II (высокий) |
| Altimax ВР-2-1100 | 1100 | 500 | 10 | 100 | 11000 | от 0,1 до 500 вкл. св. 500 до 1100 вкл. | ±50 ±100 | II (высокий) |
| Altimax ВР-2-2100 | 2100 | 500 | 10 | 100 | 21000 | от 0,1 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 2100 вкл. | ±50 ±100 ±150 | II (высокий) |
| Altimax ВР-2-3100 | 3100 | 500 | 10 | 100 | 31000 | от 0,1 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 3100 вкл. | ±50 ±100 ±150 | II (высокий) |
| Altimax ВР-6-6200 | 6200 | 1000 | 10 | 100 | 62000 | от 1 до 5000 вкл. св. 5000 до 6200 вкл. | ±50 ±100 | I (специальный) |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Altimax ВР-6-8200 | 8200 | 1000 | 10 | 100 | 82000 | от 1 до 5000 вкл. св. 5000 до 8200 вкл. | ±50 ±100 | I (специальный) |
| Altimax ВР-6-10100 | 10100 | 1000 | 10 | 100 | 101000 | от 1 до 5000 вкл. св. 5000 до 10100 вкл. | ±50 ±100 | I (специальный) |
| Altimax ВР-6-12100 | 12100 | 1000 | 10 | 100 | 121000 | от 1 до 5000 вкл. св. 5000 до 12100 вкл. | ±50 ±100 | I (специальный) |
Таблица 3 - Метрологические характеристики двухдиапазонных весов
| Модификация | Wi | Максимальная нагрузка (Мах;), г | Минимальная нагрузк a (Mini), мг | Действительная цена деления, (di), мг | Поверочный интервал, ei, мг | Количество поверочных интервалов (п) | Интервалы нагрузки (ш), г | Пределы допускаемой погрешности при первич. поверке (тре), мг | Класс точности по ГОСТ OIML R76-1-2011 |
| Altimax ВА-7-110-610 | W1 | 110 | 20 | 1 | 10 | 11000 | от 0,1 до 50 вкл. св. 50 до 110 вкл. | ± 5 ± 10 | II (высокий) |
| W2 | 610 | 500 | 10 | 100 | 6100 | от 0,1 до 500 вкл. св. 500 до 610 вкл. | ± 50 ±100 | II (высокий) |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значения |
| Влияние устройства установки на нуль на результат взвешивания, не более | ±0,25 e |
| Показания на дисплее массы, г, не более | Max + 9 e |
| Диапазон устройства выборки массы тары | от 0 до Max |
| Параметры электрического питания от сети переменного тока: Напряжение, В | 220±15% |
| Частота, Г ц | 50±1 |
| Габаритные размеры, мм, не более: Высота | 360 |
| Ширина | 230 |
| Длина | 380 |
| Масса, кг, не более | 6 |
| Условия эксплуатации: Температура окружающей среды, °С | от 15 до 35 |
| Относительная влажность, % | до 80, без конденсата |
наносится на маркировочную табличку, расположенную на корпусе прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы лабораторные неавтоматического действия | Altimax | 1 шт. |
| Кабель питания | _ | 1 шт. |
| Ветрозащитный экран* | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| * - предоставляется по заказу | ||
приведены в разделе 3 «Основные приемы работы с весами» документа «Весы неавтоматического действия Altimax ВА-1. Руководство по эксплуатации. Паспорт», в разделе 3 «Основные приемы работы с весами» документа «Весы неавтоматического действия Altimax ВА-3. Руководство по эксплуатации. Паспорт», в разделе 3 «Основные приемы работы с весами» документа «Весы неавтоматического действия Altimax ВА-5. Руководство по эксплуатации. Паспорт», в разделе 4 «Взвешивание» документа «Весы неавтоматического действия Altimax ВА-7, ВР-2. Руководство по эксплуатации. Паспорт», в разделе 8 «Взвешивание» документа «Весы неавтоматического действия Altimax ВР-6. Руководство по эксплуатации. паспорт».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия «Changzhou Xingyun Electronic Equipment Co., Ltd», Китай.
