| Номер в госреестре | 95100-25 |
| Наименование СИ | Датчики перемещений |
| Обозначение типа СИ | "ВИБРОБИТ S100" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ"), г. Ростов-на-Дону |
| Год регистрации | 2025 |
| Срок свидетельства | 03.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перемещений «ВИБРОБИТ S100» (далее - датчики перемещений), предназначены для непрерывного измерения перемещений и относительных виброперемещений паровых, газовых и гидравлических турбин, турбокомпрессоров, центробежных насосов и других машин во время их эксплуатации.
Датчики перемещений представляют собой бесконтактные вихретоковые устройства, возбуждающие высокочастотное электромагнитное поле вблизи измерительной части, которое распространяется в пространстве и создаёт в близко расположенном металлическом объекте контроля вихревые токи, приводящие к его ослаблению. Ослабление происходит обратно пропорционально величине воздушного зазора между датчиком и металлом объекта контроля.
Конструктивно датчики перемещений «ВИБРОБИТ S100» состоят из датчика и преобразователя.
Измерительной частью датчиков является катушка индуктивности, расположенная в торцевой части корпуса датчика, непосредственно возле объекта контроля, и связанная с электрической схемой преобразователя. По типу размещения электрической схемы преобразователя, датчики перемещений подразделяются на два основных типа:
- С электрической схемой, расположенной в корпусе соединительного разъёма кабеля (код исполнения «Е») - датчики перемещений модификации S110E, S120E, S150E, S151E, S160.05E;
- с электрической схемой, расположенной в корпусе самого датчика (код исполнения «С») - датчики перемещений модификации S110C, S120C, S121C, S141C, S142C, S143C, S150C.
Датчики перемещений модификаций S110E, S120E, S110C, S120C предназначены для измерений перемещений и относительных виброперемещений.
Датчики перемещений модификаций S160.05E, S121C, S150E, S151E, S141C, S142C, S143C, S150C предназначены для измерений перемещений.
Датчики перемещений модификаций S110C, S110E, S120C, S120E, S121C, S160.05E, S150C, S150E, S151E и выпускаются в измерительных исполнениях, приведенных в структурной схеме 1.
S110C - А, S110E - А, S120C - А, S120E - А, S121C - А, S160.05E - А, S150C - А, S150E - А, S151E - А
г де: А - верхний предел диапазона измерений перемещений (приведен в таблице 1).
Структурная схема 1 - измерительные исполнения датчиков перемещений модификаций S110C, S110E, S120C, S120E, S121C, S160.05E, S150C, S150E, S151E
Датчики перемещений модификации S141C, S142C, S143C выпускаются в измерительных исполнениях, приведенных в структурной схеме 2.
S141C - А / В, S142C - А / В, S143C - А / В
г де: A - верхний предел диапазона измерений перемещений (приведен в таблице 1);
B - ширина пояска ротора (ширина металлической пластины, относительно которой измеряется перемещение), принимает значения:
- для S141C: от 20 до 40 мм;
- для S142C: от 20 до 65 мм;
- для S143C: от 40 до 80 мм.
Структурная схема 2 - измерительные исполнения датчиков перемещений модификации S141C, S142C, S143C
Размеры измерительной катушки индуктивности датчиков и габаритные размеры самих датчиков определяются диапазоном измерений.
Выходным сигналом датчиков перемещений является унифицированный токовый сигнал (постоянный ток от 4 до 20 мА).
Все датчики перемещений имеют схему температурной компенсации вихретоковых элементов.
Маркировка датчиков перемещений модификаций S110C, S120C, S121C, S141C, S142C, S143C, S150C и заводской номер наносится на корпус датчика согласно рисунку 1.
Маркировка датчиков перемещений модификации S150E, S151E и заводской номер наносится на корпус датчика и преобразователя согласно рисунку 1.
Маркировка датчиков перемещений модификации S110E, S120E и S160.05E наносится на корпус преобразователя.
Заводской номер датчика перемещений наносится в цифровом формате в соответствии со структурной схемой 3.
NNNN - YY
где:
NNNN - порядковый номер, включая незначащие нули (нумерация NNNN с 01 января каждого календарного года должна начинаться со значения 0001-YY);
YY - две последние цифры года, в котором производился датчик.
Структурная схема 3 - формат заводского номера датчика перемещений
Пломбирование датчиков перемещений не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид датчиков перемещений «ВИБРОБИТ S100» включая места нанесения заводского номера и маркировки представлен на рисунке 1.

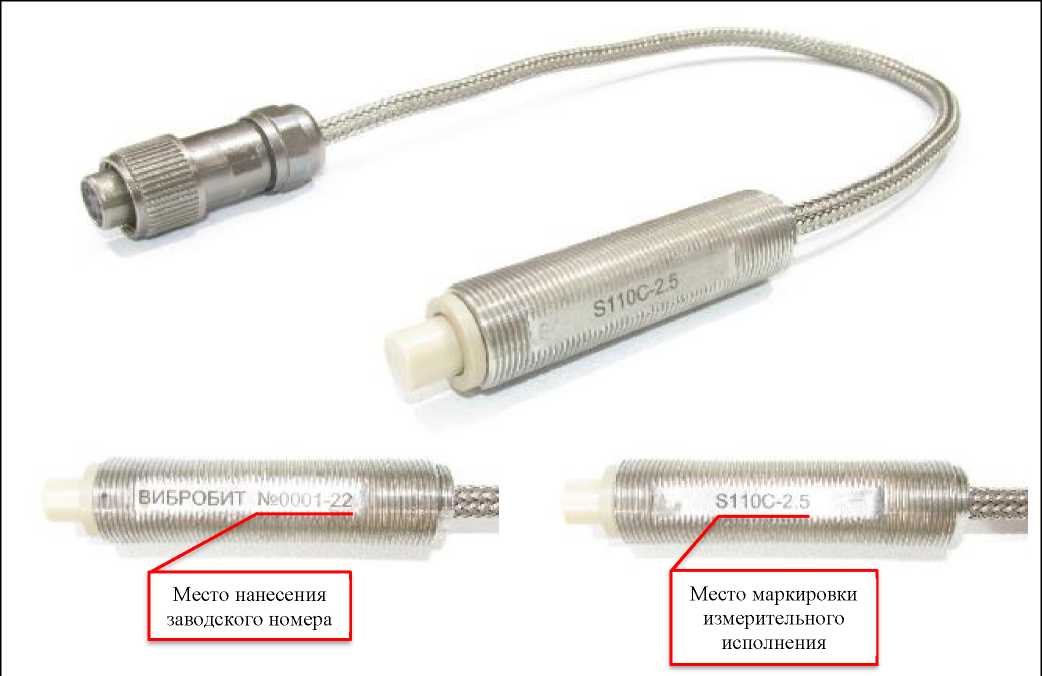

S110C
Место маркировки измерительного исполнения
Место нанесения заводского номера

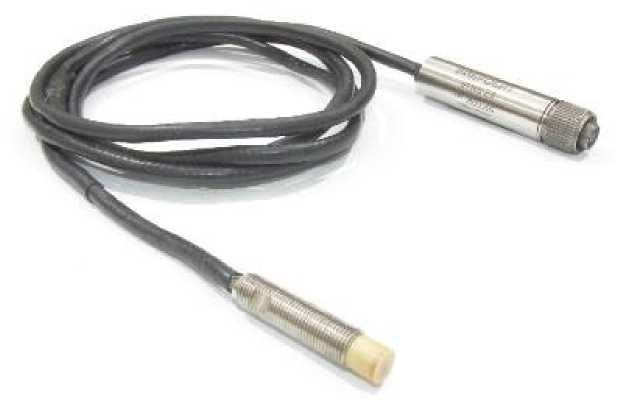

S110E

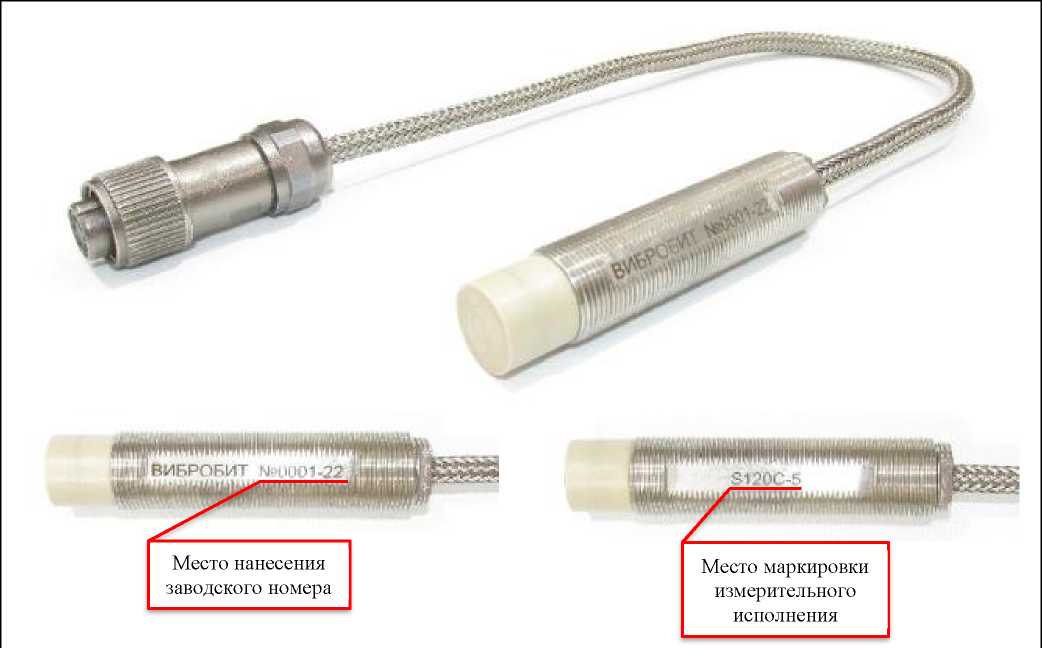

S120C
Место маркировки измерительного исполнения
Место нанесения заводского номера
S120E
Место нанесения заводского номера
Место маркировки измерительного исполнения

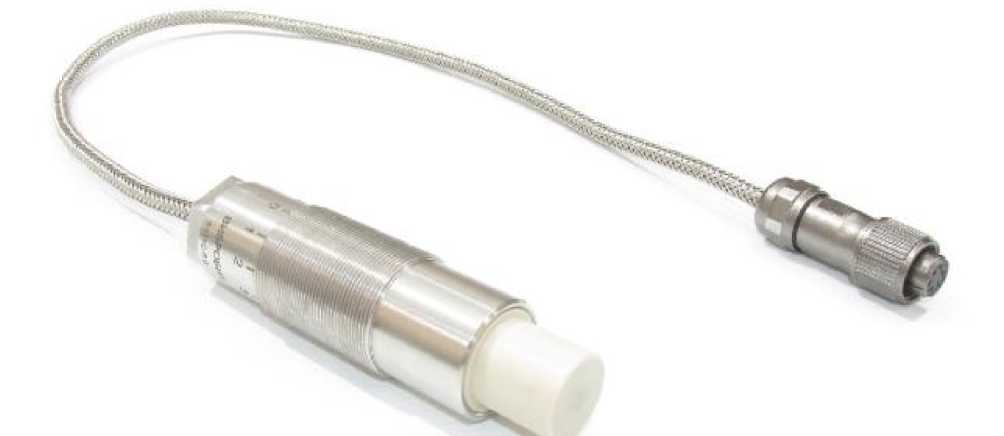

S121C

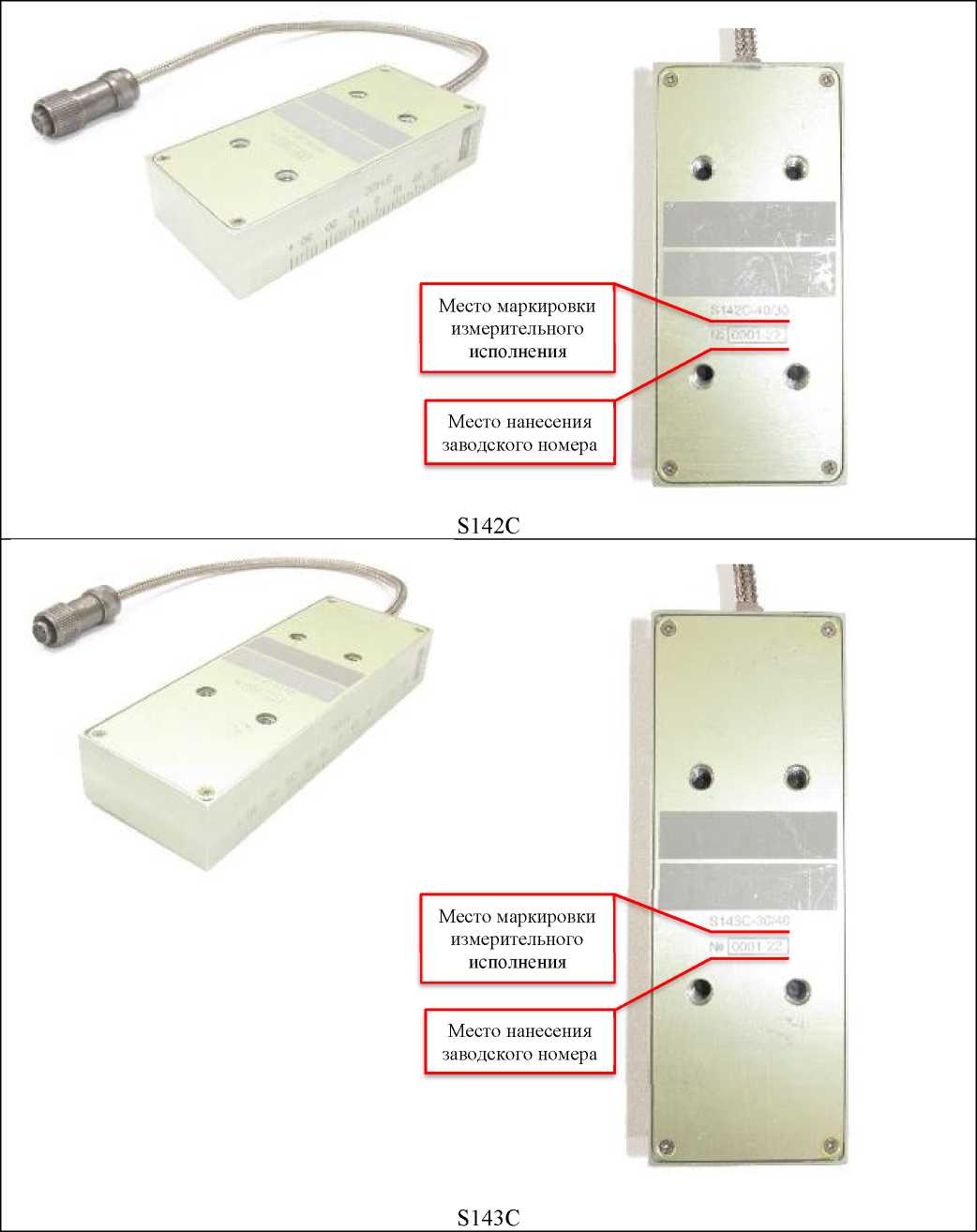

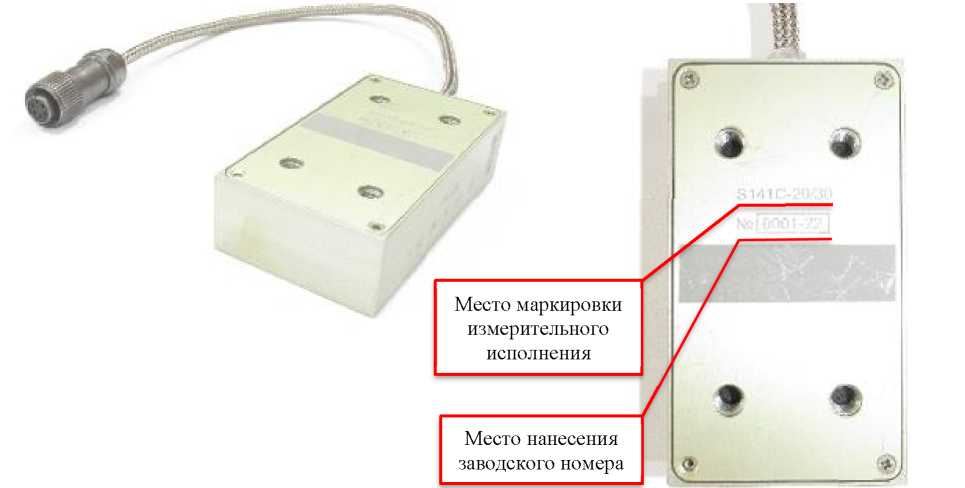

S141C

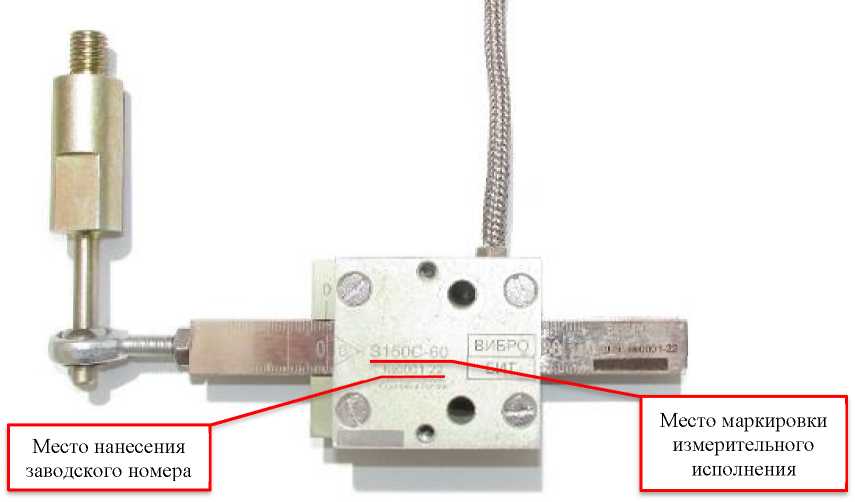

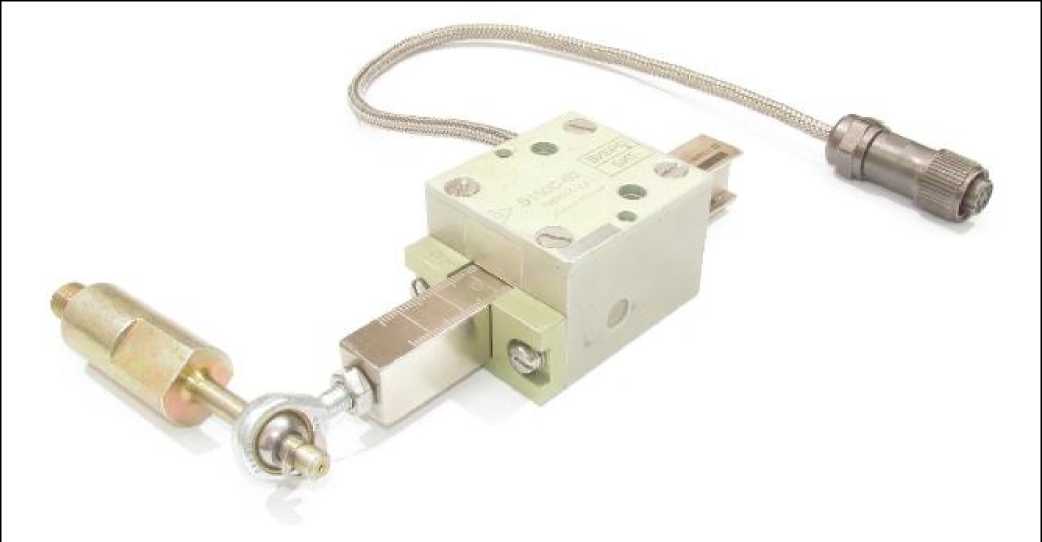

S150C

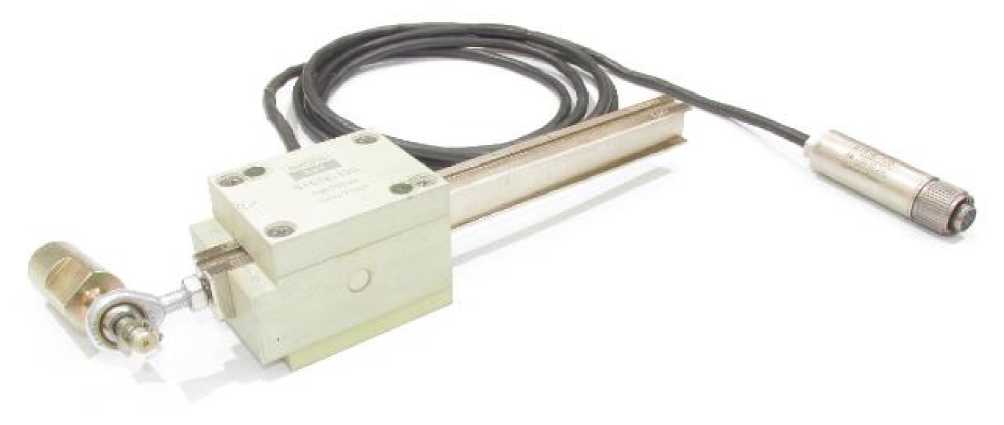

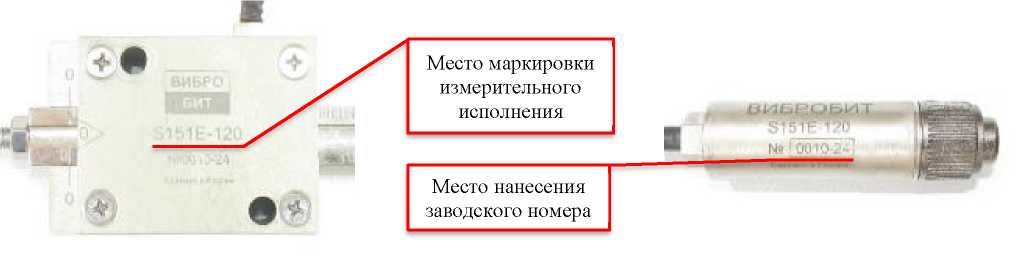

S150E, S151E
S160.05E
Место маркировки измерительного исполнения
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков перемещений «ВИБРОБИТ S100», включая места нанесения заводского номера и маркировки
Таблица 1 - Метрологические характеристики датчиков перемещений «ВИБРОБИТ S100» модификаций S110E, S110C, S120E, S120C, Б121С, S160.05E
| Наименование характеристики | Значение | ||
| S110E, S110C | S120E, S120C | S121C, S160.05E | |
| Диапазон выходного сигнала, мА | от 4 до 20 1) | ||
| Номинальный коэффициент преобразования, мА/мм | 16/Ди1 2 | ||
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % | ±2,5 | ||
| Диапазоны измерений перемещений, мм | от 0 до 1; от 0 до 2; от 0 до 2,5 | от 0 до 2; от 0 до 4; от 0 до 5 | от 0 до 2; от 0 до 4; от 0 до 5 |
| Пределы допускаемой основной приведённой погрешности к диапазону измерений перемещений в нормальных условиях, % | ±2,5 | ||
| Диапазон измерений относительного виброперемещения, мкм | от 25 до 500 | от 50 до 1000 | _ |
| Диапазон рабочих частот, Г ц | от 0,05 до 1500 | _ | |
| Базовая частота, Гц | 80 | _ | |
| Пределы допускаемой основной относительной погрешности измерений относительного виброперемещения на базовой частоте в нормальных условиях, % | ±4,0 | _ | |
| Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот, %: - от 0,05 до 500 включ. Гц - св. 500 до 1000 включ. Гц - св. 1000 до 1500 включ. Гц | от -2,5 до 1,0 от -8,0 до 1,0 от -16,0 до 1,0 | _ _ _ | |
| Нелинейность амплитудной характеристики,% | ±2,5 | ||
| Пределы допускаемой дополнительной погрешности измерений перемещений и относительного виброперемещения, вызванная изменением температуры окружающего воздуха от нормальных условий измерений, в диапазоне рабочих температур, % | ±3,0 | ||
Таблица 2 - Метрологические характеристики датчиков перемещений «ВИБРОБИТ S100» модификаций S141C, S142C, S143C
| Наименование характеристики | Значение | ||
| S141C | S142C | S143C | |
| Диапазон выходного сигнала, мА | от 4 до 20 1) | ||
| Номинальный коэффициент преобразования, мА/мм | 16/Ди2) | ||
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % | ±2,5 | ||
| Диапазоны измерений перемещений, мм | от 0 до 10; от 0 до 15; от 0 до 20; от 0 до 25; от 0 до 30 | от 0 до 8; от 0 до 15; от 0 до 30; от 0 до 35; от 0 до 40; от 0 до 45; от 0 до 50 | от 0 до 30; от 0 до 35; от 0 до 45 |
| Пределы допускаемой основной приведённой погрешности к диапазону измерений перемещений в нормальных условиях, % | ±2,5 | ||
| Нелинейность амплитудой характеристики, % | ±2,5 | ||
| Пределы допускаемой дополнительной погрешности измерений перемещений, вызванная изменением температуры окружающего воздуха от нормальных условий измерений, в диапазоне рабочих температур, % | ±3,0 | ||
| 1) Диапазон выходного сигнала имеет возможность инвертирования. 2) Ди - диапазон измерений перемещений. | |||
Таблицы 3 - Метрологические характеристики датчиков перемещений «ВИБРОБИТ S100» модификаций S15oC, S150E, S151E
| Наименование параметра | Значение | |
| S150C, S150E | S151E | |
| Диапазон выходного сигнала, мА | от 4 до 20 1) | |
| Номинальный коэффициент преобразования, мА/мм: | 16/Ди2) | |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % | ±2,5 | |
| Диапазоны измерений перемещений, мм | от 0 до 30; от 0 до 60; от 0 до 120 | от 0 до 120; от 0 до 240; от 0 до 360 |
| Пределы допускаемой основной приведённой к диапазону погрешности измерений перемещений в нормальных условиях, % | ±2,5 | |
| Нелинейность амплитудой характеристики, % | ±2,5 | |
| Пределы допускаемой дополнительной погрешности измерений перемещений, вызванная изменением температуры окружающего воздуха от нормальных условий измерений, в диапазоне рабочих температур, % | ±3,0 | |
| 1) Диапазон выходного сигнала имеет возможность инвертирования. 2) Ди - диапазон измерений перемещений. | ||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электропитания - напряжение постоянного тока, В - ток потребления, мА, не более | от 22 до 30 55 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 |
| Условия эксплуатации: температура окружающей среды, оС: - S110C, S120C, S121C, S141C, S142C, S143C, S150C - S110E, S120E, S151E | от - 40 до +110 от - 40 до +150 |
| Габаритные размеры корпуса датчика, мм: S110E (Параметры резьбы х Длина) | М10х1х250 |
| S110C (Параметры резьбы х Длина) | М16х1х73 |
| S120E (Параметры резьбы х Длина) | М16х1х53 |
| S120C (Параметры резьбы х Длина) | М16х1х76 |
| S121C (Параметры резьбы х Длина) | М27х1х107 |
| S141C (Длина х Ширина х Высота) | 90х50х24 |
| S142C (Длина х Ширина х Высота) | 110х50х24 |
| S143C (Длина х Ширина х Высота) | 140х50х24 |
| S150C, S150E (Длина х Ширина х Высота) | 50х46х35 |
| S151E (Длина х Ширина х Высота) | 56х46х44 |
| S160.05E (Длина х Ширина х Высота) | 22х46х32 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Габаритные размеры штоков датчиков (Длина х Ширина х Высота), мм: S150C, S150E | 109х94х18 139х94х18 199х94х18 |
| S151E | 217х94х18 337х94х18 457х94х18 |
| Габаритные размеры разъёма датчика (Диаметр х Длина), мм: S110C, S120C, S121C, S141, S142, S143, S150C | 018x50 |
| S110E, S120E, S150E, S151E, S160.05E | 018x79 |
| Масса, кг, не более: | |
| S110C | 0,130 |
| S110E | 0,300 |
| S120C | 0,120 |
| S120E | 0,250 |
| S121C | 0,380 |
| S141C | 0,280 |
| S142C | 0,330 |
| S143C | 0,400 |
| S150C | 0,610 |
| S150E | 0,260 |
| S151E | 0,500 |
| Шток (Длина х Ширина х Высота): 109х94х18 139х94х18 199х94х18 217х94х18 337х94х18 457х94х18 | 0,190 0,230 0,310 0,400 0,590 0,780 |
| S160.05E | 0,300 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчики перемещений | «ВИБРОБИТ S100» | 1 шт. |
| Датчики перемещений «ВИБРОБИТ S100». Формуляр | ВШПА.421412.100.120.ХХХ 1) ФО | 1 экз. |
| Датчики перемещений «ВИБРОБИТ S100». Паспорт | ВШПА.421412.YYYY 2) ПС | 1 экз. |
| Датчики перемещений «ВИБРОБИТ S100». Руководство по эксплуатации | ВШПА.421412.100.120 РЭ | 1 экз. |
| Примечание: 1) ХХХ - порядковый номер проекта, заказа или обозначение изделия. 2) YYYY - индивидуальный номер разработки для каждой модификации. | ||
ВШПА.421412.100.120 РЭ. Датчики перемещений «ВИБРОБИТ S100». Руководство по эксплуатации», раздел 2.2. «Порядок работы»
Приказ Федерального агентства по техническому регулированию от 27 декабря 2018 г. № 2772 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Датчики перемещений «ВИБРОБИТ S100». Технические условия.
ВШПА.421412.100.120 ТУ.
