| Номер в госреестре | 95101-25 |
| Наименование СИ | Мегаомметры переносные |
| Обозначение типа СИ | ПрофКиП ЦС |
| Изготовитель | Общество с ограниченной ответственностью "ПрофКиП" (ООО "ПрофКиП"), Московская область, г. Мытищи |
| Год регистрации | 2025 |
| Срок свидетельства | 03.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мегаомметры переносные ПрофКиП ЦС (далее по тексту - мегаомметры) предназначены для измерения электрического сопротивления постоянного тока при проверке параметров изоляции.
Мегаомметры выполнены в пластиковых ударопрочных корпусах, оснащены встроенным жидкокристаллическим дисплеем и автономным генератором с ручным приводом, что позволяет использовать их как мобильные средства измерений без привязки к сети питания и к гальваническим источникам тока.
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования переменного напряжения от асинхронного генератора с ручным приводом в постоянное напряжение с его последующим умножением (при необходимости). В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, пределами измерения и отображением информации на дисплее осуществляется с помощью встроенного микроконтроллера.
К данному типу средства измерений относятся следующие модификации: ПрофКиП ЦС0202/1Г, ПрофКиП ЦС0202/2Г, ПрофКиП ЦС0202/3Г, ПрофКиП ЦС0202/4Г, ПрофКиП ЦС0202/5Г, ПрофКиП ЦС0202/6Г.
Мегаомметры различаются между собой:
- величиной испытательного напряжения;
- диапазонами и погрешностями измерений.
Для предотвращения несанкционированного доступа к внутренним частям мегаоометра осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса мегаомметра.
Установленная на корпус наклейка не препятствует считыванию показаний с дисплея мегаомметра, а так же закрывать поворотный переключатель, органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель мегаомметров.

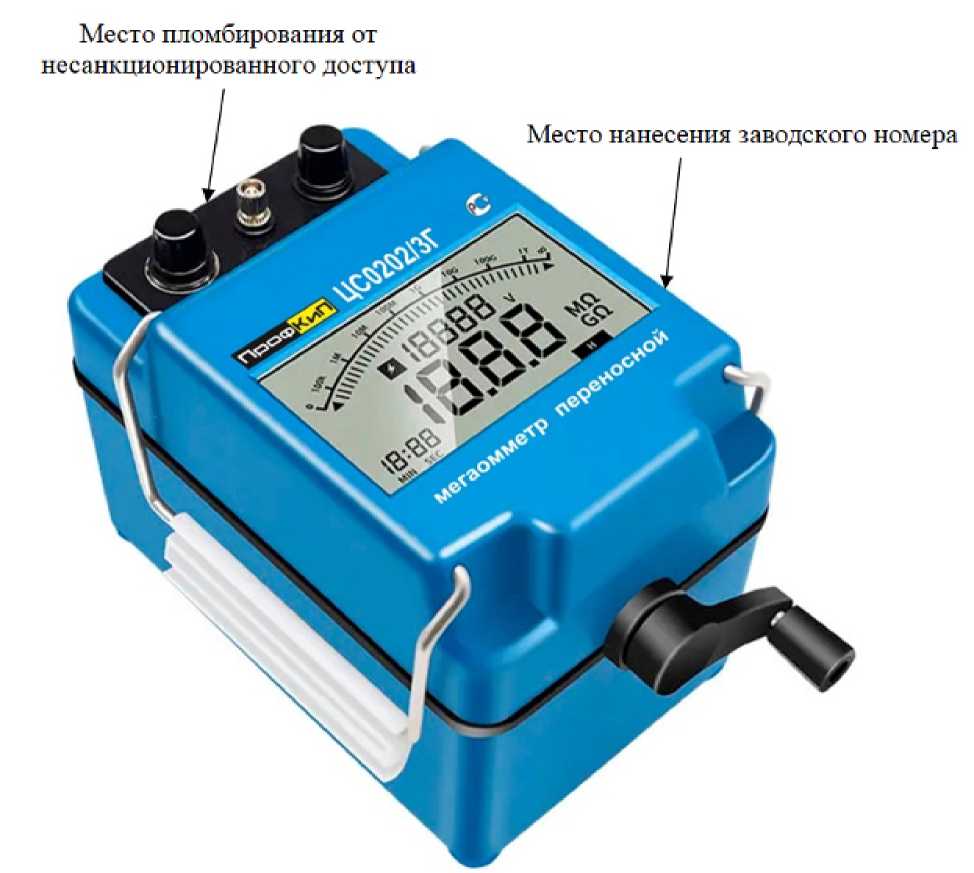

Общий вид мегаомметров, место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 1.
Место пломбирования от несанкционированного доступа
Место нанесения заводского номера
Рисунок 1 - Общий вид мегаомметров переносных ПрофКиП ЦС, место нанесения заводского номера и место пломбирования от несанкционированного доступа
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Profkip Power |
| Номер версии (идентификационный номер ПО) | _ |
| Цифровой идентификатор ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Модификация | Номинальное значение испытательного напряжения постоянного тока1), В | Диапазон измерений сопротивления постоянного тока | Разрешение | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока, МОм, ГОм |
| ПрофКиП ЦС0202/1Г | 1000 | от 0,01 МОм до 1,00 ГОм | 0,01 МОм | ±(0,02<И2)изм + 2r3)) |
| ПрофКиП ЦС0202/2Г | 2500 | от 0,10 до 999,00 МОм | 0,01 МОм | ±(0,02-Кизм + 2r) |
| от 1,00 до 2,50 ГОм | 0,01 ГОм | ±0,05<Иизм | ||
| ПрофКиП ЦС0202/3Г | 500 | от 0,10 до 500,00 МОм | 0,01 МОм | ±(0,02<Иизм + 2r) |
| ПрофКиП ЦС0202/4Г | 250 | от 0,10 до 250,00 МОм | 0,01 МОм | ±(0,02<Иизм + 2r) |
| ПрофКиП ЦС0202/5Г | 100 | от 0,10 до 100,00 МОм | 0,01 МОм | ±(0,02<Иизм + 2r) |
| ПрофКиП ЦС0202/6Г | 5000 | от 0,10 до 999,00 МОм | 0,01 МОм | ±(0,02<Иизм + 2r) |
| от 1,00 до 5,00 ГОм | 0,01 ГОм | ±0,1-Кизм |
Примечания
1)Допустимое отклонение испытательного напряжения от номинального не более ±15 %
2)ИизМ - измеренное значение сопротивления, МОм (ГОм)
3)r - разрешение на текущем диапазоне измерений, МОм (ГОм)
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - длина | 171 |
| - ширина | 110 |
| - высота | 125 |
| Масса, кг, не более - ПрофКиП ЦС0202/1Г, ПрофКиП ЦС0202/3Г, | 1,6 |
| ПрофКиП ЦС0202/4Г, ПрофКиП ЦС0202/5Г - ПрофКиП ЦС0202/2Г, ПрофКиП ЦС0202/6Г | 1,7 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +40 |
| - атмосферное давление, кПа | от 84 до 106 |
| - относительная влажность, %, не более | 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки мегаомметров представлен в таблице 5.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Мегаомметр переносной | Модификация ПрофКиП ЦС0202/1Г, или ПрофКиП ЦС0202/2Г, или ПрофКиП ЦС0202/3Г, или ПрофКиП ЦС0202/4Г, или ПрофКиП ЦС0202/5Г, или ПрофКиП ЦС0202/6Г | 1 |
| Руководство по эксплуатации | 26.51.43.113-101-68134858-2024 РЭ | 1 |
| Измерительные провода | _ | 1 |
| Упаковка | _ | 1 |
приведены в разделе «Проведение измерений» руководства по эксплуатации 26.51.43.113-101-68134858-2024 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия ПРШН26.51.43.105-68134858-2024 ТУ «Мегаомметры переносные ПрофКиП ЦС».
