| Номер в госреестре | 95149-25 |
| Наименование СИ | Устройства онлайн-мониторинга |
| Обозначение типа СИ | OSA3060 |
| Изготовитель | Wuhan LandPower Co., Ltd, Китай |
| Год регистрации | 2025 |
| Срок свидетельства | 11.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства онлайн мониторинга OSA3060 (далее - OSA3060) предназначены для непрерывного контроля изоляционного состояния металлоксидных разрядников напряжения 35 кВ и выше в подстанциях, обеспечивая более безопасную и надежную работу оборудования, а также измерений силы постоянного тока, напряжения постоянного тока и сопротивления.
OSA3060 непрерывно контролирует ряд параметров оборудования разрядников, таких как полный ток, сопротивление тока, напряжение шины, количество и время ударов молнии. OSA3060 состоит из модуля мониторинга утечки тока разрядников (в дальнейшем - модуль тока) и модуля мониторинга напряжения шины (в дальнейшем - модуль напряжения).
Модуль тока использует сердечниковые токовые датчики для сбора утечки тока и сопротивления тока однофазных разрядников, а также для записи количества и времени ударов молнии.
Модуль напряжения собирает вторичное напряжение трехфазных PT, на которых установлены разрядники, для вычисления напряжения шины и ее гармонических составляющих.
Связь между устройствами осуществляется через RS485, а синхронизация сбора данных - через CAN.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпусы модулей тока и напряжения методом лазерной маркировки.
Общий вид модулей тока и напряжения, а также место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунках 1-4.

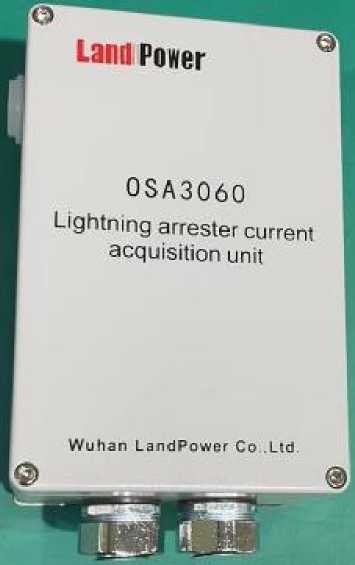

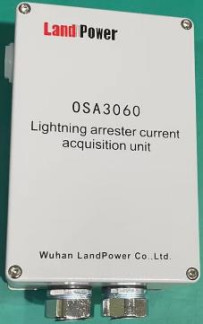

Рисунок 1 - Внешний вид модуля мониторинга утечки тока разрядников

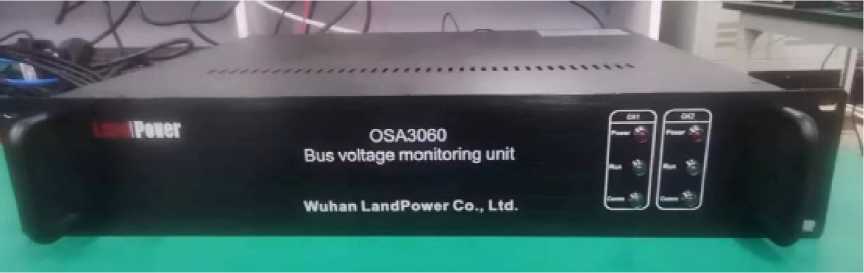

Рисунок 2 - Внешний вид модуля мониторинга напряжения шины разрядников

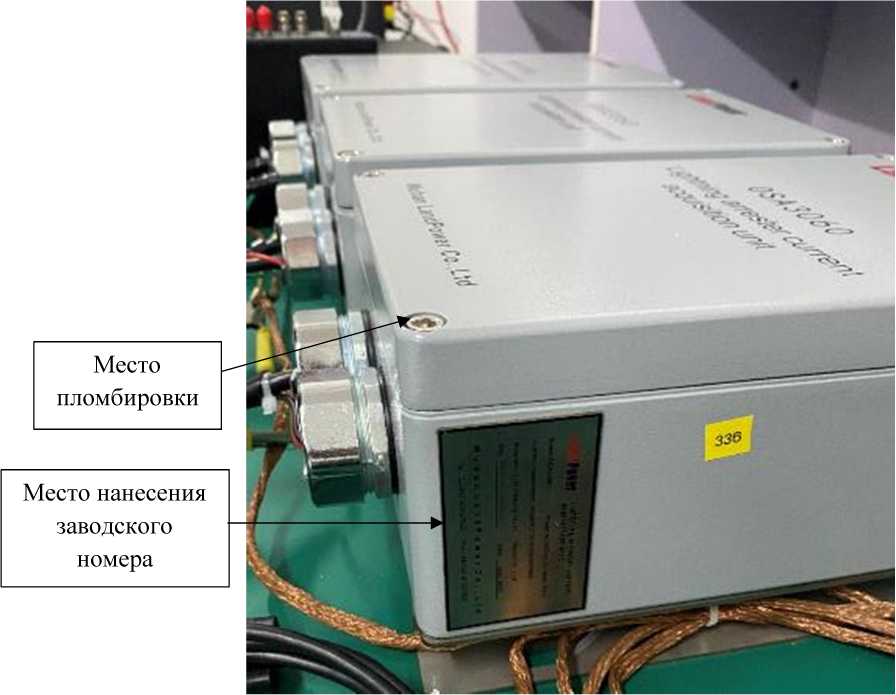

Рисунок 3 - Место нанесения заводского номера и место пломбировки на модуле мониторинга утечки тока разрядников
Место нанесения заводского номера
Место пломбировки

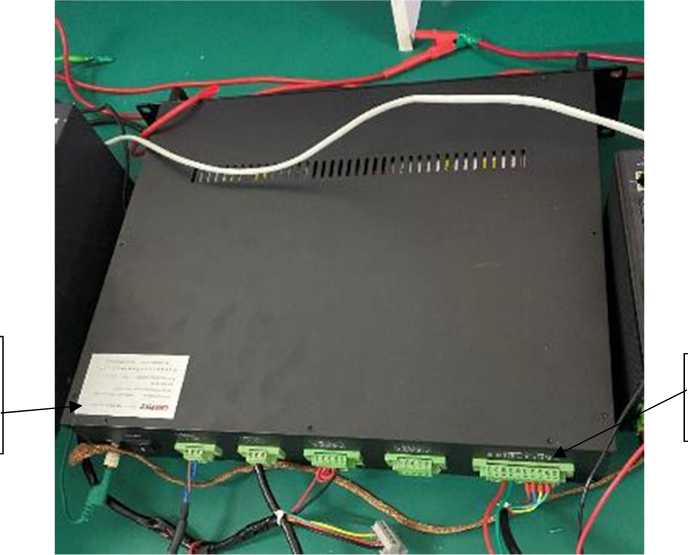

Рисунок 4 - Место нанесения заводского номера и место пломбировки на модуле мониторинга напряжения шины разрядников
Данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | OSA |
| Номер версии (идентификационный номер ПО), не ниже | Не ниже 1 .x.x * |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон эффективного значения силы постоянного тока, мА | от 0,1 до 600,0 |
| Пределы допускаемой относительной погрешности эффективного значения силы постоянного тока, % | ±1 |
| Диапазон измерения сопротивления силы постоянного тока, Ом | от 0,01 до 600,00 |
| Пределы допускаемой относительной погрешности сопротивления тока, % | ±1 |
| Диапазон напряжения на вторичной стороне PT, В | от 5 до 100 |
| Пределы допускаемой относительной погрешности напряжения на вторичной стороне PT, % | ±0,5 |
Таблицы 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | 220 |
| Частота питания переменного тока, Г ц | 50 |
| Потребляемая мощность, Вт, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -25 до +45 95 |
| Габаритные размеры модуля контроля тока утечки (ДлинахШиринахВысота), мм, не более | 257x160x125 |
| Габаритные размеры модуля контроля напряжения шины (ДлинахШиринахВысота), мм, не более | 483x356x88 |
| Масса модуля контроля тока утечки, кг, не более | 10 |
| Масса модуля контроля напряжения шины, кг, не более | 7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 215 000 |
наносится на паспорт типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Устройство онлайн мониторинга: | OSA3060 | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 1 руководства по эксплуатации «Описание и работа».
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А диапазоне частот от 1-10-1 до 1406 Гц»;
Стандарт предприятия «Устройство онлайн мониторинга OSA3060».
