| Номер в госреестре | 95236-25 |
| Наименование СИ | Модули расширения частотного диапазона |
| Обозначение типа СИ | ВЕКТОР |
| Изготовитель | Общество с ограниченной ответственностью "МВЭЙВ" (ООО "МВЭЙВ"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 18.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули расширения частотного диапазона ВЕКТОР (далее - МРЧД) предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников совместно с анализаторами цепей векторными.
Возможно использование МРЧД в качестве рабочего эталона (разряды для рабочих эталонов в государственной поверочной схеме не указаны) единиц комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в соответствии с Государственной поверочной схемой для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц.
Конструктивно МРЧД выполнены в малогабаритном корпусе настольного исполнения. На одном из торцов прибора расположен волноводный измерительный порт. На другом торце прибора расположены коаксиальные измерительные разъемы, а также многоконтактный разъем питания (12 В) и управления для подключения к анализатору цепей векторному (АЦВ). Управление режимами работы прибора осуществляется с анализаторов цепей векторных C4220, C4420 (рег.номер 87316-22).
Принцип действия модулей расширения частотного диапазона МРЧД основан на переносе рабочего диапазона частот анализаторов цепей векторных вверх по частоте. При этом в МРЧД формируется зондирующий сигнал заданной частоты и при помощи волноводного двунаправленного ответвителя выделяются составляющие падающей и отражённой волн. Относительная погрешность установки частоты определяется используемым анализатором цепей векторным.
Измерительный сигнал генерируется в МРЧД путем умножения, усиления и фильтрации опорного сигнала, поступающего на МРЧД с АЦВ. Опционально возможна регулировка мощности выходного сигнала с помощью встроенного аттенюатора. Выделенные падающий и отражённый сигналы переносятся в МРЧД на промежуточную частоту с помощью встроенных смесителей, работающих на гармониках сигнала гетеродина, также поступающего с АЦВ. Затем сигналы промежуточной частоты опорного (падающая волна) и измерительного (отраженная волна) каналов поступают непосредственно на соответствующие входы АЦВ, оцифровываются, обрабатываются и результаты измерений комплексного коэффициента отражений и комплексного коэффициента передачи выводятся в управляющем программном обеспечении АЦВ в требуемом пользователю формате.
Для калибровки приборов возможно использование различных наборов калибровочных мер. Опционально входящие в состав прибора наборы калибровочных мер волноводных ВЕКТОР-КН поддерживают калибровки типа TRL и OSM/TOSM.
К данному типу МРЧД ВЕКТОР относятся следующие модификации, отличающиеся диапазоном частот: ВЕКТОР 50-75 ГГц, ВЕКТОР 75-110 ГГц, ВЕКТОР 78-118 ГГц, ВЕКТОР 110-170 ГГц. Модификации МРЧД ВЕКТОР могут иметь опции, приведенные в таблице 1.
'аблица 1 - Опции МРЧД ВЕКТОР
| Модифика ция МРЧД | Обозначение и описание опции |
| ВЕКТОР 50-75 ГГц | А75 - встроенный управляемый электронный аттенюатор ВЕКТОР-КН 50-75 ГГц - набор калибровочных мер волноводных WR-15 В78 - внешний волноводный переход, обеспечивающий сопряжение выходного СВЧ порта с устройствами в волноводном тракте 3,6*1,8 мм ВЕКТОР-КН 53-78 ГГц - набор калибровочных мер волноводных 3,6*1,8 мм |
| ВЕКТОР 75-110 ГГц | А110 - встроенный управляемый электронный аттенюатор ВЕКТОР-КН 75-110 ГГц - набор калибровочных мер волноводных WR-10 |
| ВЕКТОР 78-118 ГГц | А118 - встроенный управляемый электронный аттенюатор ВЕКТОР-КН 78-118 ГГц - набор калибровочных мер волноводных 2,4*1,2 мм |
| ВЕКТОР 110-170 ГГц | А170 - встроенный управляемый электронный аттенюатор ВЕКТОР-КН 110-170 ГГц - набор калибровочных мер волноводных WR-06 В178 - внешний волноводный переход, обеспечивающий сопряжение выходного СВЧ порта с устройствами в волноводном тракте 1,6*0,8 мм ВЕКТОР-КН 118-178 ГГц - набор калибровочных мер волноводных 1,6*0,8 мм |
Знак поверки может наноситься на верхнюю панель средства измерений.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, а также модификация типа и состав опций, наносится методом наклейки на боковую панель прибора и имеет формат восьмизначного цифрового номера. Для предотвращения несанкционированного доступа модули расширения частотного диапазона МРЧД имеют защитную наклейку изготовителя, закрывающую стык корпуса и задней панели.
Общий вид МРЧД и места для нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Место для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и схема пломбировки от несанкционированного доступа представлены на рисунке 2.
UVciwe
Место нанесения знака утверждения типа
Место нанесения знака поверки
МщцМ1Ьрэсширв1«1" час-стьо-ООМЗ"”’**1
ВЕКТОР 75 ™ГГц

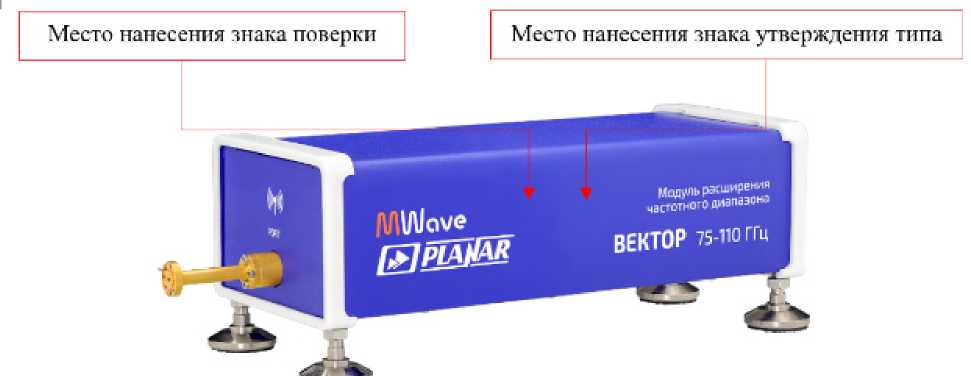

Рисунок 1 - Общий вид средства измерений и места для нанесения знака утверждения типа и знака поверки

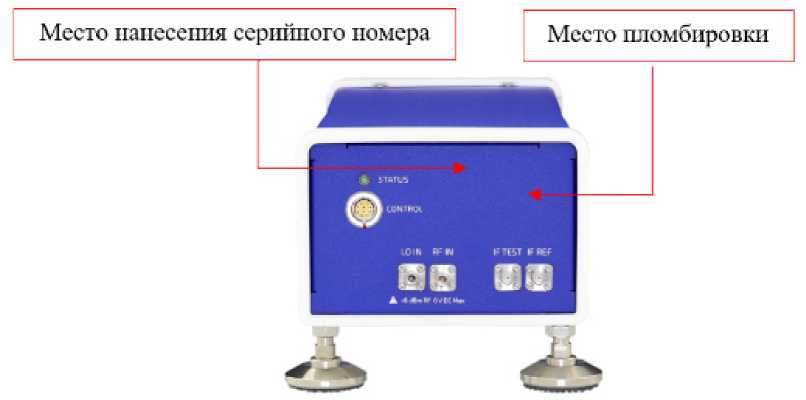

Рисунок 2 - Вид сзади и места нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и схема пломбировки от несанкционированного доступа
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон рабочих частот модификаций 1, ГГц | ВЕКТОР 50 - 75 ГГц | от 50 до 75 |
| ВЕКТОР 50 - 75 ГГц с опцией В78 | от 53,57 до 78,33 | |
| ВЕКТОР 75 - 110 ГГц | от 75 до 110 | |
| ВЕКТОР 78 - 118 ГГц | от 78,33 до 118,10 | |
| ВЕКТОР 110 - 170 ГГц | от 110 до 170 | |
| ВЕКТОР 110 - 170 ГГц с опцией В178 | от 118,1 до 178,4 | |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала совместно с С4220, С4420 1 | +240-6 | |
| Максимальная выходная мощность Pmax модификаций 1, дБ (1 мВт), не менее | ВЕКТОР 50 - 75 ГГц 2 | 10 |
| ВЕКТОР 75 - 110 ГГц | 6 | |
| ВЕКТОР 78 - 118 ГГц | 0 | |
| ВЕКТОР 110 - 170 ГГц 2 | -6 (-21 )3 | |
| Максимальная выходная мощность c опциями А75/А110/А118/А170 1, дБ (1 мВт), не менее | Pmax-2 | |
| Диапазон перестройки аттенюатора для опций А75/А110/А118/А170 1, дБ, не менее | от -35 до 0 | |
| Динамический диапазон для полосы пропускания 10 Гц модификаций1, дБ, не менее | ВЕКТОР 50 - 75 ГГц 2 | 110 |
| ВЕКТОР 75 - 110 ГГц | 110 | |
| ВЕКТОР 78 - 118 ГГц | 100 | |
| ВЕКТОР 110 - 170 ГГц 2 | 95 (80)3 | |
| Среднее квадратическое отклонение шумов измерительной трассы при измерении модуля коэффициента отражения 0 дБ в полосе пропускания 1 кГц, дБ, не более | 0,005 | |
Продолжение таблицы 2
| Наименование характеристики | Значение | ||||
| Доверительные границы Д| S„ | абсолютной погрешности измерений (P=0,95) модуля коэффициента отражения | Su | в диапазоне от 0 до 1 в зависимости от вида калибровки4,5 и модификаций, отн. ед. | Калибровка | TRL6 | OSM/TOSM6 | ||
| ВЕКТОР 50 - 75 ГГц 2 | ±0,013 | ±0,025 | |||
| ВЕКТОР 75 - 110 ГГц, ВЕКТОР 78 - 118 ГГц | ±0,016 | ±0,027 | |||
| ВЕКТОР 110 - 170 ГГц 2 | ±0,019 | ±0,030 | |||
| Доверительные границы абсолютной погрешности измерений (P=0,95) фазы коэффициента отражения | Su | в диапазоне от 0,02 до 1, градус | ±(1+57-агсяп(Д| Sn |/| Su |)) | ||||
| Доверительные границы нелинейности (P=0,95) приемников L в динамическом диапазоне 1, дБ | ВЕКТОР 50 - 75 ГГц 2, ВЕКТОР 75 - 110 ГГц | от -60 до 0 дБ | ±0,15 | ||
| ВЕКТОР 78 - 118 ГГц | от -50 до 0 дБ | ±0,15 | |||
| ВЕКТОР 110 - 170 ГГц 2 | от -40 до 0 дБ | ±0,20 (±0,30)3 | |||
| Доверительные границы составляющей абсолютной погрешности измерений (P=0,95) модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013 6, дБ | ±0,05 | ||||
| Доверительные границы Д|Бу| абсолютной погрешности измерений (P=0,95) модуля коэффициента передачи |Sу-15,6,7, дБ | ±(T+L) | ||||
| Доверительные границы абсолютной погрешности измерений (P=0,95) фазы коэффициента передачи |Sу-15,6,7, градус | ±(0,5+57-arcsin Д|S ij |/8,6)) | ||||
| Примечания: 1) Характеристики, не требующие применения калибровочного набора мер. 2) В том числя для опций В78, В178 3) В диапазоне частот от 170,0 до 178,4 ГГц для опции В178. 4) Для измерений коэффициентов отражения двухполюсников или многополюсников с бесконечным ослаблением. 5) При изменении температуры не более, чем ±1 оС после калибровки. 6) Для комплектации из не менее чем двух модулей ВЕКТОР. 7) Для измерений коэффициентов передачи согласованных многополюсников при полосе пропускания 10 Гц. | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин | 30 |
| Габаритные размеры, мм, не более: - длина | 391 |
| - ширина | 140 |
| - высота | 93 |
| Масса, кг, не более | 3,3 |
| Нормальные условия применения: - температура окружающей среды, °С | от +15 до +30 |
| - относительная влажность воздуха, % | от 40 до 80 |
наносится на переднюю панель модулей расширения частотного диапазона МРЧД в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Модуль расширения частотного диапазона | ВЕКТОР (модификация ВЕКТОР 50-75 ГГц или ВЕКТОР 75-110 ГГц или ВЕКТОР 78-118 ГГц или ВЕКТОР 110-170 ГГц) | 1/ 21) |
| Кабель управления | - | 12) |
| Кабель RF | Кабель RF | 12) |
| Кабель LO | Кабель LO | 12) |
| Кабель IF | Кабель IF | 22) |
| Переход коаксиальный (3,5 мм, розетка - розетка) | - | 12) |
| Опция диапазона частот 53-78,3 ГГц (только для модификации ВЕКТОР 50-75 ГГц) | В78 | 1 1, 2) |
| Опция диапазона частот 118,1 - 178,4 ГГц (только для модификации ВЕКТОР 110-170 ГГц) | В178 | 1 1, 2) |
| Опция встроенного аттенюатора для модификаций: ВЕКТОР 50-75 ГГц ВЕКТОР 75-110 ГГц ВЕКТОР 78-118 ГГц ВЕКТОР 110-170 ГГц | А75 А110 А118 А170 | 11, 2) |
| Опция наборов калибровочных мер волноводных: WR-15 3,6Х1,8 мм WR-10 2,4х1,2 мм WR-6 1,6Х0,8 мм | ВЕКТОР-КН 50-75 ГГц ВЕКТОР-КН 53-78 ГГц ВЕКТОР-КН 75-110 ГГц ВЕКТОР-КН 78-118 ГГц ВЕКТОР-КН 110-170 ГГц ВЕКТОР-КН 118-178 ГГц | 1 1) |
| Руководство по эксплуатации | РЭ 26.51.43-193-21477812 2023 | 1 |
| Примечания: 1) По отдельному заказу 2) Для каждого МРЧД ВЕКТОР | ||
приведены в разделе 5 «Порядок работы» руководства по эксплуатации
РЭ 26.51.43-193-21477812-2023.
Приказ Росстандарта от 5 августа 2024 г. № 1796 «Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик;
ТУ 26.20.13-001-04141619-2024 Модули расширения частотного диапазона ВЕКТОР. Технические условия.
