| Номер в госреестре | 95237-25 |
| Наименование СИ | Приборы для измерений отклонений формы и расположения поверхностей вращения |
| Обозначение типа СИ | MCP |
| Изготовитель | Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва |
| Год регистрации | 2025 |
| Срок свидетельства | 18.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений отклонений формы и расположения поверхностей вращения МСР (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером c программным обеспечением.
Приборы выпускаются следующих модификаций: МСР-100, МСР-250, отличающихся рядом конструктивных особенностей.
Механическая часть прибора включает шпиндель, (на подшипниках скольжения мод. МСР-100, на воздушных подшипниках мод. МСР-250) с рабочим столом для установки, вращения, центрирования и выравнивания контролируемой детали, датчик с щупом, моторизованный рычаг с механизмом крепления и перемещения щупа по оси X со шкалой, колонну со шкалой по оси Z для обеспечения перемещения датчика по вертикали.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
- расчет максимального отклонения профиля.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Перемещение датчика по оси R и Z осуществляется с помощью джойстика.
Приборы оснащаются приводами для моторизованного перемещения датчика по осям R и Z.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку, которая расположена на задней панели основания приборов (Рис. 2).
Общий вид приборов представлен на рисунке 1.
Место нанесения таблички с заводским номером и знаком утверждения типа
а)
б)

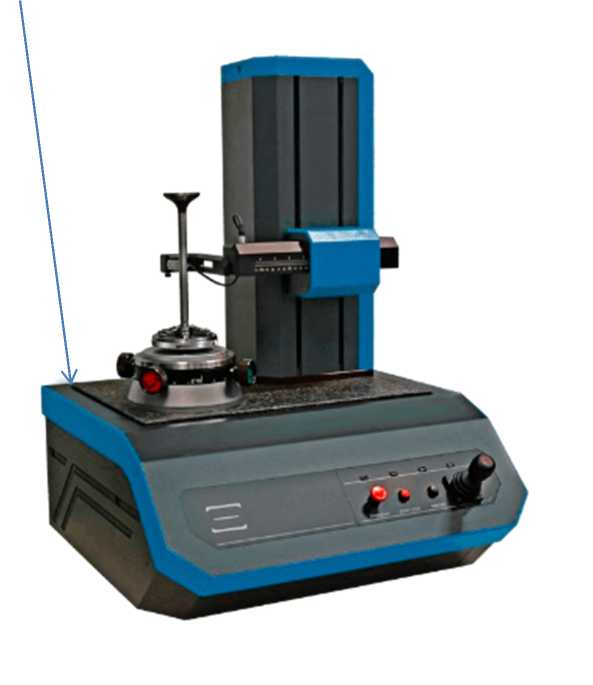

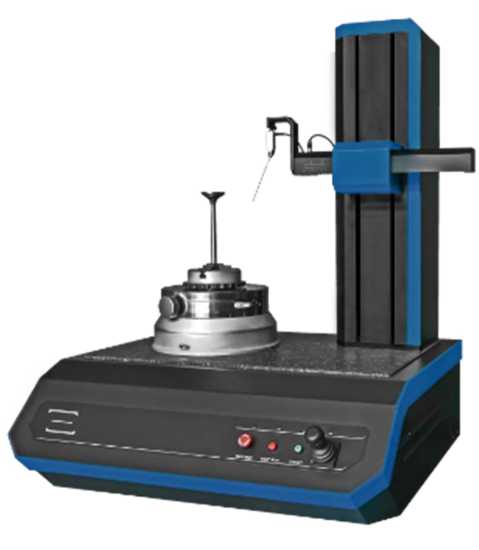

Рисунок 1 - Внешний вид приборов а) МСР-100; б) МСР-250

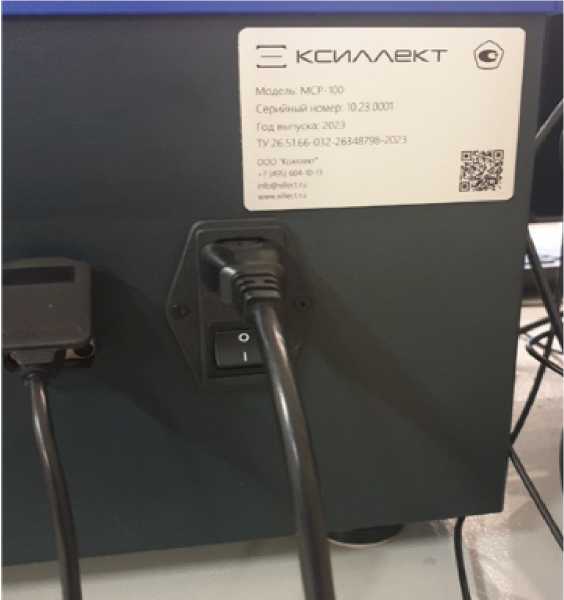

Рисунок 2 - Вид маркировочной таблички и место ее нанесения на приборы
Программное обеспечение CIRCOM представляет собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_____________________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CIRCOM |
| Номер версии (идентификационный номер) ПО | не ниже 6.4.28 |
| Цифровой идентификатор ПО | - |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики приборов___________________
| Наименование характеристики | Значение | |
| Модификация | МСР-100 | МСР-250 |
| Диапазон измерений отклонений от круглости, мкм | от 0,01 до 600 | |
| Пределы допускаемой абсолютной погрешности измерений отклонения от круглости, мкм2) | ±(0,06+0,03Х)1, где Х - измеренное значение отклонения от круглости, мкм | |
| Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм3) | 0,06+0,002H, где H - расстояние от поверхности рабочего стола, мм | |
| Предел допускаемой абсолютной осевой погрешности шпинделя, мкм3) | 0,02+0,011R, где R - расстояние от центра вращения шпинделя, мм | |
| Диапазон перемещений по оси Z, мм | от 0 до 350 | от 0 до 500 |
| Предел допускаемого отклонения от прямолинейности по оси Z, мкм | 1,0 (на длине 300 мм) | 1,0 (на длине 400 мм) |
| Максимальный вес детали, кг, не более | 20 | 50 |
| Максимальный диаметр измеряемой детали, мм, не более | 300 | 500 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 587 632 793 | 786 727 993 |
| Наименование характеристики | Значение |
| Примечания: 1) На высоте не более 25 мм над уровнем стола; 2) При следующих условиях измерений: метод анализа - LSC, фильтр Гаусса, полоса пропускания фильтра 1-500, скорость вращения - 6 об/мин; 3) При следующих условиях измерений: метод анализа - LSC, фильтр Гаусса, полоса пропускания фильтра 1-50, скорость вращения - 6 об/мин | |
Таблица 3 - Технические характеристики приборов
| Наименование характеристики | Значение |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 0 до 95, без конденсации |
| Параметры электропитания - напряжение, В - частота, Г ц - мощность, В А, не более | от 110 до 240 вкл. 50/60 350 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Прибор для измерений отклонений формы и расположения поверхностей вращения | МСР-100/МСР-250 ( в зависимости от модификации) | 1 шт. |
| Щуп стандартный диаметром 2 мм | - | 1 шт. |
| Руководство по эксплуатации | 26.51.66-032-26348798-2023РЭ | 1 экз. |
Методы измерений изложены в разделе 5 «Автоматический цикл измерений» документа «Приборы для измерений отклонений формы и расположения поверхностей вращения МСР. Руководство по эксплуатации» РЭ.
Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения, утвержденная приказом Росстандарта от 30 мая 2024 г. № 1321;
ТУ 26.51.66-032-26348798-2023 «Приборы для измерений отклонений формы и расположения поверхностей вращения МСР».
