| Номер в госреестре | 95240-25 |
| Наименование СИ | Измерители отклонений от прямолинейности |
| Обозначение типа СИ | Лазерная струна ЛС-1 |
| Изготовитель | Общество с ограниченной ответственностью "ГРАДАН" (ООО "ГРАДАН"), г. Санкт-Петербург |
| Год регистрации | 2025 |
| Срок свидетельства | 18.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители отклонений от прямолинейности Лазерная струна ЛС-1 (далее -измерители) предназначены для измерений отклонений от прямолинейности, плоскостности и соосности.
Измерители состоят из двух магнитных подставок, в которые устанавливаются лазерная труба и визирная приемная система при визуальном способе измерений или приёмник фотоэлектрический при фотоэлектрическом способе измерений и комплекта оптических узлов, в том числе отражателей. В состав измерителя входит персональный компьютер с установленным программным обеспечением.
Принцип действия измерителей основан на методе лазерного визирования. Величина смещения изображения марки относительно выходного элемента прибора в виде кольцевой интерференционной структуры с четко выраженным круглым центральным пятном измеряется отсчетными устройствами магнитной подставки или с помощью цифровой камеры с матричным приемником.
Измерители выпускаются в двух модификациях: ЛС-1.01.000 и ЛС-1.01.001, которые различаются конструктивным исполнением, внешним видом и габаритными размерами лазерной трубы.
Лазерная струна ЛС-1.01.000, представленная на рисунке 1 а), состоит
из светодиодного лазера, блока питания и оптических элементов, смонтированных в цилиндрическом корпусе лазерной трубы и закрытых кожухом.
Лазерная струна ЛС-1.01.001, представленная на рисунке 1 б), состоит из трубы лазерного формирователя, установленной в сферическую опору со сферическими лапками лафета, с помощью которых труба может наклоняться вокруг центра сферической опоры в двух взаимно перпендикулярных плоскостях.
Заводской номер имеет цифровой формат и наносится типографским методом на переднюю часть лазерной трубы, наименование организации-изготовителя наноситься типографским методом на переднюю часть лазерной трубы.

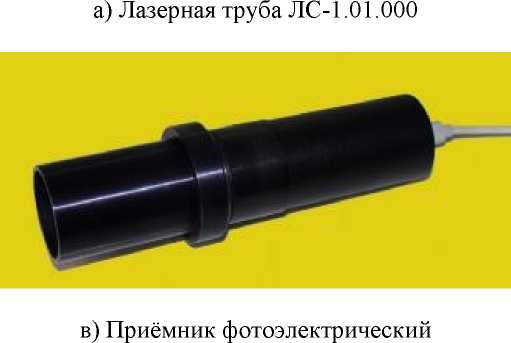

Общий вид измерителей представлен на рисунке 1.
б) Лазерная труба ЛС-1.01.001
Рисунок 1 - Общий вид измерителей отклонений от прямолинейности Лазерная струна ЛС-1

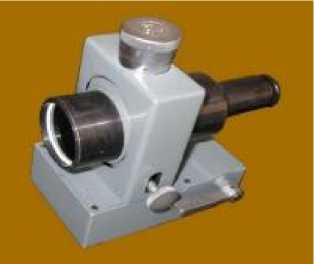

г) Визирная приемная система
Пломбирование измерителей не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Измерители имеют автономное программное обеспечение (далее - ПО). Автономное ПО установлено на персональном компьютере и по интерфейсу USB получает данные с цифровой камеры для дальнейшей обработки и хранения информации. ПО содержит метрологически значимую часть, доступ пользователя к которой ограничен. ПО предназначено для обработки результатов измерений, отображения их на мониторе, сохранения результатов измерений. Для защиты ПО от непреднамеренных и преднамеренных изменений настроек измерителя предусмотрена авторизация пользователей программными средствами. Доступ пользователя к настройкам программы возможен лишь при правильном вводе пароля. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Отсчет |
| Номер версии ПО | 2.Х* |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления контрольной суммы исполняемого кода | - |
| * - где Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочее расстояние от объектива до приемника, м | от 0,5 до 30 |
| Диапазон измерений отклонений от опорной прямой, мм: - визуальным способом - фотоэлектрическим способом | от +5,0 до -5,0 от +3,0 до -3,0 |
| Пределы допускаемой абсолютной погрешности измерений отклонений от опорной прямой, мм: - визуальным способом - фотоэлектрическим способом | ± 0,1 ± 0,05 |
| Диапазон измерений длины, мм - отсчетными устройствами магнитной подставки - фотоэлектрическим отсчетным устройством | от 0 до 10 от 0 до 6 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм - отсчетными устройствами магнитной подставки - фотоэлектрическим отсчетным устройством | ±0,02 ±0,005 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Допуск параллельности оси лазерного пучка образующей корпуса лазерной трубы на длине 1 м, мм | 0,02 |
| Расстояние от стебля до верхнего края торца конической части барабана, мм, не более | 0,5 |
| Габаритные размеры, мм, не более: лазерной трубы ЛС-1.01.000: | |
| - диаметр | 50 |
| - длина | 250 |
| лазерной трубы ЛС-1.01.001: | |
| - диаметр | 70 |
| - длина | 440 |
| визирной приемной системы в подставке: | |
| - высота | 270 |
| - ширина | 180 |
| - длина | 170 |
| Номинальное напряжение питания лазерной трубы постоянного тока (два элемента питания ААА), В | 3,0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 94 до 104 |
| Масса, кг, не более: - лазерной трубы - визирной приемной системы в подставке | 2,5 4,0 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч | 2000 |
наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Лазерная труба* | ЛС-1.01.000 | 1 шт. |
| Лазерная труба* | ЛС-1.01.001 | 1 шт. |
| Приёмник фотоэлектрический (цифровая камера) | SDU - 415 | 1 шт. |
| Магнитная подставка | ИГ 159. 05.000 | 2 шт. |
| Визирная приемная система | ЛС-1.02.000 | 1 шт. |
| Комплект оптических узлов* | - | 1 компл. |
| Компьютер (ноутбук) в сумке для переноса | - | 1 шт. |
| Программное обеспечение | ЛС-1.000 ПО | 1 шт. |
| Ящик укладочный | ЛС-1. 03.000 | 2 шт. |
| Отвертка | - | 1 шт. |
| Кисточка беличья | - | 1 шт. |
| Салфетка фланелевая | - | 1 шт. |
| Руководство по эксплуатации | ЛС-01.000 РЭ | 1 экз. |
| Паспорт | ЛС-01.000 ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
| * - поставляется по согласованию | ||
приведены в разделе 2 «Принцип работы прибора, устройство и конструкция» документа ЛС-01.000 РЭ «Измеритель отклонений от прямолинейности Лазерная струна ЛС-1. Руководство по эксплуатации».
ТУ 26.51.33-001-33122646-2023 Измеритель отклонений от прямолинейности Лазерная струна ЛС-1. Технические условия;
Приказ Росстандарта от 15 марта 2021 г. № 314 «Об утверждении государственной поверочной схемы для средств измерений в области прямолинейности и плоскостности».
