Штангенциркули путевые ПШВ, 9822-13

Назначение

Штангенциркуль путевой предназначен для измерения на открытом воздухе элементов верхнего строения пути железнодорожного транспорта с уложенными рельсами типов: Р50, Р65, Р75 по ГОСТ Р 51685-2000, ОР50 по ГОСТ 17508-85, ОР65 по ГОСТ 17507-85.

Параметры, измеряемые штангенциркулем:

-    вертикальный износ головки рельса;

-    боковой износ головки рельса;

-    вертикальный износ сердечника;

-    вертикальный износ усовика;

-    шаг остряка;

-    понижение остряка против рамного рельса;

-    ширина желоба между рамным рельсом и контррельсом, в том числе высоким контррельсом;

-    ширина желоба между усовиком и сердечником;

-    зазор в рельсовых стыках, стрелочных переводах;

-    глубина отверстий, впадин.

Физическая величина- длина (мм).

Описание

Принцип действия механический.

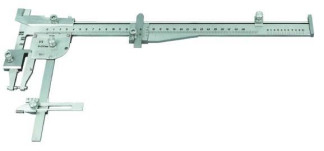

Штангенциркуль путевой состоит из штанги с нанесенной шкалой, длинной нижней и короткой верхней губками.

На длинной губке штанги расположен передвижной упор, закрепленный зажимным устройством.

На штанге базируются рамка большая с нониусом, имеющая нижнюю длинную и верхнюю короткую губки, и рамка малая. Обе рамки имеют возможность перемещаться вдоль штанги и закрепляться в требуемом положении зажимными устройствами. Длинные губки штанги и рамки большой оснащены твердосплавными измерительными наконечниками. С помощью длинных губок измеряют вертикальный и боковой износ головки рельса, а с помощью коротких губок - шаг остряка, ширину желоба между рамным рельсом и контррельсом, ширину желоба между усовиком и сердечником.

Так же на большой рамке расположен рычаг, вдоль которого перемещается рамка с опорным движком. С помощью опорного движка и длинных губок штанги и большой рамки измеряют понижение остряка против рамного рельса. Рычаг и рамка рычага с опорным движком имеют зажимное устройство.

С большой рамкой жестко связан глубиномер для измерения глубины отверстий и впадин.

В пазу малой рамки перемещается движок с двумя указательными штрихами, с помощью которого осуществляют измерение вертикального износа сердечника и усовика. Движок снабжен зажимным устройством. На малой рамке жестко установлен клин, с помощью которого измеряют зазор в рельсовых стыках и стрелочных переводах.

В зависимости от измеряемого параметра рельса, снятие показаний производится по соответствующим шкалам с помощью измерительных и рабочих поверхностей штангенциркуля.

Технические характеристики

1)    Диапазон измерений:

-    по основной шкале штанги от 0 до 290 мм;

-    по вспомогательной шкале штанги от 0 до 10 мм;

-    по шкале рамки малой от 0 до 16 мм;

-    по шкале рамки рычага от минус 5 до плюс 5 мм.

2)    Значение отсчета по нониусу 0,1 мм.

3)    Цена деления шкалы:

-    вспомогательной на штанге 0,5 мм;

-    основной на штанге, на рамке малой и на рамке рычага 1,0 мм.

4)    Пределы допускаемой погрешности по основной шкале штанги как при незатянутом, так и при затянутом зажимном устройстве рамки большой, на диапазоне измерения:

-    от 0 до 200 мм, ±0,1 мм;

-    свыше 200 мм, ±0,2 мм.

5)    Пределы допускаемой погрешности по шкале рамки малой как при незатянутом, так и при затянутом зажимном устройстве ±1 мм.

6)    Пределы допускаемой погрешности по вспомогательной шкале штанги, по шкале рамки рычага ±0,5 мм.

7)    Пределы допускаемой погрешности при измерении глубины, равной 20 мм, ±0,1 мм.

8)    Габаритные размеры (длина х ширина х высота) не более 440х148х24 мм.

9)    Масса не более 0,9 кг.

10)    Средний срок службы не менее 5 лет.

11)    Средний срок сохраняемости не менее 4 лет с переконсервацией через 2 года.

12)    Условия эксплуатации:

-    температура окружающего воздуха от минус 50 °С до плюс 45 °С;

-    относительная влажность воздуха не более 100 % при t=25 °С;

-    атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносят на рамку большую штангенциркуля ПШВ методом лазерной гравировки, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

В комплект поставки входят:

-    штангенциркуль;

-    футляр;

-    руководство по эксплуатации.

Поверка

осуществляется по документу ПШВ.000 РЭ (раздел 5 «Методика поверки») «Штангенциркуль путевой ПШВ. Руководство по эксплуатации», утвержденному в феврале 2013 года ГЦИ СИ ФБУ «Кировский ЦСМ».

Перечень средств поверки (эталонов):

1)    Концевые меры 1-Н4, 3-Н1, 3-Н22 ГОСТ 9038-90

2)    Линейка поверочная ЛД-0-125 ГОСТ 8026-92

3)    Пластина плоская стеклянная нижняя ПИ 60-2 ТУ 3-3.2123-88

4)    Калибры плоские отдельные кл. точности 3 ТУ 2-034-636-87

5)    Плита 1-2-400х400 ГОСТ 10905-86

6)    Угольник УП-2-250 ГОСТ 3749-77

7)    Штангенциркуль ШЦ 11-200-0,05 ГОСТ 166-89

8)    Стойка универсальная 15 СТ-М ТУ 2-034-623-80

Сведения о методах измерений

ПШВ.000 РЭ «Штангенциркуль путевой ПШВ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к штангенциркулям путевым ПШВ

1)    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».

2)    ТУ 3933-002-60632410-2012 «Штангенциркуль путевой ПШВ. Технические условия»

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
