Амперметры и вольтметры оптоэлектронные Ф1760 и Ф1760-АД, 9937-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Амперметры и вольтметры оптоэлектронные Ф1760 и Ф1760-АД Назначение средства измерений

Амперметры и вольтметры оптоэлектронные Ф1760 и Ф 1760-АД (далее по тексту - приборы) предназначены для измерений силы и напряжения постоянного тока, в том числе в составе измерительных устройств с преобразователями различных электрических и неэлектрических величин в унифицированный сигнал силы или напряжения постоянного тока, а также для визуального наблюдения за значением измеряемой величины, сигнализации и автоматического регулирования контролируемых параметров при отклонении значений измеряемой величины от заданной зоны регулирования.

Описание

Принцип действия приборов основан на нормировании аналоговых входных сигналов с последующим их преобразованием в цифровой код, значение которого пропорционально входному сигналу. Через соответствующие дешифраторы этот код выдается на дискретноаналоговый и цифровой индикаторы. В приборах с электрической сигнализацией микроконтроллер сравнивает код измеряемого сигнала со значением уставки, хранящейся в памяти, и формирует сигнал, управляющий этой сигнализацией.

Все приборы, кроме Ф 1760.4-АД, являются узкопрофильными, с горизонтальным или вертикальным перемещением светового указателя измеряемой величины, приборы Ф1760.4-АД являются круглошкальными.

Конструктивно приборы Ф1760А, Ф1760А-АД, Ф1760К, Ф1760К-АД, Ф1760.1-АД и Ф1760.2-АД выполнены в плоском литом корпусе из пластмассы, закрытом сверху и снизу крышками, приборы Ф1760.4-АД выполнены в металлическом корпусе. Внутри корпусов размещены печатные платы с электронными элементами. С лицевой стороны приборы закрываются наличником, состоящим из стекла и рамки. На задней стенке корпусов расположены разъемы с выводами для цепей питания, электрической сигнализации, входных и выходных сигналов.

Отсчётное устройство приборов размещено на лицевой панели и имеет дискретно-аналоговую индикацию измеряемой величины и величин уставок, кроме того, отсчетное устройство приборов Ф1760.4-АД имеет цифровую четырехразрядную индикацию. Панель управления расположена на крышке приборов, а у приборов Ф 1760.4-АД - на лицевой панели.

Приборы, в зависимости от модификации, обеспечивают:

-    преобразование входных сигналов в цифровую форму;

-    индикацию измеряемого сигнала и значений уставок;

-    подавления помех нормального и общего вида;

-    масштабирование цифровой информации;

-    задание уставок;

-    сравнение уставок с измеряемым сигналом;

-    сигнализацию при выходе измеряемой величины за пределы зоны регулирования (уставок); о выходе измеряемой величины за пределы диапазона измерений; об обрыве входной цепи; о потере питания первичного преобразователя, питающегося от прибора;

-    контроль исправности линии связи;

-    питание первичного преобразователя «Сапфир» или «Метран» от встроенного источника напряжением 24 или 36 В;

-    реперный контроль исправности прибора;

-    установку параметров приборов по выбору пользователя.

Приборы работают в одном из следующих режимов:

-    модификации Ф1760А, Ф1760А-АД показывающие и сигнализирующие;

-    модификации Ф1760К, Ф1760К-АД, Ф1760.1-АД, Ф1760.2-АД, Ф1760.4-АД показывающие, сигнализирующие, контактные с электрической сигнализацией.

Приборы имеют следующие особенности:

-    модификации Ф1760К, Ф1760К-АД имеют два оптореле для электрической сигнализации;

-    модификации Ф1760А, Ф1760А-АД имеют светодиодные индикаторы шкалы разных цветов, которые устанавливают для световой сигнализации о выходе измеряемой величины из зоны контроля для разных участков шкалы (по заказу);

-    модификация Ф1760.1-АД имеет релейный выход сигнализации;

-    модификации Ф1760.2-АД и Ф1760.4-АД имеют релейный выход сигнализации, встроенный источник питания преобразователей типа «Сапфир», «Метран» или аналогичных как с линейной, так и с квадратичной функцией преобразования, кроме того, модификация Ф1760.4-АД имеет дискретно-аналоговую шкалу с сигнализацией в виде изменения цвета индикации.

В зависимости от варианта исполнения приборы имеют следующие обозначения:

-    «ОИАЭ» - приборы, поставляемое на объекты использования атомной энергии;

-    «ОП» - приборы, поставляемое на общепромышленные объекты.

При заказе приборов необходимо указать:

-    наименование прибора и его условное обозначение;

-    диапазон измерений;

-    диапазон показаний и обозначение единицы измеряемой физической величины (буквами русского или латинского алфавита);

-    номинальное напряжение питания прибора;

-    вид перемещения светового указателя (вертикальное или горизонтальное);

-    цвет индикации указателя (для приборов Ф1760А, Ф1760А-АД со световой сигнализацией -цвет индикации и зоны световой сигнализации в процентах от диапазона показаний);

-    функцию преобразования, если нужна функция извлечения квадратичного корня;

-    исполнение («ОИАЭ» или «ОП»);

-    вид упаковки (обыкновенная или влагозащитная);

-    обозначение технических условий ТУ 25-7501.003-86.

Пример записи при заказе:

«Амперметр оптоэлектронный Ф1760.1-АД, от 0 до 5 мА, шкала от 0 до 800 °С, напряжение питание 12 В переменного тока, перемещение светового указателя горизонтальное, цвет индикации - зеленый, исполнение «ОИАЭ», упаковка - обыкновенная, ТУ 25-7501.003-86». «Амперметр оптоэлектронный Ф1760А, от 0 до 5 мА, шкала от 0 до 20 м, напряжение питания

6 В переменного тока, перемещение светового указателя вертикальное, от 0 до 30 % цвет индикации - красный, от 30 до 100 % цвет индикации - зеленый, исполнение «ОИАЭ», упаковка - обыкновенная, ТУ 25-7501.003-86».

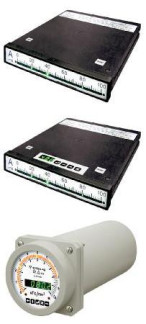

Рисунок 1 - Вид амперметров и вольтметров оптоэлектронных Ф1760 и Ф 1760-АД.

Оттиск поверительного клейма, при положительных результатах поверки, наносят на стекло лицевой крышки прибора Ф 1760.4-АД, у приборов других модификаций - на табличку, расположенную на верхней крышке.

Программное обеспечение

Исходный код программы хранится во внутренней постоянной памяти микроконтроллера, что позволяет производить его идентификацию непосредственно в любой момент времени. Идентификационные данные программного обеспечения приборов Ф1760К, Ф1760К-АД, Ф1760.1-АД, Ф1760.2-АД, Ф1760.4-АД представлены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А » по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2. _Таблица 2_

Знак утверждения типа

Знак утверждения типа наносят на табличку прибора методом пьезоструйной печати, на титульный лист руководства по эксплуатации и паспорт - типографским способом.

Комплектность

В комплект поставки входят:

осуществляется по документам: 3ПА.399.070 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760А и Ф1760А-АД. Руководство по эксплуатации», раздел 6 «Методика поверки»; 3ПА.399.073 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760К и Ф1760К-АД. Руководство по эксплуатации», раздел 6 «Методика поверки»; 3ПА.399.097 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760.1-АД и Ф1760.2-АД. Руководство по эксплуатации», раздел 6 «Методика поверки»;    3ПА.399.098-04 РЭ «Амперметры оптоэлектронные

Ф1760.4-АД. Руководство по эксплуатации», раздел 8 «Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в октябре 2012 г.

Основные средства поверки: калибратор программируемый П320, предел измерений от 110-5 до 1103 В, от 110-6 до 1102 мА, погрешность ± 0,01 %; мегаомметр Ф4101, 500 В, класс точности 2,5; от 0 до Ы0 4 МОм.

Сведения о методах измерений

изложены в документах в 3ПА.399.070 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760А и Ф1760А-АД. Руководство по эксплуатации», 3ПА.399.073 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760К и Ф1760К-АД. Руководство по эксплуатации», 3ПА.399.097 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760.1-АД и Ф1760.2-АД. Руководство по эксплуатации», 3ПА.399.098-04 РЭ «Амперметры оптоэлектронные Ф1760.4-АД. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к амперметрам и вольтметрам оптоэлектронным Ф1760 и Ф1760-АД

ГОСТ 22261 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А».

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

Амперметры и вольтметры оптоэлектронные Ф1760 и Ф1760-АД. Технические условия ТУ 25-7501.003-86.

ОПБ-88/97 Общие положения обеспечения безопасности атомных станций. Вводная часть.

НП -031-01 Нормы проектирования сейсмостойких атомных станций. Вводная часть.

ОТТ 08 042 462 Приборы и средства автоматизации для атомных станций. Общие технические требования.

Рекомендации к применению

осуществление деятельности в области использования атомной энергии.
